在本文中，您將學習如何使用"中性(Neutral)"文件導出和導入格式，以及如何使用相關拓?fù)淇偩€(ATB)把 Pro/ENGINEER Wildfire野火版數據交換到Pro/ENGINEER2001。系統會為使用Pro/ENGINEER Wildfire野火版創建的零件保持一個關聯連接，用以響應今后對這些零件所作的所有變更。當設計是在Pro/ENGINEER Wildfire野火版中建立的，而合作伙伴卻使用Pro/ENGINEER 2001來制造或分析時，這一過程非常有用。

　　下列步驟概述了這一過程：

　　把TOPOBUS_ENABLE YES添加到config.pro文件中。

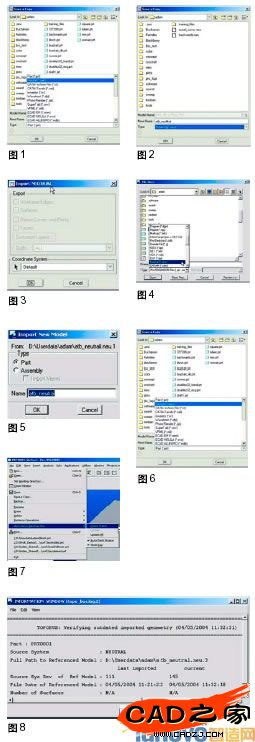

　　在當前運行的Pro/ENGINEER Wildfire野火版會話中，打開一個零件并選擇 文件(File) < 另存為(Save a Copy)，然后選擇類型(Type)下面的"中性(Neutral)"文件(參見圖1)。

　　選擇"確定(OK)"把該數據導出為一個"中性(Neutral)"文件(參見圖2)。

　　選擇一個坐標系(Coordinate System)或接受缺省(Default)(參見圖3)設置，完成導出過程。

　　在當前運行的Pro/ENGINEER 2001窗口中，選擇文件(File) < 打開(Open)，并在類型(Type)選項中選擇"中性(Neutral)"(參見圖4)。

　　在列表中加亮顯示該文件并選擇打開(Open)。

　　在導入新模型(Import New Model)對話框中，選擇零件或部件(Part or Assembly)并選擇確定(OK)完成導入(參見圖5)。

　　現在返回到Pro/ENGINEER Wildfire野火版。

　　打開原來的零件，進行更改，并保存該零件。

　　選擇文件(File) < 另存為(Save a Copy)，然后選擇類型(Type)下面的"中性文件(Neutral File)"(參見圖6)。使用與導出的第一次中間文件相同的名稱。

　　返回到Pro/ENGINEER 2001。

　　在窗口中打開導入的零件，選擇文件(File) < 相關拓?fù)淇偩€(Associative Topology Bus)和檢查狀態(Check Status)(參見圖7)。

　　信息窗口(Information Window)將提供告知您變更是否反應到了Pro/ENGINEER Wildfire野火版中的模型上的數據(例如，對中間文件的變更)(參見圖8)。

　　選擇文件(File) < 相關拓?fù)淇偩€(Associative Topology Bus)，然后選擇全部更新(Update All)(參見圖7)。
