本文介紹了利用族表和程序在ProE中實現標準件的三維建模。

　　標準件的尺寸變化有兩種形式：1.固定尺寸變化形式;2.任意尺寸變化形式。如圖1中定位銷的長度、直徑等尺寸為固定尺寸變化形式，而定位銷上端定 位尺寸則為在一定范圍內任意尺寸變化尺寸。因此，我們可以采用族表形式解決固定尺寸變化形式標準件的三維建模，采用程序輸入方式用模型再生后尺寸輸入形式 解決任意尺寸變化形式

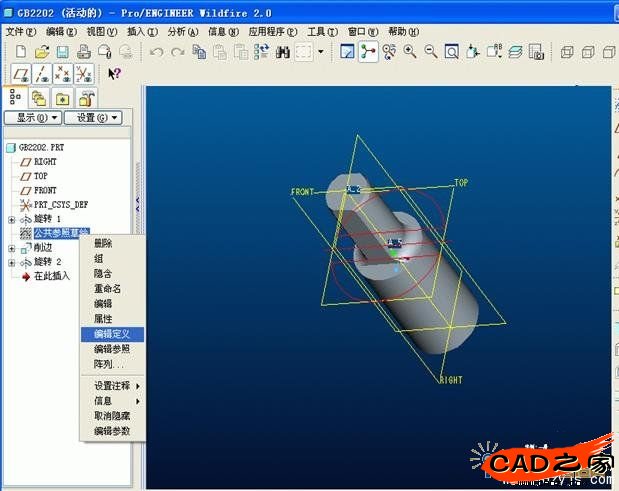

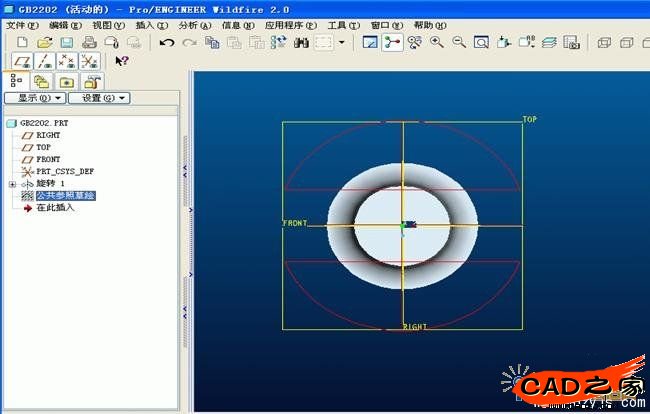

　　2. 創建“公共參照草繪”

　　建立一個公共參照削邊尺寸草繪,用于切換特征時在內存中存放削邊尺寸,這樣可保證模型再生成功。參見：公共參照草繪(pro/e的一種創新畫法)

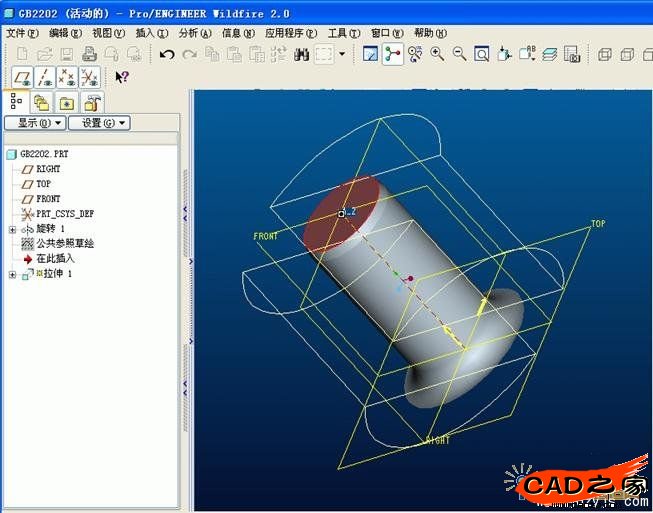

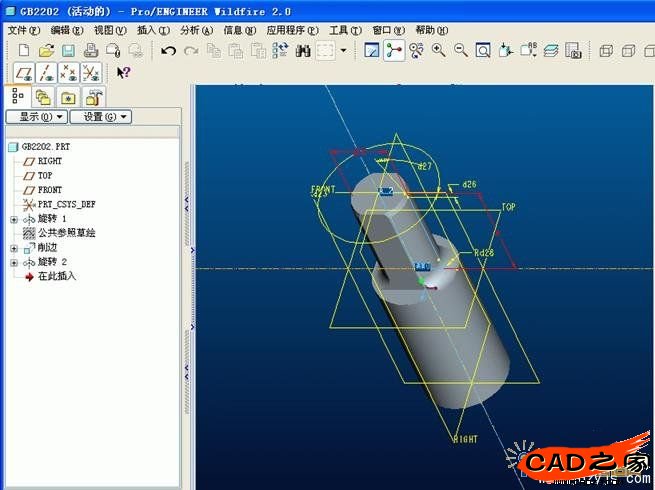

　　創建“削邊”

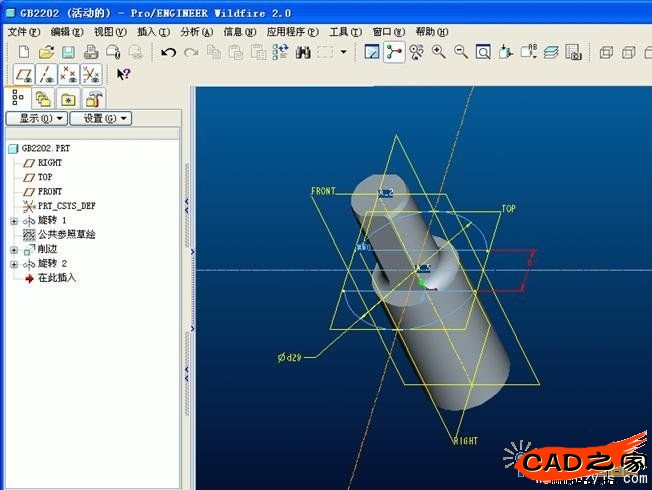

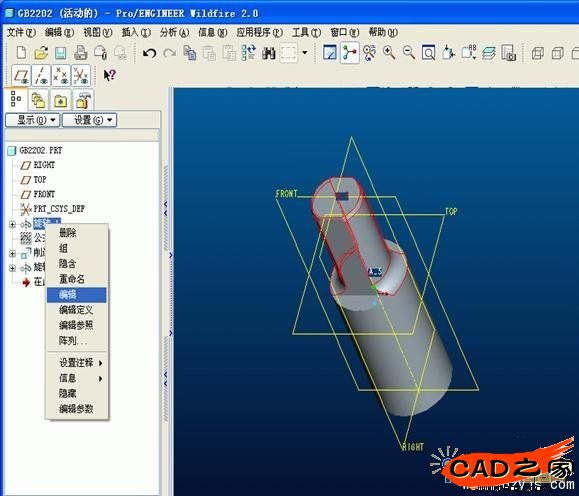

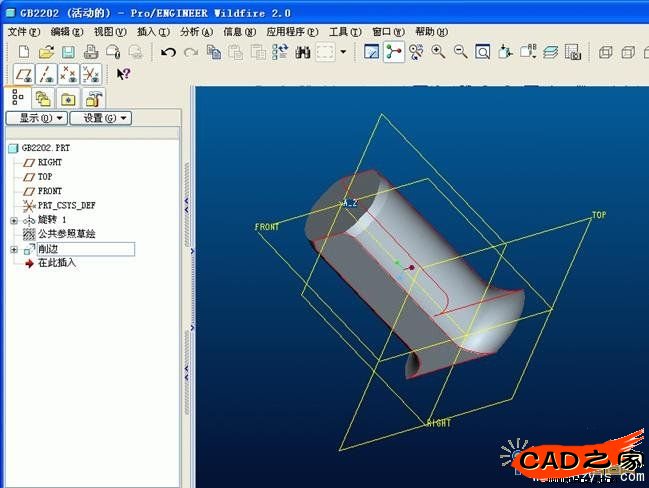

　　選中“公共參照草繪”的情況下創建“削邊”特征

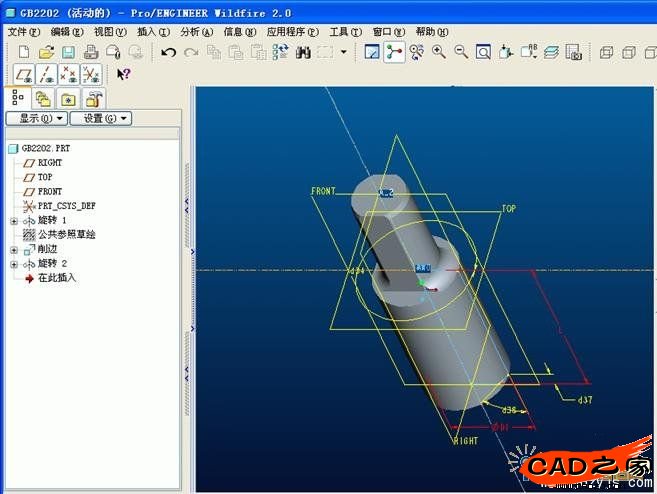

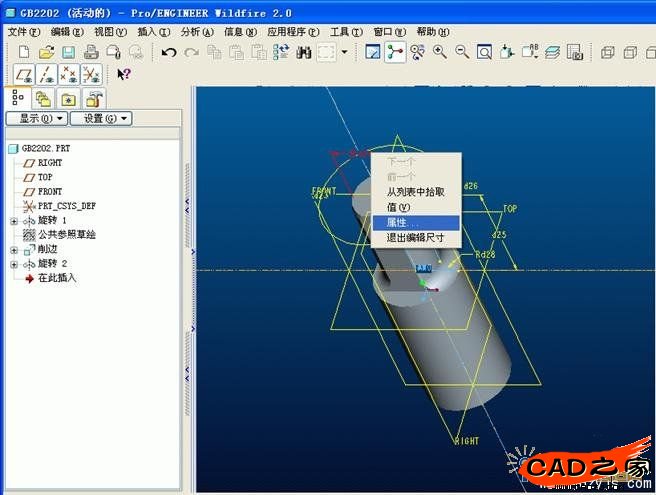

　　編輯定位銷尺寸代號

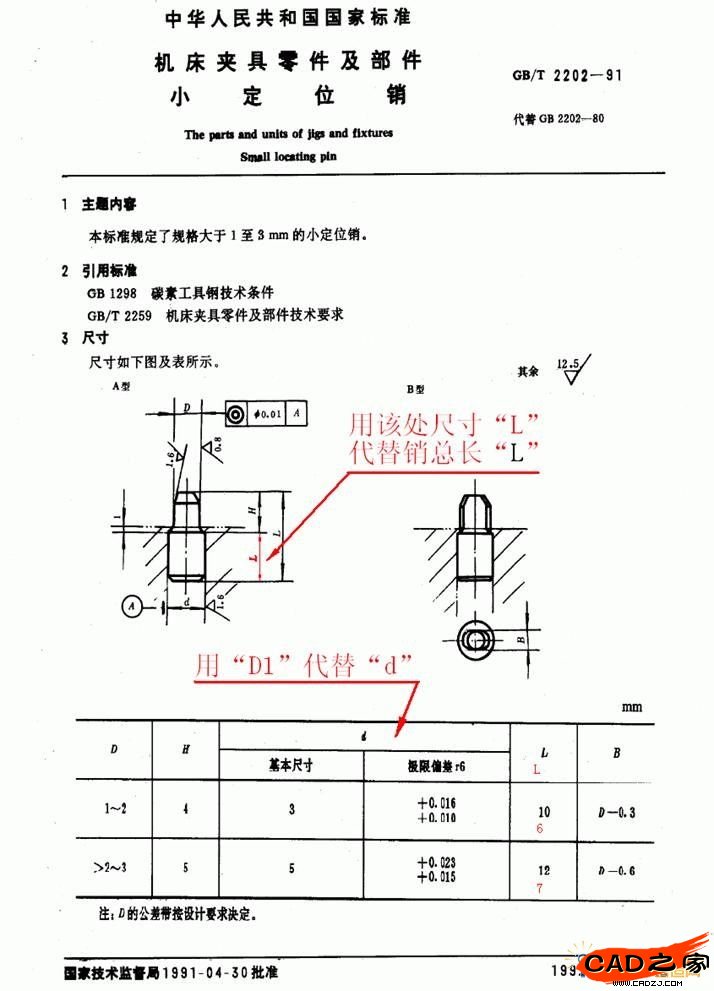

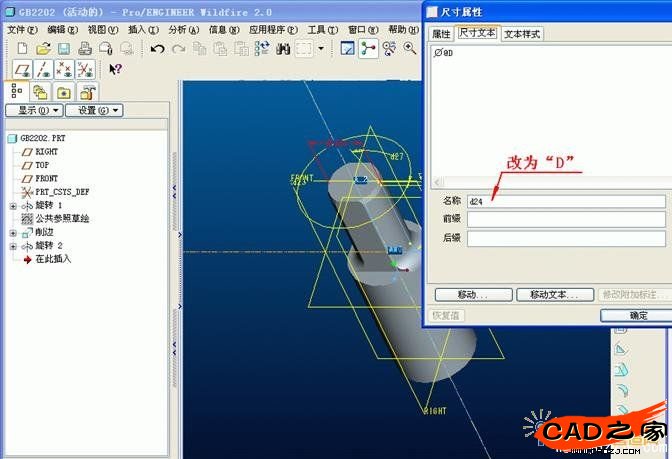

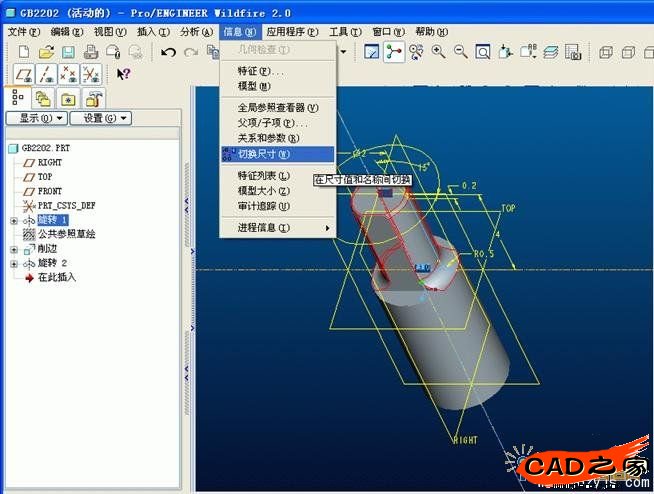

　　編輯定位銷各處尺寸代號，符合標準中列表要求。

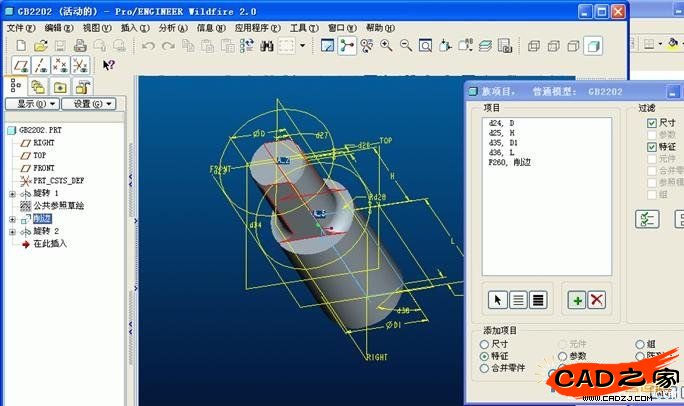

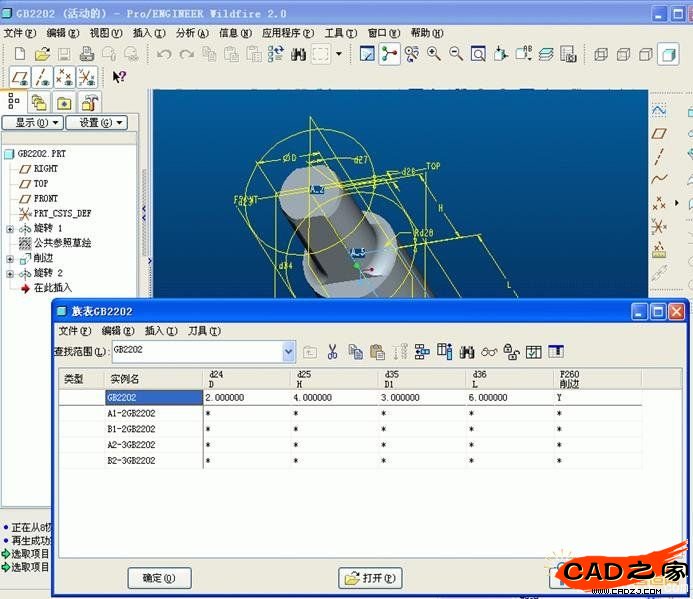

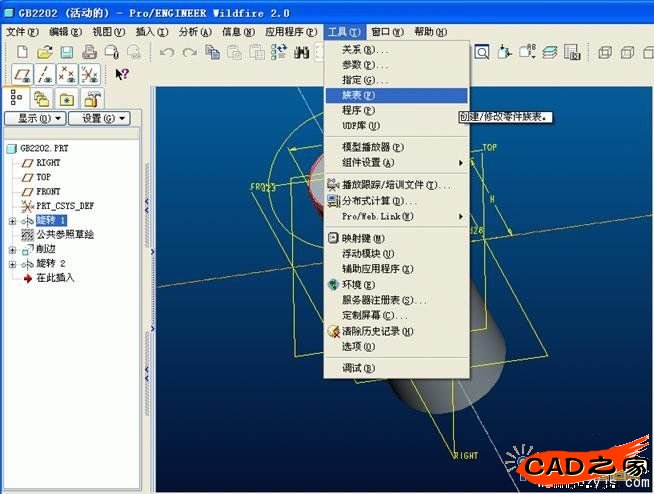

　　創建“族表”

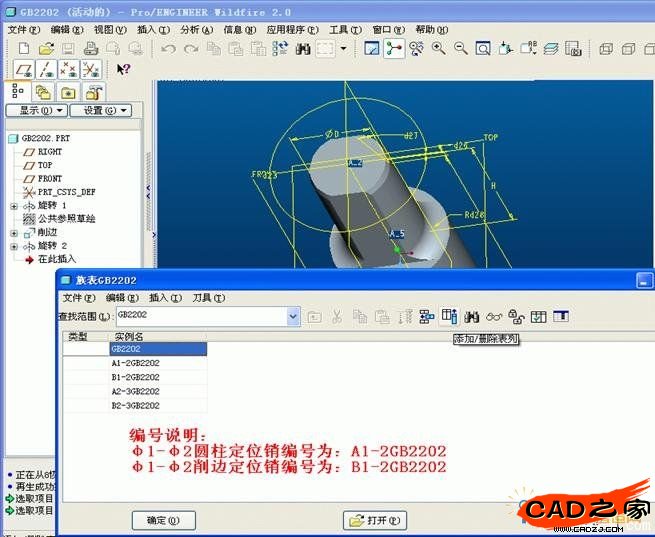

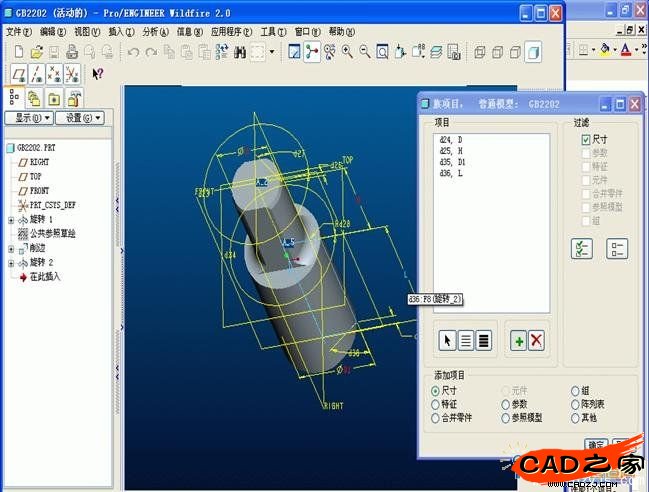

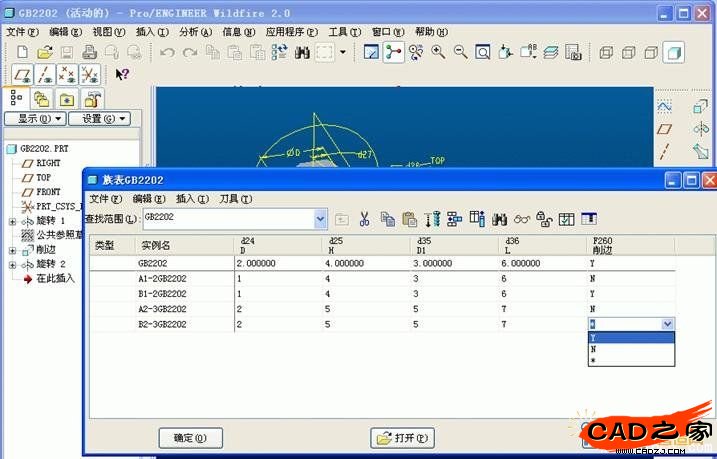

　　創建“族表

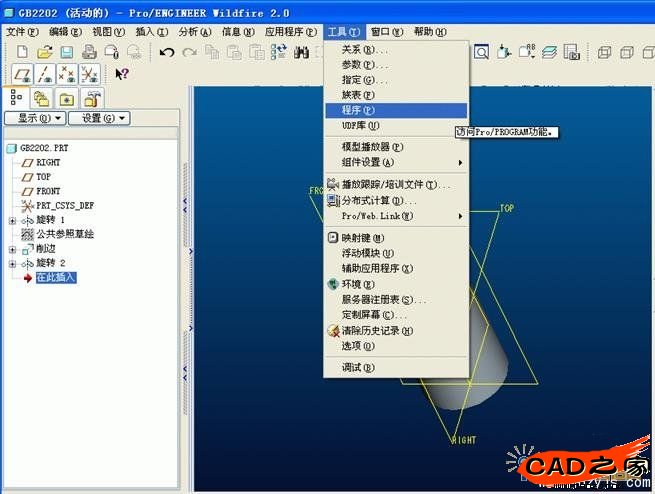

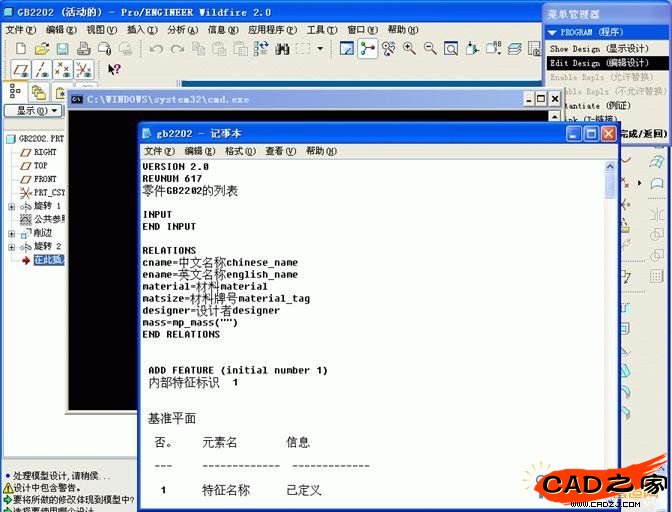

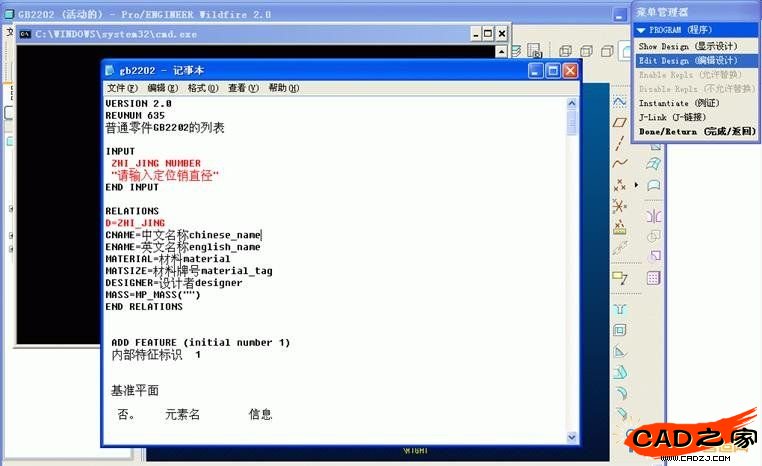

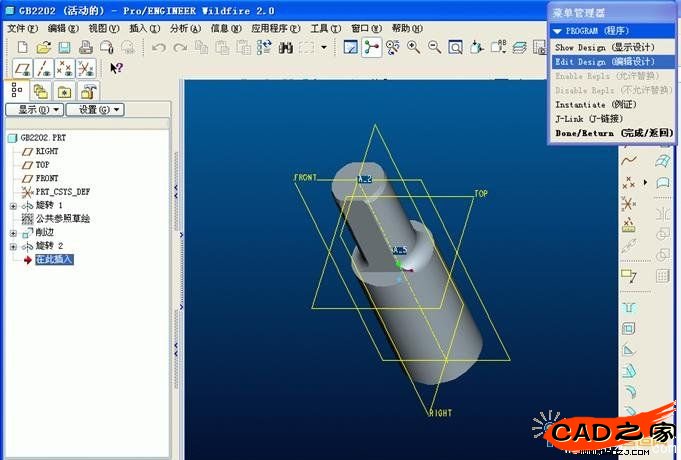

　　用“程序”輸入任意尺寸變化“D”設計要求

　　用“程序”輸入任意尺寸變化“D”設計要求

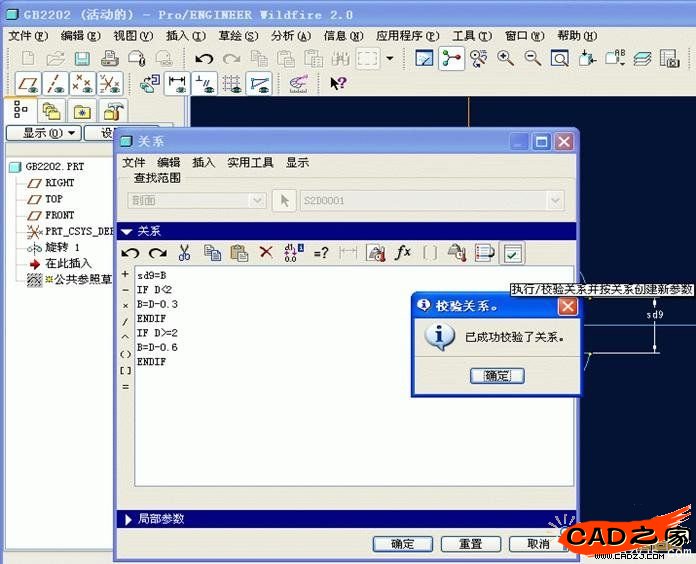

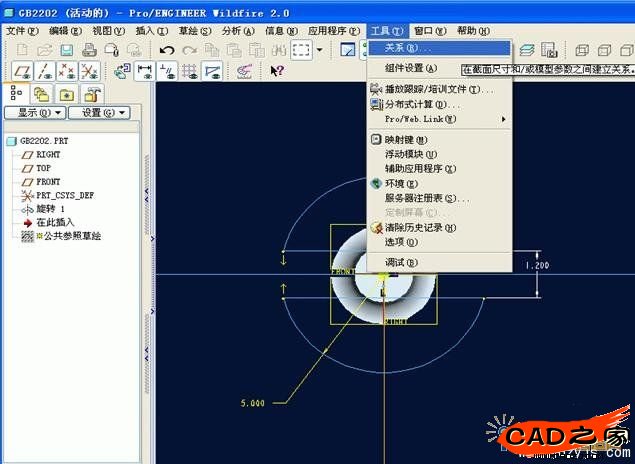

　　用“關系”輸入削邊特征“B”設計要求
