一、衛浴產品的設計背景

　　高檔衛浴產品的出水一般有花灑式、柔水式、瀑布式、雨滴式以及各種 組合方式，對出水量、出水速度、出水 方式、水流形狀和結構強度等都有嚴格要求。傳統的產品開發是依經驗設計、 樣品制造、實驗和修改設計的過程循環 進行，開發周期長，開發成本高。在現 代設計理念中，模型設計以后進行數值 分析打破了傳統的循環過程，縮短產品 開發周期，減少開發成本。

　　通常人們認為數值分析涉及到有限 元、微分方程數值求解等更多的專業知 識，需要在具備強大計算能力的專業軟件中才能進行，所以這是專門的計算分析人 員才能開展的工作。事實上，隨著計算機 硬件的發展和計算方法的成熟，數值分析 成為設計工程師能夠熟練應用的手邊工具 的階段已經到來，這就是SolidWorks公司 所倡導的設計分析一體化。

圖1

　　衛浴產品在一定的進水壓力下水 流的壓力梯度狀況、流場分布、出水口 的水流狀態和水流對結構的壓力分布狀 態，直接決定了產品的出水量、出水 速度、出水方式、水流形狀和結構強 度等產品的外在表現參數。S o l i d W o r k s3D、SolidWorks FloWorks和SolidWorks S i m u l a t i o n的組合能夠進行快捷、準確 的計算和分析流體狀態，以及結構的壓力分布情況，并能方便地進行設計修改和優化，以達到設計、分析和優化一體化的目的。

　　二、設計分析一體化操作界面

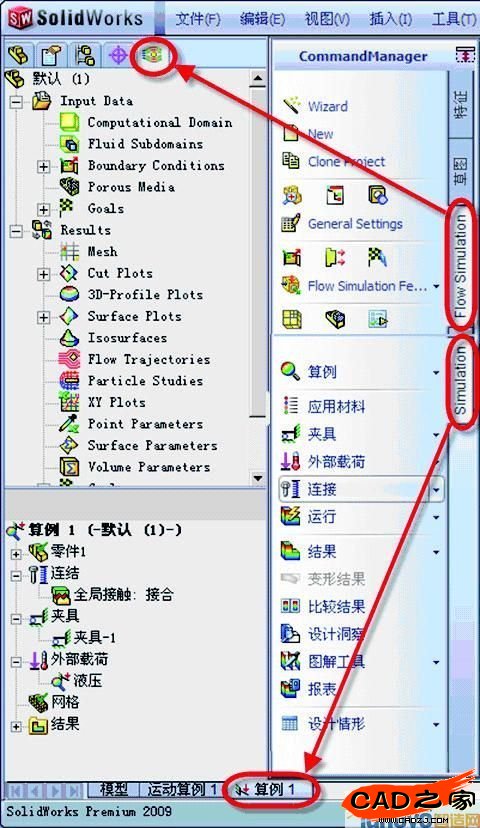

　　從 SolidWork s 軟 件 的 界 面 ( 如圖1所示)來看，S i m u l a t i o n和F l o w Simulation都是與SolidWorks完全集成 的插件。因此，在產品設計和分析中， 不需要軟件界面上的切換，更不需要進 行模型轉換，只需點擊不同的指令按 鈕，就可以進行條件設定與分析。同 樣，在得到分析結果后，要對產品作設 計變更，也是在同一界面中修改，然后 重新運行算例即可。由于SolidWorks強 大的3D設計與分析功能的完全集成， 所以不存在設計模型轉換的數據丟失問 題，并能夠快速對設計模型進行修改， 真正提高設計與分析的優化效率。

　　本文以產品的設計、流體分析和 結構有限元分析為例，介紹SolidWorks3D、SolidWorks FloWorks和SolidWorks Simulation組合在衛浴行業中的應用。以下模型非正式產品，其參數設定僅是 示意。

　　三、通過Flow Simulation解 決流場問題

　　1.環境設定

圖2

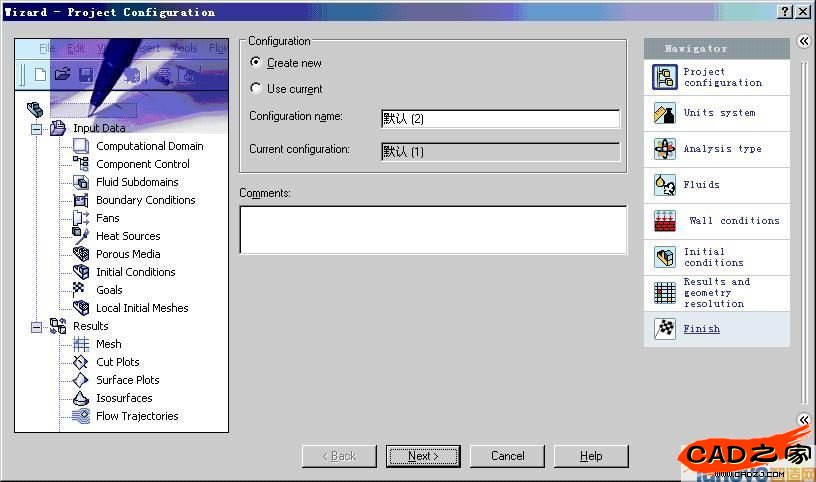

　　在SolidWorks中完成產品的初步設 計以后，通過向?qū)υ捒?見圖2)，我們可以很快建立一個新的算例，并設 定好相關的環境參數、網格精度和流體 條件等。

　　2.邊界條件設定

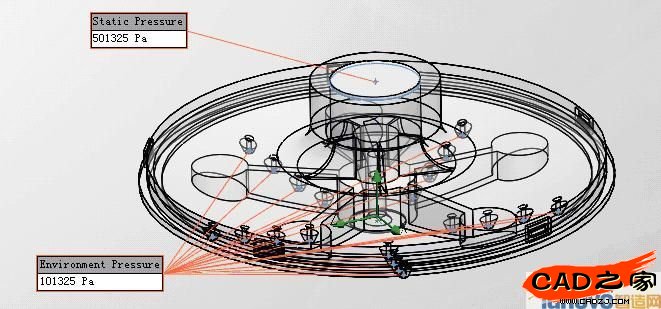

　　對于所設計的產品(見圖3)，在 進水口定義進水的壓力或流量，在出水 口定義壓力為大氣壓。這里要注意的 是，整個腔體是封閉的。

　　3.研究目標設定

圖3

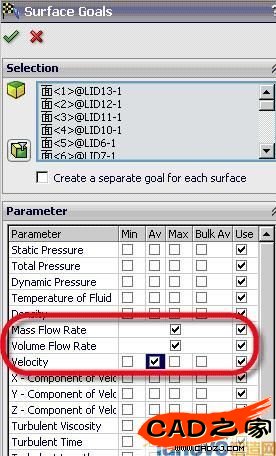

　　通過目標，我們可以得到一些重要的分析結果數據。如要得到出水口的體 積流量、質量流量和流速，則可以選擇 出水端口的面，添加目標參數(見圖4 和圖5)，這樣在完成分析后，即可以通過Excel格式顯示這些面上的詳細參數。

圖4

圖5

　　4.計算與后處理

　　運行算例，自動完成運算之后， 我們可以通過多種后處理來查看所關心 的結果。

圖6

圖7

圖8

圖9

圖10

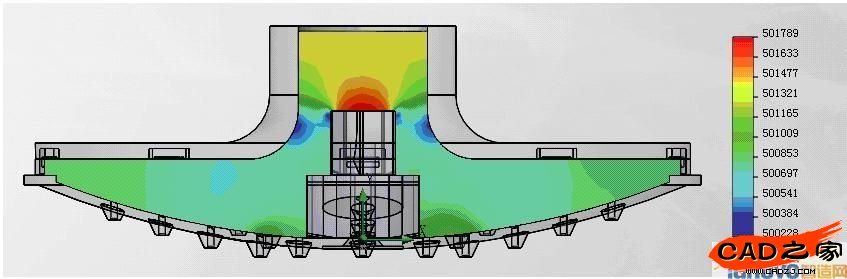

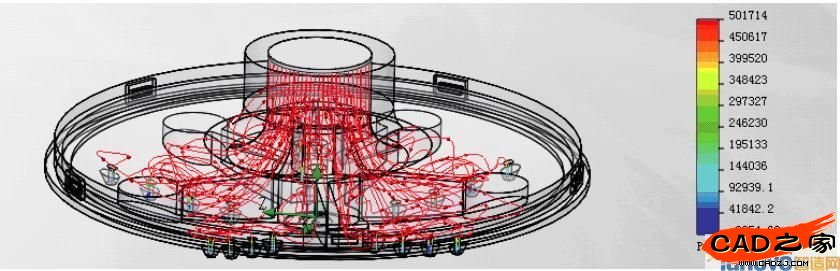

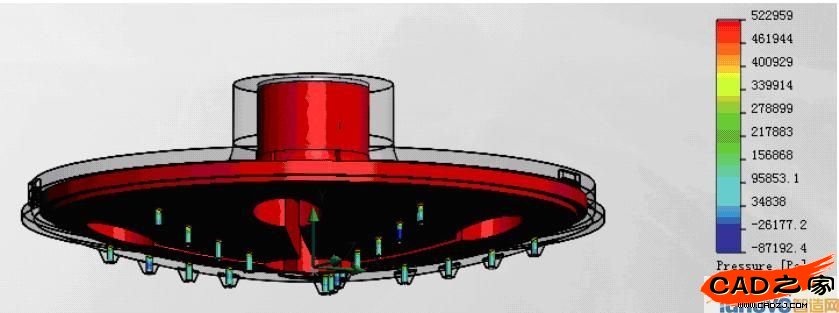

　　我們首先需要了解整個流場在腔體 中的狀況，這里可以通過流線來查看水流在腔體內流動的狀況，也可以通過動畫的 方式顯示，同時通過云圖來表示各處的水 壓、流速等分布情況，如圖6所示。接著對于某些關鍵截面，我們還 要了解其壓力分布，就需要在關鍵位置建立一個參考面，之后即可顯示該截面上的壓力分布云圖，如圖7所示。當然產品內壁所受到的壓力對于 產品結構的影響非常重要，這里可以一 次性選擇所有內壁面來顯示其壓力分布 云圖，如圖8所示。

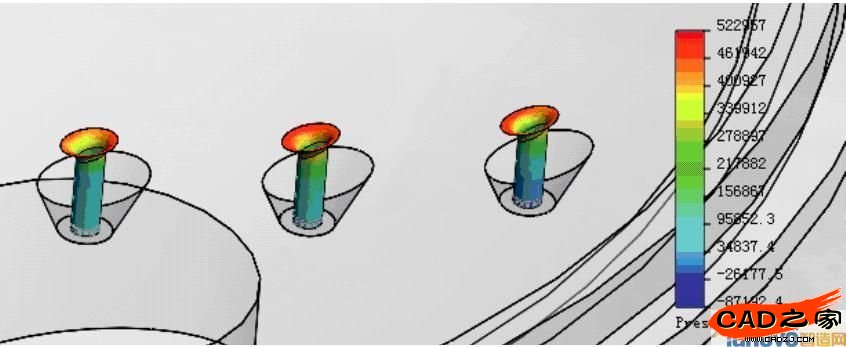

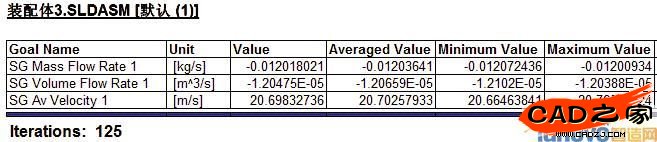

　　出水口內壁的壓力分布，直接影 響到出水的狀況，那么就以出水口處 局部的壓力分布來參考，如圖9所示。 在我們設定完成研究目標后，運算結束 之后的結果可以通過E x c e l形式將具體 數據羅列出來，如圖10所示。

　　有了以上的結果作為參考，我們 可以判斷一些水流的狀態，通過修改導 管來降壓導流，讓整個流場的分布更為 合理。對于新進的工程師，如果有新想 法，可以直接到模型中修改結構，快速實現自己的創意，之后更新模型重新運 算，就可以驗證這種想法是否合理。這 樣通過虛擬樣機的模擬，可以減少實驗 成本。而對于資深的工程師來說，在有 經驗和分析數據的結合后，能夠得到非常有說服力的數據，更快更好地修改模 型，達到最優。

　　四、通過Simulation分析產品結構強度

圖11

圖12

圖13

圖14

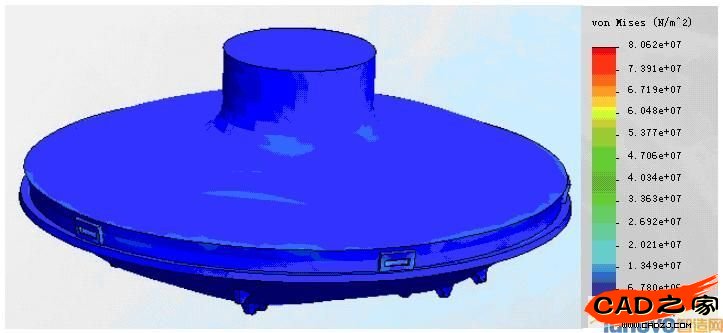

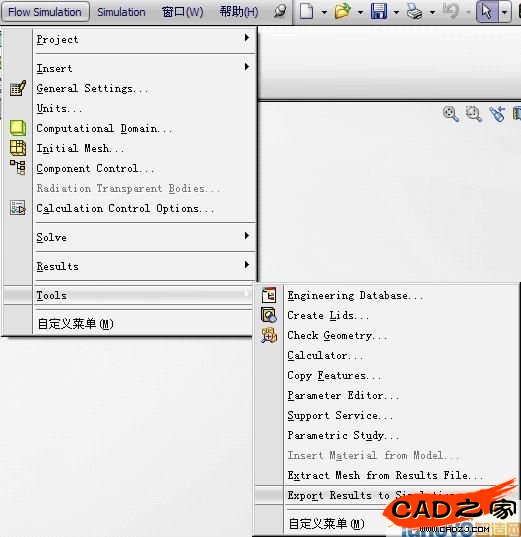

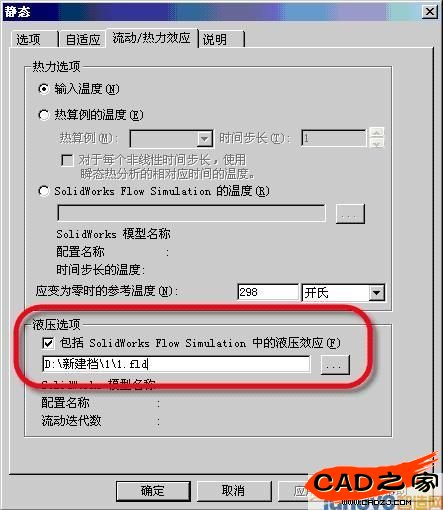

　　完成流體分析之后，我們還想知道在正常的工作狀態下，產品結構 是否能夠承受內部壓力，以使扣件或 螺釘不受到損壞。我們可以通過F l o w Simulation輸出壓力數值到Simulation(見圖11)。之后在Simulation中選擇 可使用的Flow Simulation結果文件，如圖12所示。這樣，就可以把流體分析的結果應用到靜態應力分析中來，如圖13 所示。通過應力分析，我們可以知道結 構的強度是否滿足條件(見圖14)， 哪些位置的材料是多余的，以及壁厚能 否再薄一些等，通過這些來減少生產成 本。當然，在有了應力結果之后，我們 同樣可以做優化分析和疲勞分析，這里就不做詳細的介紹。

　　五、結語

　　總 之 ， 通 過 S o l i d W o r k s 和Simulation、Flow Simulation的結合，讓普通的工程師也能使用產品分析驗證 工具，更高效地設計更好的產品，為企 業創造更多的利潤，增加企業在各種經濟條件下的競爭力。
