關鍵詞:ＳｏｌｉｄＷｏｒｋｓ;ＣＡＤ;二次開發

　?。茫粒牡膽媚康氖翘岣咴O計質量,傳播和保存設計經驗,提高設計效率,降低設計成本,提高設計管理水平等,目前國際和國內知名的ＣＡＤ商品軟件主要有Ｐｒｏ/Ｅｎｇｉｎｅｅｒ,ＵＧⅡ,Ｉ-Ｄｅａｓ,ＳｏｌｉｄＷｏｒｋｓ,Ａｕ ｔｏＣＡＤ以及華正ＣＡＸＡ、高華ＣＡＤ系統等.這些商品化的通用設計平臺基本上覆蓋了整個制造行業,但專業針對性差,不能滿足各種各樣具體領域的設計需求,在工程設計中難以達到ＣＡＤ真正的應用目的.因此ＣＡＤ的二次開發成為ＣＡＤ技術推廣應用過程中面臨的主要問題之一.

    ＣＡＤ的二次開發是使商品化、通用化的ＣＡＤ系統用戶化、本土化的過程[1].商品化ＣＡＤ系統一般都提供二次開發工具、開發語言等.但怎樣才能達到使用方便、記憶量少、靈活的提示信息、良好的交互方式、良好的出錯處理,對選擇合理的二次開發方法是至關重要的.

    1　二次開發的軟硬件環境

    1.1　硬件環境

    微型計算機(微機)和工作站是應用最廣泛的2種硬件平臺,雖然工作站具有速度快、工作效率高、支持分布式計算和多任務進程等優點,但其操作復雜、價格昂貴.隨著ＣＰＵ速度的不斷提高,圖形處理能力的不斷增強,微機平臺已經能夠滿足ＣＡＤ系統對硬件的要求[2].且由于其價格相對較低,及出現的一批基于微機的三維ＣＡＤ軟件,如Ｐｒｏ/Ｅｎｇｉｎｅｅｒ,Ｉ-Ｄｅａｓ,ＳｏｌｉｄＷｏｒｋｓ等,使微機得到了迅速的普及.故選擇普通微機作為二次開發的硬件平臺.

    1.2　軟件環境

    1.Ｗｉｎｄｏｗｓ98,Ｗｉｎｄｏｗｓ2000或ＷｉｎｄｏｗｓＸＰ操作系統.
    2.ＳｏｌｉｄＷｏｒｋｓ2001或更高版本的ＣＡＤ軟件系統.ＳｏｌｉｄＷｏｒｋｓ是基于Ｗｉｎｄｏｗｓ的ＣＡＤ/ＣＡＥ/ＣＡＭ/ＰＤＭ桌面集成系統,其核心技術是在Ｗｉｎｄｏｗｓ環境下開發而成,具有強大的實體建模功能和用戶熟悉的Ｗｉｎｄｏｗｓ圖形界面,開放性好,提供的應用編程接口ＡＰＩ是基于ＯＬＥＡｕｔｏｍａｔｉｏｎ的編程接口,包含了大量的功能函數,可以被ＶｉｓｕａｌＢａｓｉｃ,ＶＢＡ(Ｅｘｃｅｌ,Ａｃｃｅｓｓ,ｅｔｃ.),Ｃ,ＶｉｓｕａｌＣ++,ＳｏｌｉｄＷｏｒｋｓｍａｃｒｏ或任何支持ＭｉｃｒｏｓｏｆｔＯＬＥ(ＯｂｊｅｃｔＬｉｎｋｉｎｇａｎｄＥｍｂｅｄｄｉｎｇ)技術的編程語言調用[1].
    3.ＶｉｓｕａｌＣ++6.0和ＶｉｓｕａｌＢａｓｉｃ6.0高級編程語言平臺.
    4.ＳｏｌｉｄＷｏｒｋｓ-ＡＰＩ-ＳＤＫ.
ＳｏｌｉｄＷｏｒｋｓ-ＡＰＩ-ＳＤＫ包含ＳｏｌｉｄＷｏｒｋｓＡＰＩ例子、一個用于在ＶｉｓｕａｌＣ++編程平臺上建立Ｓｏｌｉｄ Ｗｏｒｋｓ插件(Ａｄｄ-Ｉｎ-ＤＬＬ)的動態鏈接庫模板和ＡＴＬ工程模板.

    2　思路與實現方法

    2.1　思路

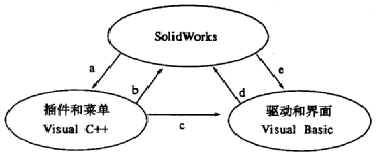

    ＳｏｌｉｄＷｏｒｋｓ提供了多種二次開發方法,每種方法都各有所長,如果能將他們的優點集中起來,必將達到良好的效果.故考慮用ＶｉｓｕａｌＣ++開發ＳｏｌｉｄＷｏｒｋｓ插件和菜單,用ＶｉｓｕａｌＢａｓｉｃ開發建模、裝配等驅動程序和人機交互界面,之間的邏輯關系如圖1所示.

    2.2　實現方法

    2.2.1　插件

    利用ＳｏｌｉｄＷｏｒｋｓ-ＡＰＩ-ＳＤＫ的ＤＬＬ工程模板,開發ＳｏｌｉｄＷｏｒｋｓ的插件.具體方法如下:

    1.啟動ＭｉｃｒｏｓｏｆｔＶｉｓｕａｌＣ++6.0,在文件下拉菜單選擇“新建工程”,選取ＳｏｌｉｄＷｏｒｋｓＡｄｄ-ＩｎＡｐｐ Ｗｉｚａｒｄ,輸入工程名(如ＭｙＰｒｏ)及位置(如ｅ:ｍｙｐｒｏ),點擊“下一步”;#p#分頁標題#e#

    2.確定ＳｏｌｉｄＷｏｒｋｓ的安裝路徑,選取其他相應選項,點擊“下一步”;

    3.輸入插件名稱以及描述,選取其他相應選項,點擊“完成”;

    4.在工作區選擇ＭｙＰｒｏｒｅｓｏｕｒｃｅｓＴｏｏｌｂａｒ,修改工具條大小圖標;在文件ＭｙＰｒｏ.ｈ和ＭｙＰｒｏ.ｃｐｐ的Ｔｏｏｌｂａｒｃａｌｌｂａｃｋｓ部分添加或刪除工具條執行函數;#p#分頁標題#e#

    5.在文件ＥｘａｍｐｌｅＡｐｐ.ｃｐｐ的函數ｖｏｉｄＣＭｙｐｒｏＡｐｐ::ｄｏｃＣｒｅａｔｅＭｅｎｕ(ｌｏｎｇＤｏｃｕｍｅｎｔＴｙｐｅ)中修改相應的菜單和子菜單命令,例如把
    //ａｄｄｍｅｎｕ
    ｈｒｅｓ=ｐＦｒａｍｅ->ＡｄｄＭｅｎｕ(ａｕＴ(“ＭｙＰｒｏ＆Ａｐｐ”),ｓｗＭｅｎｕＰｏｓｉｔｉｏｎ,＆ｂｒｅｓ);
    //ａｄｄｍｅｎｕｉｔｅｍ
    修改為
    //ａｄｄｍｅｎｕ
     ｈｒｅｓ=ｐＦｒａｍｅ->ＡｄｄＭｅｎｕ(ａｕＴ(“齒輪設計(＆Ｇ)”),ｓｗＭｅｎｕＰｏｓｉｔｉｏｎ,＆ｂｒｅｓ);
    //ａｄｄｍｅｎｕｉｔｅｍ
    ｈｒｅｓ=ｐＦｒａｍｅ->ＡｄｄＭｅｎｕＩｔｅｍ(ａｕＴ(“齒輪設計(＆Ｇ)”),ａｕＴ(“開始運行程序(＆Ｂ)...”),ｓｗＬａｓｔＰｏ ｓｉｔｉｏｎ,ａｕＴ(“ｍｙｐｒｏ@ＭｅｎｕＩｔｅｍＣＢＧｕａｎｌｉ,齒輪設計程序運行”),＆ｂｒｅｓ).

    上面程序中,ａｄｄｍｅｎｕ項為主菜單,即“齒輪設計(＆Ｇ)”;ａｄｄｍｅｎｕｉｔｅｍ項為子菜單,即“開始運行程序(＆Ｂ)...”;“齒輪設計程序運行”是提示信息.

    6.在文件ＭｙＰｒｏ.ｃｐｐ的ｄｏｃｕｍｅｎｔｃａｌｌｂａｃｋｓ部分修改菜單命令的執行函數;例如若建模等驅動程序為“Ｄ:ｍｙｐｒｏｇｓ.ｅｘｅ”,則可將原來的菜單命令執行函數ｖｏｉｄＭｅｎｕＩｔｅｍＣＢ(ｖｏｉｄ)

    {
    ｒｅｔｕｒｎ;
    }
    修改為
    ｖｏｉｄＭｅｎｕＩｔｅｍＣＢ(ｖｏｉｄ)
    {
    ＳＴＡＲＴＵＰＩＮＦＯｓｉ;
    ＰＲＯＣＥＳＳＩＮＦＯＲＭＡＴＩＯＮｐｉ;
    ＺｅｒｏＭｅｍｏｒｙ(＆ｓｉ,ｓｉｚｅｏｆ(ｓｉ));
    ｓｉ.ｃｂ=ｓｉｚｅｏｆ(ｓｉ);
    ＺｅｒｏＭｅｍｏｒｙ(＆ｐｉ,ｓｉｚｅｏｆ(ｐｉ));
    //Ｓｔａｒｔｔｈｅｃｈｉｌｄｐｒｏｃｅｓｓ.
    ＣｒｅａｔｅＰｒｏｃｅｓｓ(“Ｄ:ｍｙｐｒｏｇｓ.ｅｘｅ”,
    ””,　//Ｃｏｍｍａｎｄｌｉｎｅ.
    ＮＵＬＬ,//Ｐｒｏｃｅｓｓｈａｎｄｌｅｎｏｔｉｎｈｅｒｉｔａｂｌｅ.
　?。危眨蹋?//Ｔｈｒｅａｄｈａｎｄｌｅｎｏｔｉｎｈｅｒｉｔａｂｌｅ.
    ＦＡＬＳＥ,//ＳｅｔｈａｎｄｌｅｉｎｈｅｒｉｔａｎｃｅｔｏＦＡＬＳＥ.
    0,//Ｎｏｃｒｅａｔｉｏｎｆｌａｇｓ.
    ＮＵＬＬ,//Ｕｓｅｐａｒｅｎｔ’ｓｅｎｖｉｒｏｎｍｅｎｔｂｌｏｃｋ.
　?。危眨蹋?//Ｕｓｅｐａｒｅｎｔ’ｓｓｔａｒｔｉｎｇｄｉｒｅｃｔｏｒｙ.
　?。Γ螅?//ＰｏｉｎｔｅｒｔｏＳＴＡＲＴＵＰＩＮＦＯｓｔｒｕｃ ｔｕｒｅ.
　　＆ｐｉ);//ＰｏｉｎｔｅｒｔｏＰＲＯＣＥＳＳＩＮＦＯＲＭＡ ＴＩＯＮｓｔｒｕｃｔｕｒｅ.
    ｒｅｔｕｒｎ;
    }

    7.編譯工程并注冊生成動態鏈接庫[3].

    插件部分完成了圖1中的ａ,ｂ,ｃ關系.尤其是函數ＣｒｅａｔｅＰｒｏｃｅｓｓ的應用,實現了從菜單或工具條到建模驅動程序之間的連接,即圖1中的關系ｃ.#p#分頁標題#e#

    2.2.2　建模等驅動程序

    下面以創建一個0.20ｍ×0.10ｍ×0.05ｍ的長方體為例:

    1.啟動ＭｉｃｒｏｓｏｆｔＶｉｓｕａｌＢａｓｉｃ6.0,在下拉菜單“文件”項選擇“新建工程”,選擇“標準ＥＸＥ”,“確定”;

    2.在窗體Ｆｏｒｍ1上添加2個ＣｏｍｍａｎｄＢｕｔｔｏｎ,分別命名為“創建長方體”和“退出”;

    3.雙擊命令按鈕“創建長方體”,在函數Ｃｏｍ ｍａｎｄ1Ｃｌｉｃｋ()內添加代碼如下:

    ＤｉｍｓｗＡｐｐＡｓＯｂｊｅｃｔ#p#分頁標題#e#
    ＤｉｍＰａｒｔＡｓＯｂｊｅｃｔ
    ＤｉｍｂｏｏｌｓｔａｔｕｓＡｓＢｏｏｌｅａｎ
    ＤｉｍｌｏｎｇｓｔａｔｕｓＡｓＬｏｎｇ
    ＤｉｍＡｎｎｏｔａｔｉｏｎＡｓＯｂｊｅｃｔ
    ＤｉｍＧｔｏｌＡｓＯｂｊｅｃｔ
    ＤｉｍＤａｔｕｍＴａｇＡｓＯｂｊｅｃｔ
    ＤｉｍＦｅａｔｕｒｅＤａｔａＡｓＯｂｊｅｃｔ
    ＤｉｍＦｅａｔｕｒｅＡｓＯｂｊｅｃｔ
    ＤｉｍＣｏｍｐｏｎｅｎｔＡｓＯｂｊｅｃｔ
    ＤｉｍｃｈａｎｇＡｓＬｏｎｇ,ｋｕａｎＡｓＬｏｎｇ,ｇａｏＡｓＬｏｎｇ‘定義長、寬、高
    ｃｈａｎｇ=0.20　‘為長賦值0.20ｍ
    ｋｕａｎ=0.10　‘為寬賦值0.10ｍ
    ｇａｏ=0.05　‘為高賦值0.05ｍ
    ＳｅｔｓｗＡｐｐ=ＣｒｅａｔｅＯｂｊｅｃｔ(“ＳｌｄＷｏｒｋｓ.Ａｐｐｌｉｃａ ｔｉｏｎ”)
    ｓｗＡｐｐ.ＡｃｔｉｖｅＤｏｃ.ＡｃｔｉｖｅＶｉｅｗ.ＦｒａｍｅＬｅｆｔ=0
    ｓｗＡｐｐ.ＡｃｔｉｖｅＤｏｃ.ＡｃｔｉｖｅＶｉｅｗ.ＦｒａｍｅＴｏｐ=0
    ｓｗＡｐｐ.ＡｃｔｉｖｅＤｏｃ.ＡｃｔｉｖｅＶｉｅｗ.ＦｒａｍｅＳｔａｔｅ=1
    ｓｗＡｐｐ.ＡｃｔｉｖｅＤｏｃ.ＡｃｔｉｖｅＶｉｅｗ.ＦｒａｍｅＳｔａｔｅ=1
    ＳｅｔＰａｒｔ=ｓｗＡｐｐ.ＮｅｗＤｏｃｕｍｅｎｔ(“Ｃ:ＰｒｏｇｒａｍＦｉｌｅｓＳｏｌｉｄＷｏｒｋｓｄａｔａＴｅｍｐｌａｔｅｓ零件.ｐｒｔｄｏｔ”,0,0#,0#)
    ＳｅｔＰａｒｔ=ｓｗＡｐｐ.ＡｃｔｉｖａｔｅＤｏｃ(“Ｐａｒｔ2”)
    ｓｗＡｐｐ.ＡｃｔｉｖｅＤｏｃ.ＡｃｔｉｖｅＶｉｅｗ.ＦｒａｍｅＳｔａｔｅ=1
    Ｐａｒｔ.ＩｎｓｅｒｔＳｋｅｔｃｈ
    Ｐａｒｔ.ＳｋｅｔｃｈＲｅｃｔａｎｇｌｅ-(ｃｈａｎｇ/2),(ｇａｏ/2),0,(ｃｈａｎｇ/2),(ｇａｏ/2),0,1
    Ｐａｒｔ.ＦｅａｔｕｒｅＥｘｔｒｕｓｉｏｎ1,0,0,0,0,ｋｕａｎ,0,0,0,0,0,0,0,0,0
    Ｐａｒｔ.ＳｈｏｗＮａｍｅｄＶｉｅｗ2“ 等軸測”,7
    Ｐａｒｔ.ＶｉｅｗＺｏｏｍｔｏｆｉｔ2
    Ｐａｒｔ.ＳａｖｅＡｓ2“Ｄ:ｍｙｐｒｏ長方體.ＳＬＤＰＲＴ”,0,Ｆａｌｓｅ,Ｆａｌｓｅ
    Ｐａｒｔ.ＣｌｅａｒＳｅｌｅｃｔｉｏｎ
    ＳｅｔＰａｒｔ=Ｎｏｔｈｉｎｇ
    ｓｗＡｐｐ.ＣｌｏｓｅＤｏｃ“長方體”

    這部分程序的開發,可用ＳｏｌｉｄＷｏｒｋｓ的宏功能,錄制1個創建長方體的宏文件.由于宏錄制的文件是ＶＢＡ代碼,所以,對其稍加修改就可移植到ＶｉｓｕａｌＢａｓｉｃ的程序代碼中.這樣明顯降低了開發難度,加快了開發進程.

    4.雙擊命令按鈕“退出”,在函數Ｃｏｍｍａｎｄ2Ｃｌｉｃｋ()內添加代碼如下:#p#分頁標題#e#
    ＵｎｌｏａｄＭｅ‘卸載窗體

    5.在下拉菜單“文件”項選擇“生成工程.ｅｘｅ”,輸入文件名“Ｄ:ｍｙｐｒｏｇｓ.ｅｘｅ”,“確定”[4].(注意:此處路徑與文件名必須與函數ＣｒｅａｔｅＰｒｏｃｅｓｓ的第一個參數相同.)
    該部分完成了圖1中的ｄ,ｅ關系,實現了程序驅動的自動建模.

    3　結語

    所提出的二次開發方法避開了開發過程中的難點,減少了工作量,達到了開發目的.
    1.直接利用ＭｉｃｒｏｓｏｆｔＶｉｓｕａｌＣ++6.0中Ｓｏｌｉｄ Ｗｏｒｋｓ插件模板,不需過多考慮動態鏈接庫等編程方法,降低了開發難度.
    2.用ＶｉｓｕａｌＣ++的函數ＣｒｅａｔｅＰｒｏｃｅｓｓ搭建了菜單與建模程序之間的關系.
3.開發建模程序時,參考ＳｏｌｉｄＷｏｒｋｓ的宏文件,明顯減少了工作量.
