SolidWorks是當前比較流行的三維機械設計軟件，該軟件提供了比較強大的三維造型能力，易學易用，能滿足大部分機械行業的應用要求。就國內目前的CAD/CAM應用水平而言，機械設計最終的表達還主要依賴二維工程圖。二維工程圖是工程師的語言，為了使二維工程圖在使用、理解上不產生混亂和歧義，國家制圖標準對各種線條、文字和符號等都有嚴格的規范。SolidWorks作為一款國外軟件，雖然工程圖樣國家標準已經做的很好，但是仍舊有一些方面不能滿足國標要求，其中之一是工程圖標注中的多種符號沒有使用粗實線，不符合國家制圖標準要求，同時有些常用符號沒有定義。遇到這種情況只有用繪圖命令手工繪制各種符號，這種方法不但影響了工程圖的出圖速度和質量，而且因這些所謂的符號與標注文本脫離，在工程圖調整過程中會脫離原所需位置，使工程圖修改很不方便。技術工程師在長期的及時服務中總結，結合目前搜集到的方法，對SolidWorks軟件符號定義進行探索，發現軟件的符號庫完全可以自定義，通過自定義，完全可以定義國家標準的各種符號。

    有與通用機械行業存在大量的焊接設計，所以焊接件標注在工程圖設計中就非常常見，尤其在焊件標注方面，存在很大的缺陷，SolidWorks提供的焊接符號不能滿足國標的要求，企業一般也都有自己制定的相應焊接標注規則，這些要求二次開發當然可以滿足要求，但是成本會相應大大增加，怎么利用Windows系統自己的功能和SolidWorks提供的相關支持，快速完成企業符號庫的定制，下面是解決方法：

   1 SolidWorks軟件的實現方法

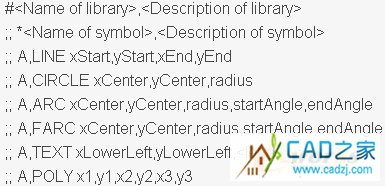

    SolidWorks軟件本身提供了自己的符號庫，并且符號庫提供了擴展符號庫的簡單規則。SolidWorks軟件的符號庫定義保存于安裝目錄...langchinese_simplifiedgtol.sym文件中，軟件每次啟動系統自動加載該符號庫。該文件為純文本文件，其內容分兩部分：第一部分為語法介紹，第二部分為使用以上語法定義的各類符號。語法介紹包含6種基本的繪圖命令：

    直線LINE(x1,y1,x2,y2)，圓CIRCLE(x,y,r)，圓弧ARC(x,y,r,a1,a2),填充圓弧FARC(x,y,r,a1,a2),文字(x1,y1,x2,y2,t)，填充三角POLY(x1,y1,x2,y2,x3,y3)，所有(x,y)取值范圍為(0,1)，角度值單位為度。第二部分的各類符號，具體格式為：“#”后跟符號內部和外部類名，“*”后跟具體內部和外部符號名。其中內部名稱作為軟件內部索引值，不能充復。外部名稱則顯示在軟件“符號輸入選擇提示了”供使用者選擇。符號繪制的各種命令在符號名之后，每條指令占一行。符號類名和符號名都可以自定義。軟件中已有的各種符號正是通過以上6種命令繪制出來的。用戶只要遵守以上規則，就可自己建立各種自定義符號。

    2 基于Windows系統的實現途徑

    運用SolidWorks的符號庫可以定制大量的符號，但是SolidWorks在焊接符號的輸入時單側卻僅僅有一個符號輸入選型，這對于簡單的焊接可能滿足要求，但是對于一些性能要求比較高的焊接設計，就不是Windows系統提供了一兩個焊接符號所能表達的，單側超出一個的焊接符號標注， SolidWorks有點無能為力，但是我們驚喜的發現在符號選擇的前后面還都有文本輸入框，可以利用文本輸入的方法輸入各種設計符號，通過這樣的組合就能滿足更多的標注要求。

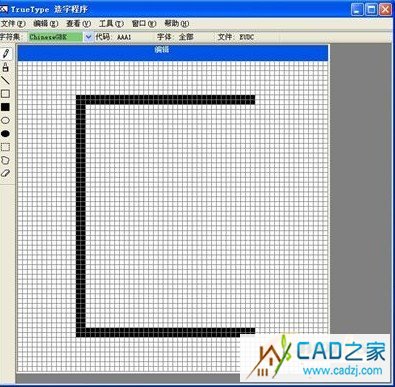

    文本的輸入必須是字符，Windows系統提供了專門的造字程序-True Type，可以按照企業的規定繪制各種各樣的符號，最大化滿足設計標注的要求。啟動True Type，依次執行“開始-所有程序-附件-True Type造字程序”即可大考造字程序窗口。True Type的窗口如下：

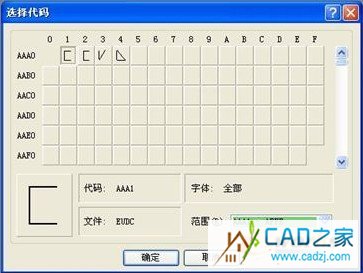

    Windows的True Type造字過程非常的簡單，在打開程序的時候，我們首先要進行代碼選擇，Windows中的每一個字或者字符都對應相應的代碼。這里我們可以隨意選擇一個空白的代碼進行設計，就進入了造字的過程，造字的使用過程和Windows的繪圖板功能基本相似，可以自由修改。當然根據在使用中的經驗，我們還是比較推薦使用這種方法進行各種符號的設計使用的。

    等設計完成我們需要的符號后，這時候符號就可以保存在Windows字體庫中了，為了方便額進行輸入及其使用，我們推薦的方法是將設計的符號鏈接到輸入法上，給與相關的規則，這樣我們?cè)谑褂幂斎敕ň涂梢暂斎肴魏挝覀冏约涸O(shè)計的符號，這里的輸入法鏈接，僅僅支持Windows系統附帶的輸入法，例如微軟拼音輸入法，美式鍵盤等，這樣就完成了一個符號的設計及其使用鏈接過程。

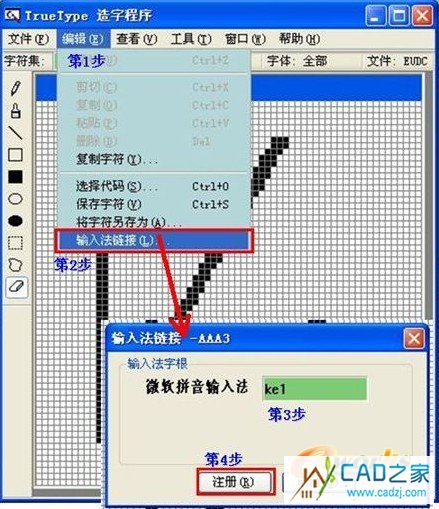

圖4  進行符號的輸入法鏈接

圖5 在輸入法中輸出設計符號

    3 SolidWorks符號庫的建設

    上面主要介紹了兩種不同擴展SolidWorks符號庫的方法，兩種方法各有自己的優勢，不同的人可以根據不同的習慣隨意選擇，這里再介紹一下我們的使用方法：

圖6 不同定制符號的使用方法


    用這種方法，在充分使用True Type的功能外，也快速擴展了SolidWorks的符號庫，使SolidWorks的工程圖標注更加符合GB，更符合國人的使用習慣。通過大量的客戶實踐，效果很理想，在機床設計制造、工程車輛、煤礦液壓支架、礦山工程機械等行業都取得了滿意的效果。下圖是使用這種方法定制擴充的ISO焊接符號庫，可以注意的是，這里使用了大量的“TEXT”命令，后面引用的符號全部是有True Type設計的，這樣在標志的時候，又減省了使用輸入法的過程，是標注更加高效、快捷。

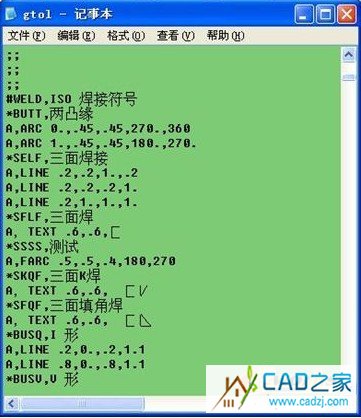

圖7 采用兩種方法混合編制擴充的SolidWorks標注文件

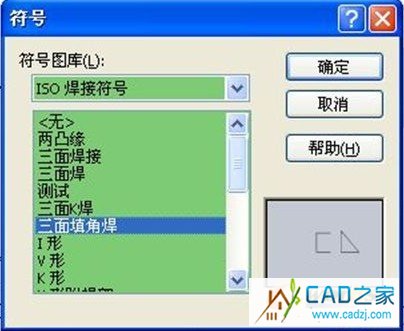

圖8 定制擴充的SolidWorks標注符號

    下圖是在SolidWorks工程圖中標注出來的效果，和原來相比，已經是大大的豐富了，可以完全表達我們的設計意圖了，能完成GB中所有的符號標注，當然仍有一些不是100%美觀，希望能在后期的探索中，尋找更加完美的解決方法。

圖9 在SolidWorks工程圖中的標注效果
