2.4 在 SolidWorks 中添加的用戶界面及實例演示

    所有的開發結果只有通過友好的二次開發界面，才能將各項功能清楚的展示給用戶。本系統本著將開發功能融合于 SolidWorks，使風格與SolidWorks 以及 Windows 相似，所以在軟件界面上盡量少出現沒有必要的內容。

    如圖 1 所示，添加的用戶界面是由 VB 創建的，并通過前面介紹的添加菜單方法，與SolidWorks 融為了一體。

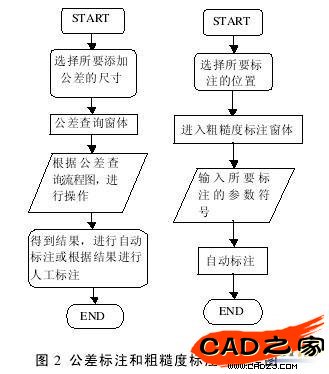

    圖 2 為兩個標注功能實現的流程圖，清楚的描述了標注系統的開發過程。流程圖可以引導整個開發過程，便于大型程序的模塊化設計，在軟件設計中是必不可少的。使用時可根據流程圖所示進行操作。下面將結合實例進行具體介紹。


    公差標注窗體如圖 1 所示。下面介紹一下此功能的使用方法：需要給工程圖中某尺寸添加公差標注時，首先選定該尺寸，然后按所添加的【附加項】按鈕，選擇【公差標注 …】就會出現圖 1所示的窗體，輸入剛才選擇的尺寸值，然后選擇偏差代號及公差等級，點擊【確定】就會在窗體中輸出上下偏差及公差尺寸，下面可選擇【標注】進行自動標注，有豐富經驗的設計人員也可根據尺寸公差自己標注。標注完成后，該標注界面會自動隱藏。

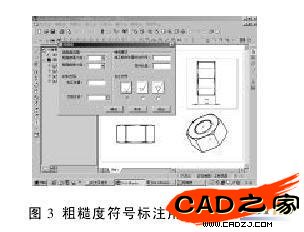

    粗糙度符號標注窗體如圖 3 所示。使用方法為：打開所要標注的工程圖，選擇要標注的位置，然后按所添加的【附加項】按鈕，選擇【粗糙度 …】就會出現圖 3 所示的窗體，輸入所要標注的參數和符號，有些項目也可以不輸入，根據具體情況進行選擇。點擊【確定】就會在工程圖指定位置出現所要求的標注符號。


    3 結束語

    本文說明了利用 VB對 SolidWorks 進行二次開發的方法，利用此方法，可以進行其它較為復雜的開發工作，從而開發出適合用戶特定需要的專業軟件。另外利用 VB、VC 等面向?qū)ο蟮恼Z(yǔ)言對 SolidWorks 的二次開發，方便地實現與其它設計軟件的接口，用類似的方法對其它軟件進行開發。同時，此種在應用層對軟件進行的開發是當今軟件開發的熱點。

    雖然本系統解決了一定的問題，但有些功能并不十分完善。例如，在進行公差標注時，必須輸入其尺寸值才能標注；而不能在選取后自動將尺寸值輸入到查詢系統，這方面的內容有待在以后的開發中去解決。
