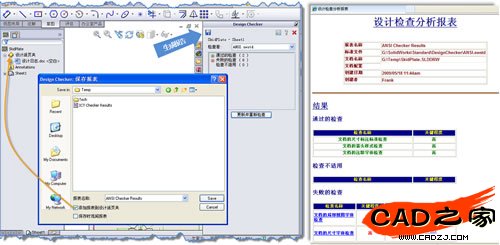

生成檢查報告

  報告以 .xml 格式保存結果。報告列出用來評估文檔的標準準則，包括已通過和未通過的檢查，并可將報告直接添加到當前SolidWorks文件的設計活頁夾。

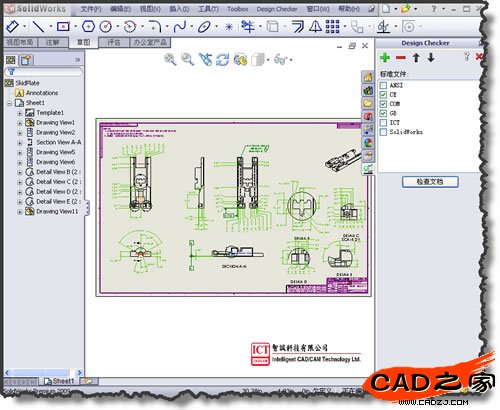

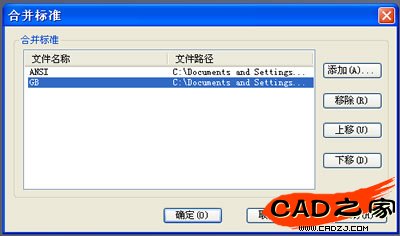

  在檢查激活的文檔時，可以同時選用多個標準（即驗證前系統自動合并成一個虛擬標準），如果在多個標準文件中發現重復性檢查，將有一警告出現，根據標準文件在視圖窗口中的順序，Design Checker 將使用重復檢查中的最后一個。

  總結

  根據企業自身特點制定多個標準文件，讓設計圖紙同時符合多個不同標準的要求，或者不同文件內的標準快速切換復制應用。尤其是國際化企業，同一產品出現在不同地區或國家時，必需滿足客戶的當?shù)貥?biāo)準要求，更急切需要一個圖紙標準化工具來提高工作效率。SolidWorks Design Checker智能化的功能為企業實施圖紙標準化保駕護航，讓相關標準文件有效執行，控制圖紙的準確性及完整性，提高工作效率，避免企業內部出現文字字體、高度、標注樣式以及圖框等元素不統一的情況，包括及時發現人為造成的覆蓋尺寸（又稱“假尺寸”）等。
