UG8.5排球建模詳細圖文教程

時間:2014-07-13 06:54:08 來源:未知


一、曲線工具欄圓弧


二、分割曲線，按平面方式，選擇基準面作為分割面，然后在光標移動只大概分割位置點擊一下，就會在平面與圓弧相交位置產生一個小點，這個小點即代表要分割位置，其余四個分割點道理相同，做四次

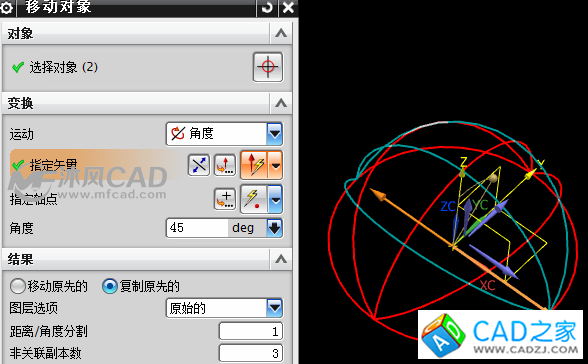

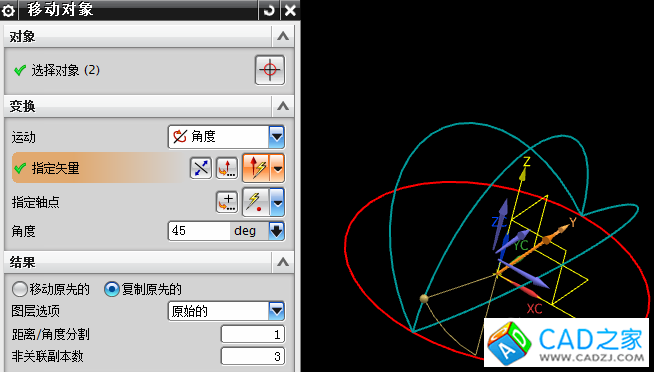

三、移動對象，180度范圍被分割成4等分，每份角度45度，副本3個


四、另一半圓弧同理復制


五、刪除中間位置條線

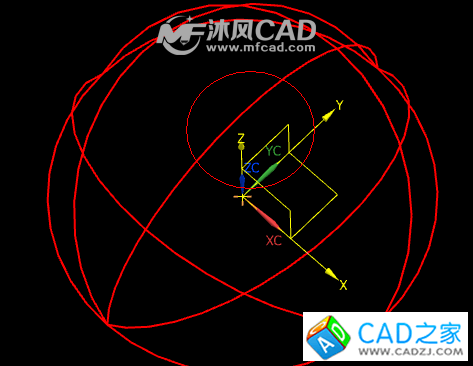

六、移動對象，90度范圍被分成3分，每兩個對象之間是90/3，副本數設置2個，可能會有方向不對的情況，因此，需要點擊反向即可

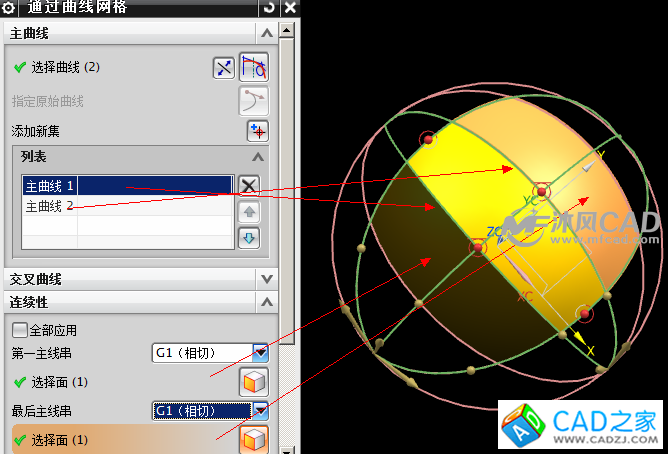

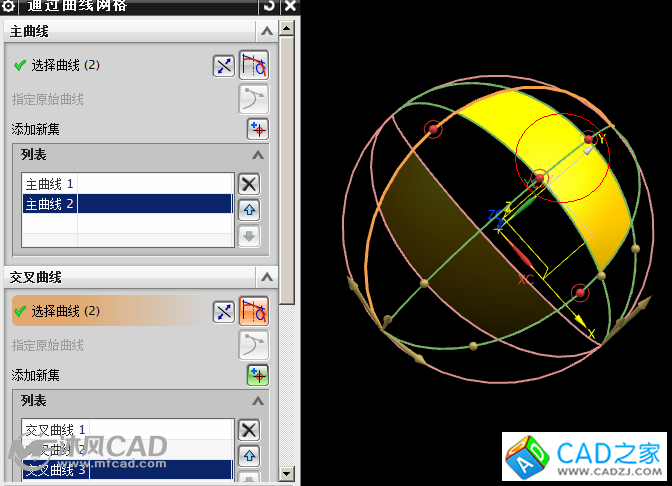

七、通過曲線網格，此曲面不用區分誰做主線傳和交叉線傳，都可以，所以只有選擇一條線后，點擊一下添加集，再選擇另一個線傳，過濾器設置為相切曲線，這樣能一次把兩條曲線選中。


對稱位置曲面做法和上一個相同

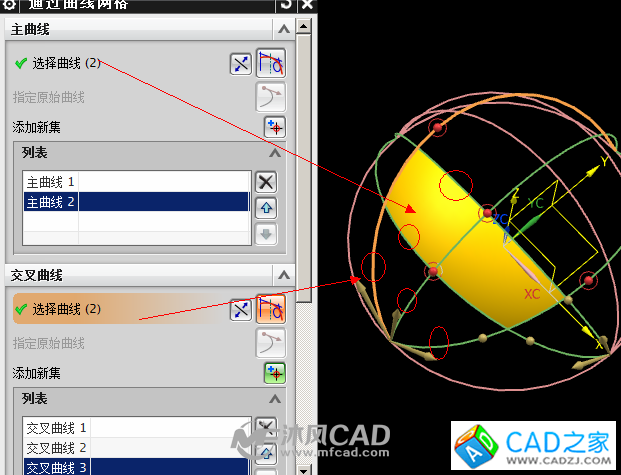

中間片體，需要添加相切，線傳1對應片體位置要選擇左邊的面作為相切，線傳2對應一側片體要添加右面的面相切，這樣中間的面才能與兩側面光順銜接

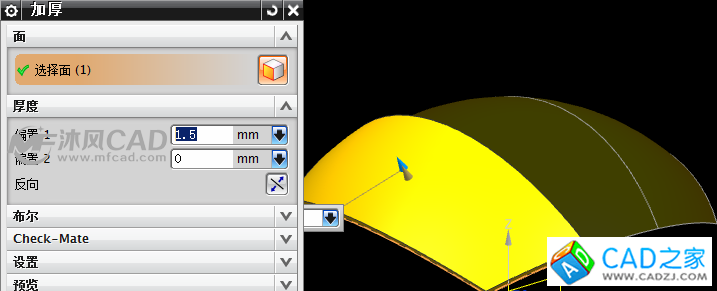

八、片體加厚，設置厚度1.5，向哪個方向加厚都可以，注意一定要一個片體一個片體加厚，如果一起將三個片體選擇上的話，做出來的實體將是一個體，無法實現圓角特征

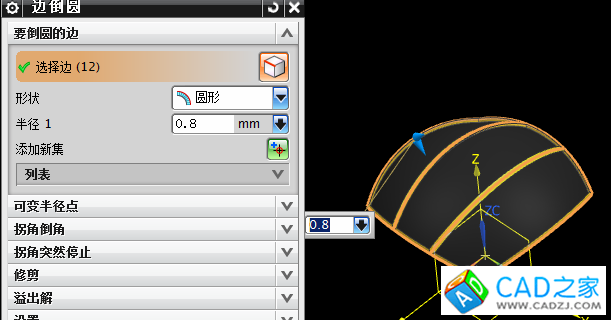

九、邊倒圓，設置圓角0.8，把所有加厚實體四周的邊緣選擇上，一共12條，一起邊倒圓

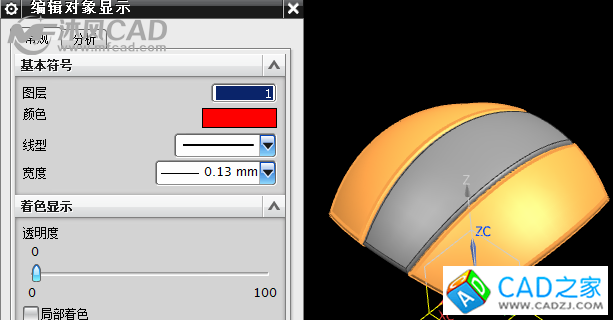

十、過濾器切換到實體，直接選擇兩側實體，在對象顯示里，更改顏色為紅色，中間更改為黃色

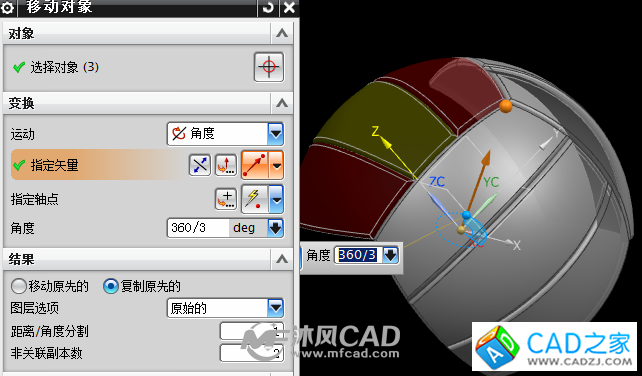

十一、移動對象，矢量選擇兩點，基準點和邊側片體下面角點，360度內分布3個


十二、變換，上下左右缺失實體具有對稱關系，因此可以鏡像實體，以下過程只做一次鏡像過程，方法相同所以省略

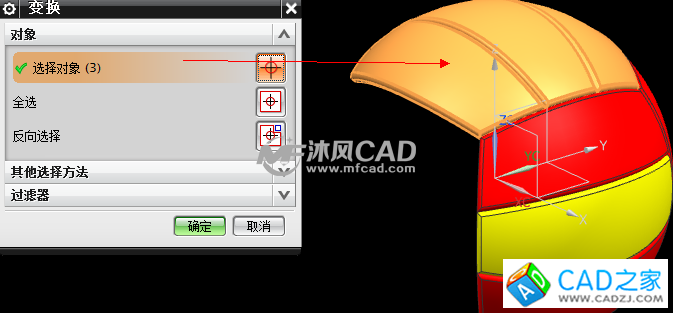

1、選擇要鏡像的實體，確定


2、選擇平面鏡像方式

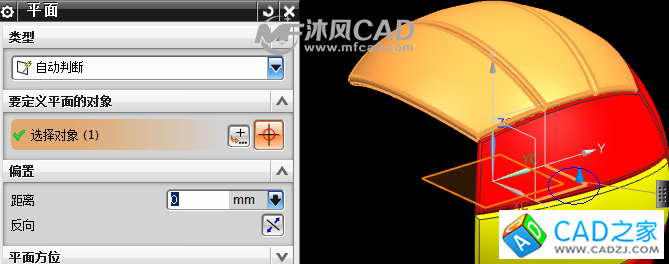

3、選擇基準面


4、選擇復制，點擊一次即可，然后就可以取消，不要再點確定，那樣就又復制了一份。注意當做好一次鏡像后，點擊重新選擇對象，然后就可以切換另三個實體，鏡像平面的切換直接點擊第二個變換類型鏡像平面，再重新選擇一次就好，就可以直接點擊復制了
