非均勻比例定義：約束一個樣條，以沿樣條的長度按比例縮放定義點。在使用非均勻比例命令時，要進行約束的線必須是樣條線，其不能對直線、圓進行約束。

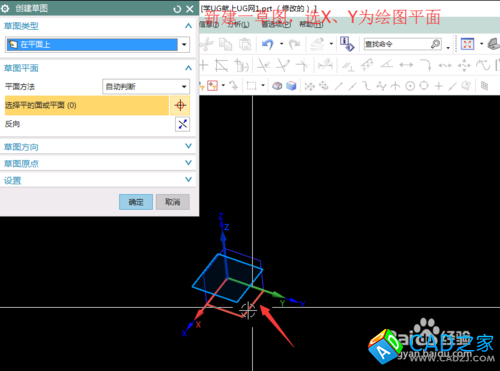

1. 啟動UG10.0軟件后，先創建一個模型，然后創建一個草圖；如圖
2.
3.

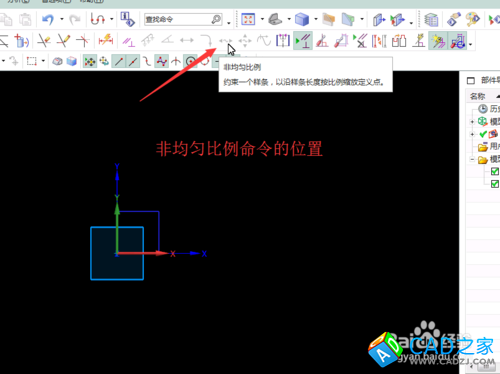

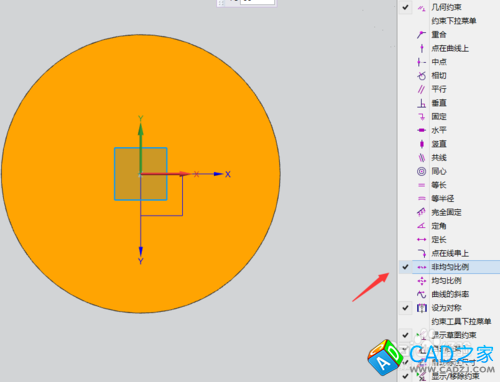

   非均勻比例命令就在繪圖窗口的上方，如果沒有，可以按圖2所示把其添加到工具欄上；




4.

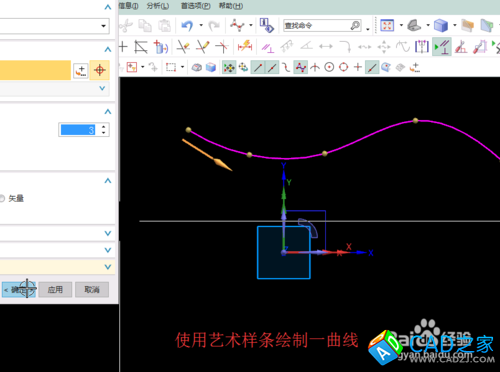

   使用草圖中的藝術樣條線命令，先繪制一根樣條線，如下圖：


5.

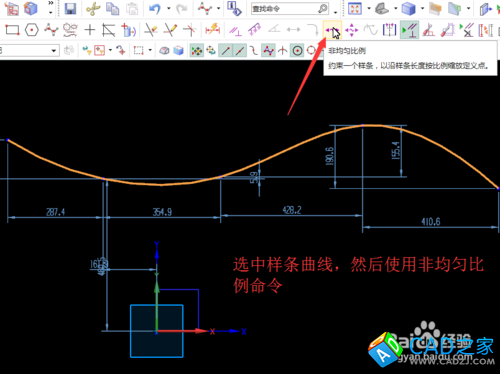

   選擇上一步繪制的樣條曲線，此時就可以看到非均勻比例命令為可使用狀態，然后點其為線增加約束；


6.

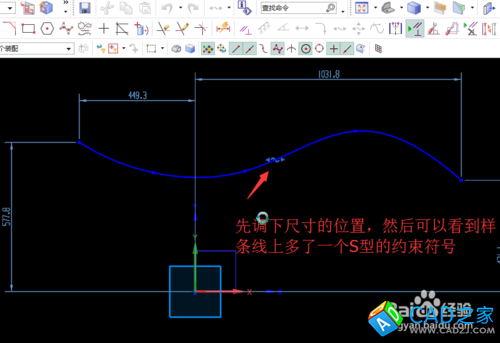

   先調節一下樣條線的尺寸，在為樣條曲線添加過非均勻比例約束后，其線上會出現一個S型的符號，如下圖：


7.

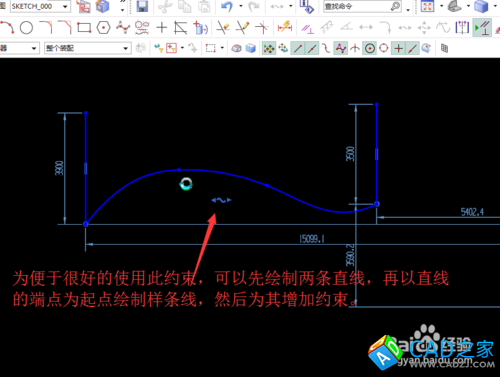

   為便于很好地使用此命令，可以先繪制兩條直線，再分別以兩直線的端點繪制一條樣條線，然后再添加約束。
