UG拉伸一個帶有拔模角度的實體或曲面技巧

時間:2015-03-06 20:31:08 來源:未知

拉伸是創建機械零件最常用的命令之一，其不但可以創建規則的實體圖形，還能為零件創建拔模角度等，本節UG10.0教程講解：拉伸一個帶有拔模角度的實體或曲面技巧，歡迎學習。圖1為實體，圖2為曲面；

UG10.0教程：[55]拉伸拔模的實體或曲面技巧

UG10.0教程：[55]拉伸拔模的實體或曲面技巧

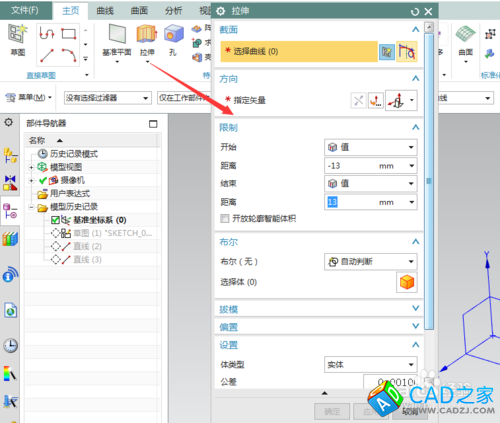

  1. 啟動后的UG10.0拉伸指令對話框如下圖；
  2. UG10.0教程：[55]拉伸拔模的實體或曲面技巧

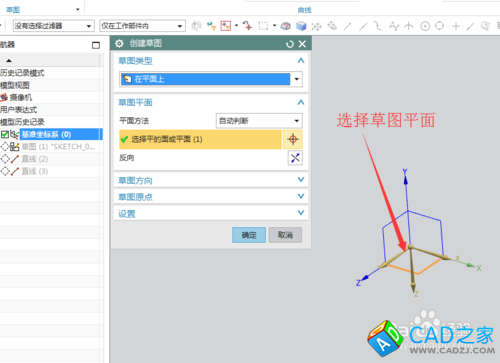

  3. 從截面選項進入到草圖繪制中，選X、Y為草圖平面；

    UG10.0教程：[55]拉伸拔模的實體或曲面技巧

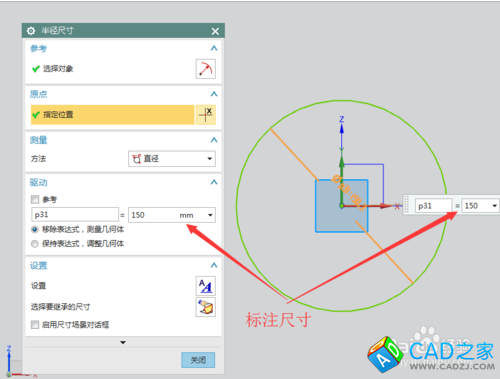

  4. 在草圖中隨意繪制一個圓，然后為其標注一下規范的尺寸并完成草圖；

    UG10.0教程：[55]拉伸拔模的實體或曲面技巧

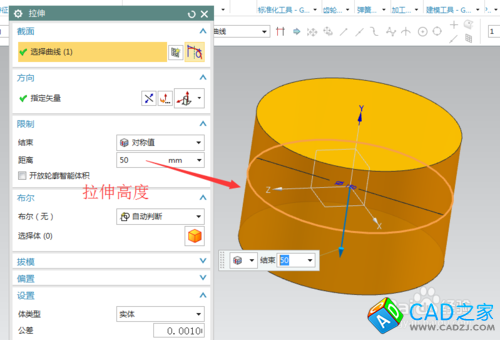

  5. 為拉伸的草圖指定對稱拉伸，其高度為50；默認情況下，拉伸的是實體模式；

    UG10.0教程：[55]拉伸拔模的實體或曲面技巧

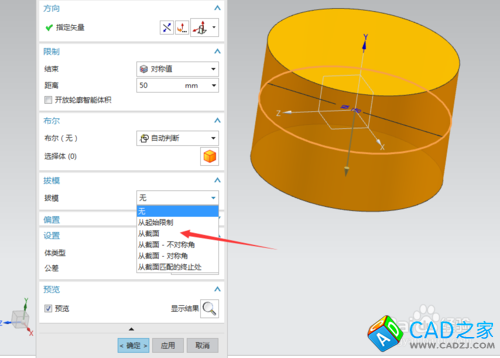

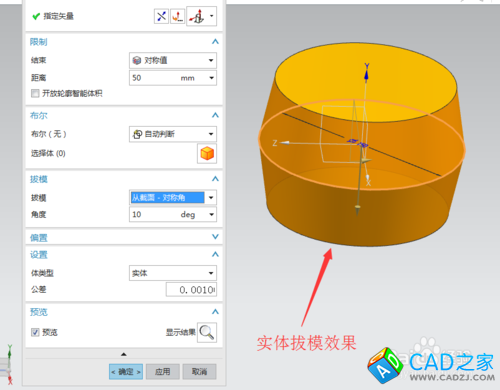

  6. 展開拔模選項（圖1），使用從截面－對稱角功能，為其鍵入10度，結果如下（圖2）；

    UG10.0教程：[55]拉伸拔模的實體或曲面技巧
    UG10.0教程：[55]拉伸拔模的實體或曲面技巧

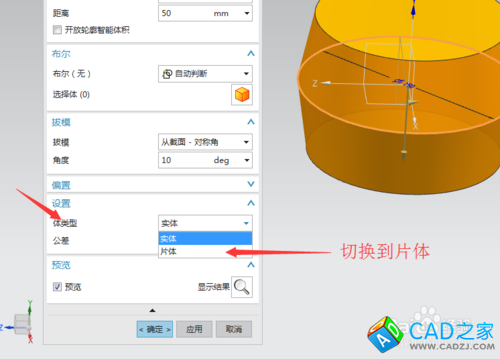

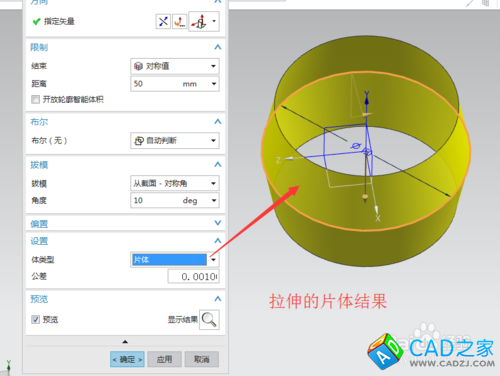

  7. 如想把實體變成曲面，展開體類型，把其從實體切換到曲面下，通過預覽，得到的曲面拔模如圖2；

    UG10.0教程：[55]拉伸拔模的實體或曲面技巧
    UG10.0教程：[55]拉伸拔模的實體或曲面技巧
  8.

    拉伸菜單下，其拔模的種類有好幾種，不同的拔模方式其顯示是不一樣的，設計者注意區分。
