UG如何在圓柱上畫斜線的詳細圖文教程

時間:2015-03-08 21:43:24 來源:未知

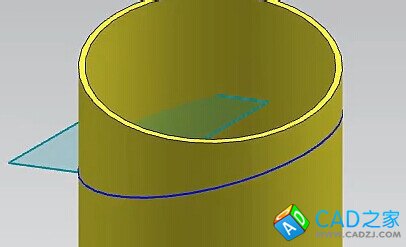

本節UG10.0教程要講解的繪圖技巧如圖所示，根據我們以往所學的繪圖知識，在一根垂直的圓柱上繪制一個斜圓；

本節UG10.0教程要用到的指令有：拉伸、基準平面、草圖等，歡迎學習；

UG10.0教程：[57]如何在圓柱上畫斜線

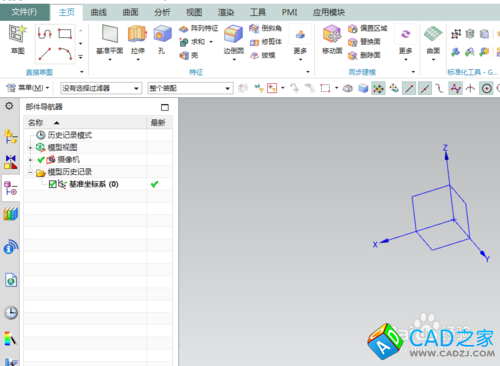

  1. 打開UG10.0，新建一個繪圖零件，然后來到建模設計下；
  2. UG10.0教程：[57]如何在圓柱上畫斜線

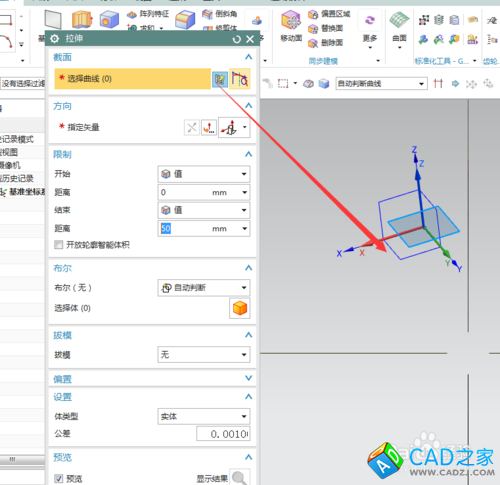

  3. 單擊工具條上的拉伸命令，選XY平面為草圖平面；

    UG10.0教程：[57]如何在圓柱上畫斜線

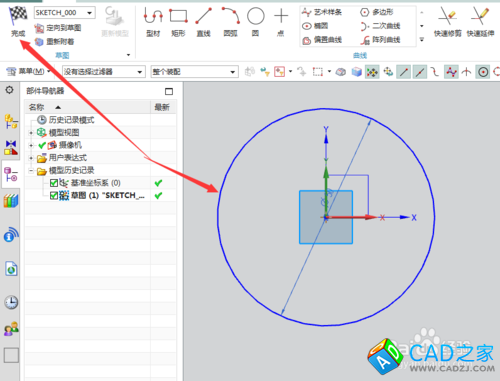

  4. 進入到草圖模塊后，繪制一個直徑為50mm圓；（這個圓的大小設計師可以自己訂尺寸），然后完成草圖；

    UG10.0教程：[57]如何在圓柱上畫斜線

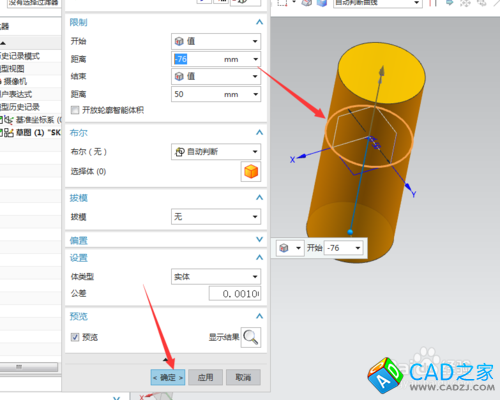

  5. 在返回到拉伸實體界面后，為圓柱鍵入其高度，（其值自定，也可按下圖輸入）

    UG10.0教程：[57]如何在圓柱上畫斜線

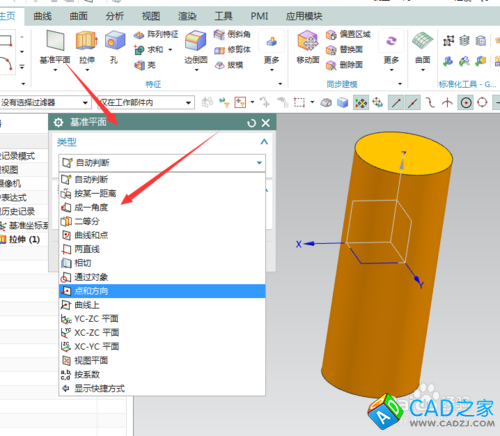

  6. 單擊基準平面創建工具，在彈出的基準平面對話框中，單擊成一角；

    UG10.0教程：[57]如何在圓柱上畫斜線

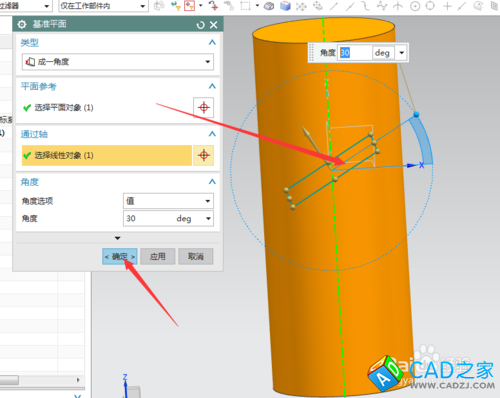

  7. 選XY平面為參考平面，隨意選擇一軸向，創建一基準平面；

    UG10.0教程：[57]如何在圓柱上畫斜線

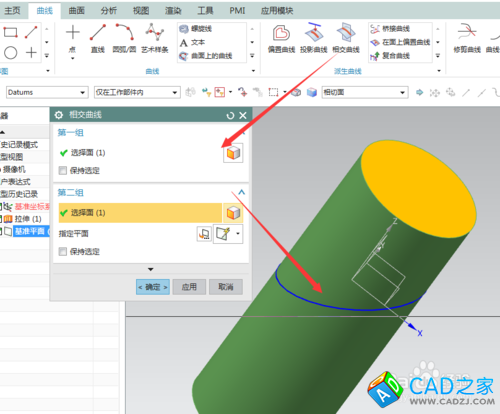

  8. 把繪圖界面切換到曲線中，然后使用相交曲線，選中圓柱面，然后選我們創建的斜的基礎平面，點確定后，就在垂直的圓柱面上創建了一組斜線。

    UG10.0教程：[57]如何在圓柱上畫斜線
