UG10.0制圖下展開零件的詳細圖文技巧

時間:2015-03-09 10:19:01 來源:未知

本節UG10.0教程講解：在建模下繪制完零件后，把其在制圖下進行展開的技巧；常規情況下，展開是鈑金模塊下的指令，殊不知使用建模繪制的零件，把其切換到制圖下后，也是可以展開的，下圖為展開實例；

UG10.0教程：[58]UG10.0制圖下展開零件技巧
  1. 先用UG10.0軟件創建一個實體零件，如下圖，我繪制了一實體圓柱；
  2. UG10.0教程：[58]UG10.0制圖下展開零件技巧

  3. 從建模切換到應用程序，然后點制圖，當然也可以使用組合鍵ctrl+shift+D快速地切換到制圖下；

    UG10.0教程：[58]UG10.0制圖下展開零件技巧

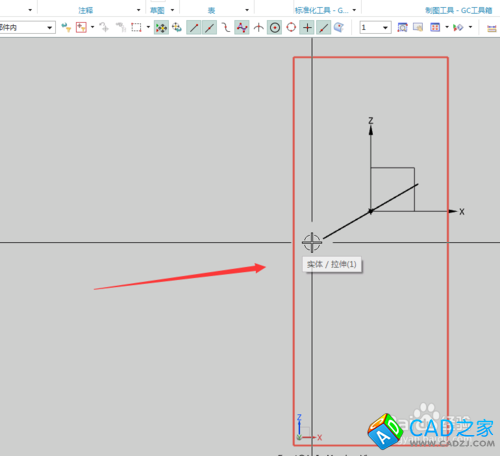

  4. 進入到制圖模塊后，需要新建一個圖紙頁；

    UG10.0教程：[58]UG10.0制圖下展開零件技巧

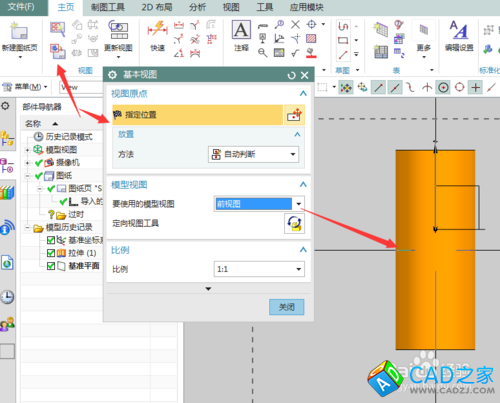

  5. 使用創建基本視圖工具，創建一個視圖，其參數設置如下圖；

    UG10.0教程：[58]UG10.0制圖下展開零件技巧

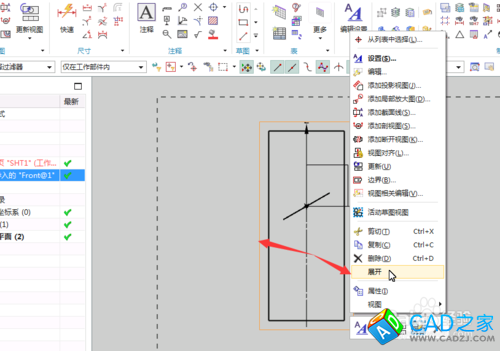

  6. 把鼠標放在剛創建的視圖邊界上，然后單擊右鍵，在彈出的對話框中單擊展開；

    UG10.0教程：[58]UG10.0制圖下展開零件技巧

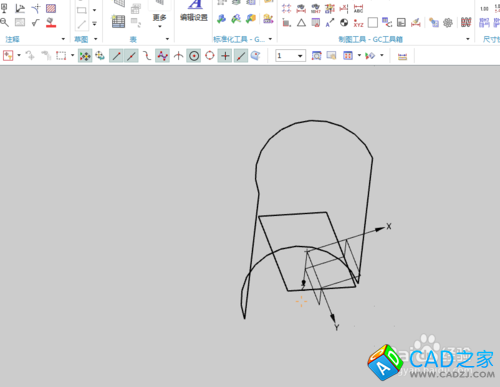

  7. 展開后圓柱形如下圖，通過調用不同的視角顯示，把其切換到等軸測圖下，其效果如圖2，這樣就達到了在建模下繪制的零件在制圖下展開的目的。

    UG10.0教程：[58]UG10.0制圖下展開零件技巧
    UG10.0教程：[58]UG10.0制圖下展開零件技巧
