曲線修剪曲面，可以簡單的理解成使用曲線來修剪掉曲面上不要的部分，在設計圖形的過程中，有時候一些特征并不能一次創建，需要經過多次修剪才能達到要設計的效果，如上一節創建的曲面，本節就在其基礎上修剪掉多余的部分，歡迎學習；
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J32F0-0.jpg)
-

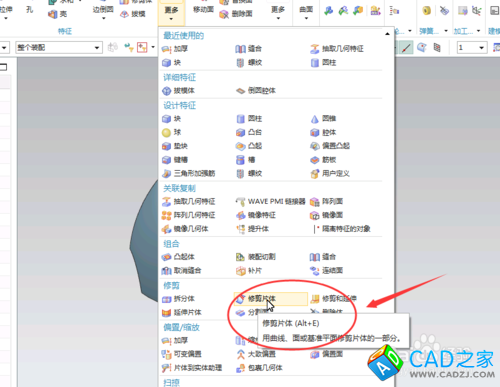

拿曲線來修剪曲面是特征下的修剪片體命令；
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J323X-1.jpg)
-

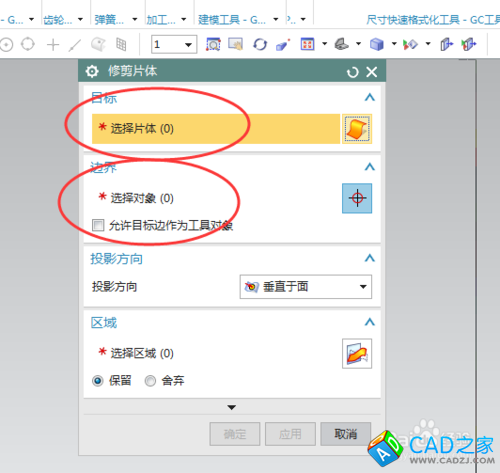

其對話框中，有目標體（要修剪的曲面），邊界（曲線或者是平面）
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J34E1-2.jpg)
-

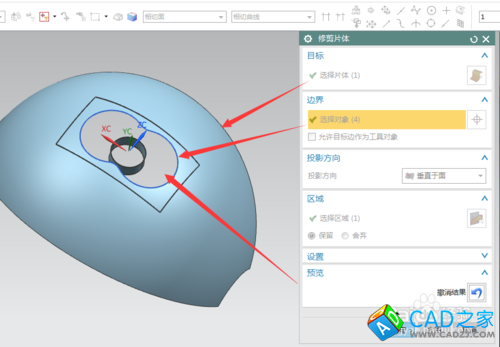

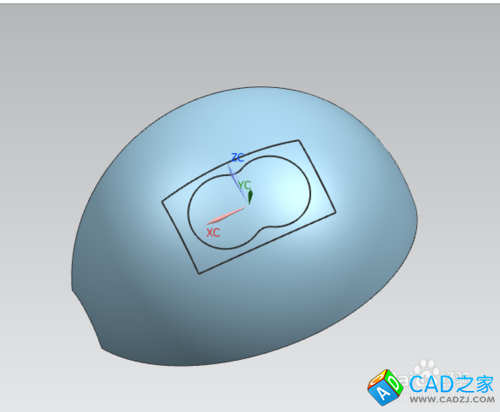

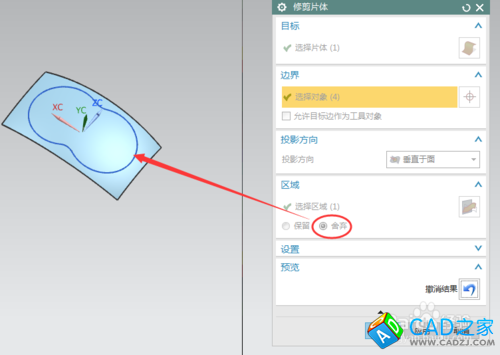

打開上一節創建的片體，在進入到修剪片體后，如下圖依次選擇；通過切換選擇區域中的舍棄與保留，來選擇需要保留的部分；
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J32443-3.jpg)
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J33150-4.jpg)
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J340O-5.jpg)
-

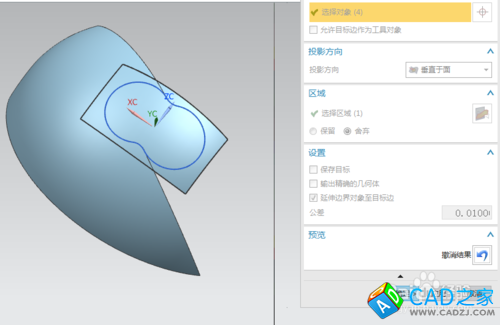

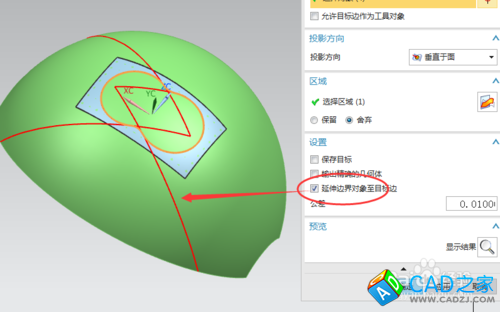

點開設置下的延伸邊界對象到目標邊，其選擇效果如圖，，修剪效果如圖2
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J34914-6.jpg)
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J34351-7.jpg)
-

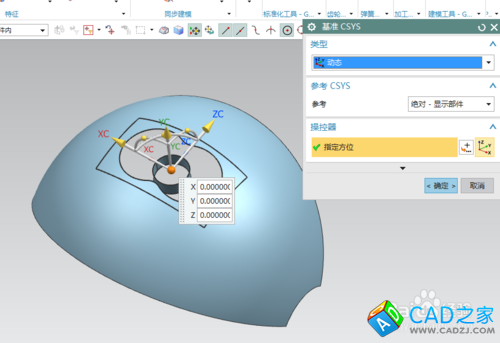

修剪片體的邊界除了可以使用曲線外，還可以使用基準平面，如下圖先創建一個基準平面；
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J34495-8.jpg)
-

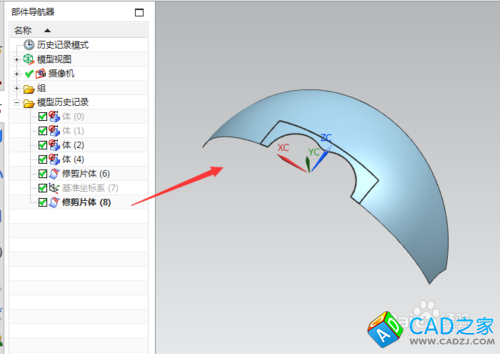

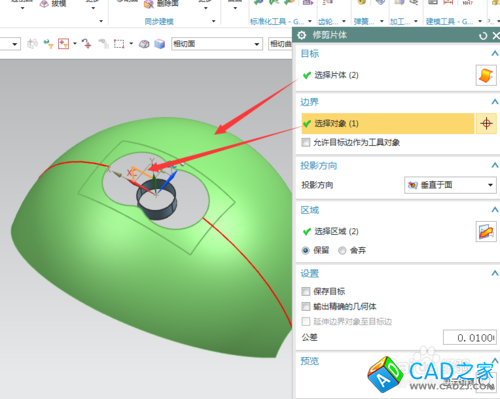

選中要修剪的曲面，然后選中基準面；（圖1示），最終修剪的結果如圖2；
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J32J6-9.jpg)
![UG10.0教程：[84]使用曲線修剪曲面技巧](/uploads/allimg/150309/030J340F-10.jpg)
