Inventor草圖中腰形孔尺寸約束

時間:2008-09-06 22:35:47 來源:

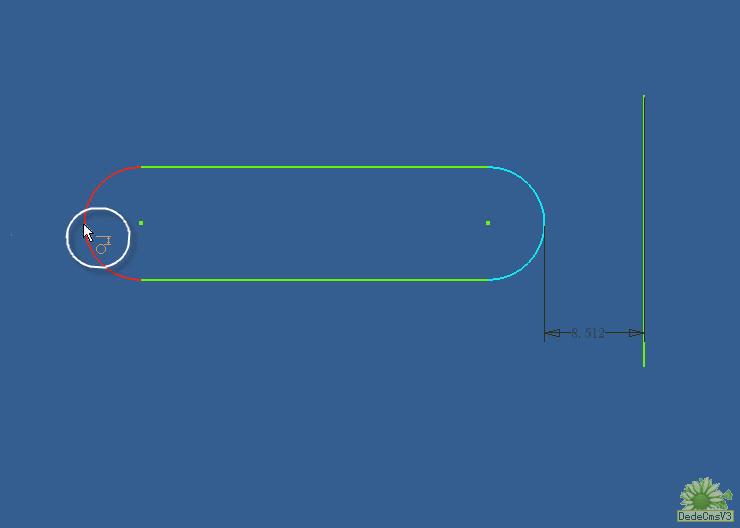

在Inventor中，如果要約束直線到圓弧的尺寸或者腰形孔兩端圓弧的尺寸時，見到如下圖所示白色圈出的符號，就可以進行約束。（如果見不到這個符號，可以在選擇第二條圓弧時在圓弧上慢慢地上下移動鼠標，直到出現這個符號時點擊鼠標左鍵就可以了）
