對于企業大多數用戶，在利用Inventor進行輔助設計的同時，開發的產品最終都要將其三維模型輸出為二維工程圖，以便于加工、交流和使用。 對于工程圖格式，不論是國家標準還是企業自己的標準都進行了詳細的說明和規定。對于企業用戶，如何才能利用Inventor生成符合行業標準、風格統一的工程圖呢？下面我將詳細介紹工程圖模板的定制和使用。

    二 工程圖模板的定制

    啟動Autodesk Inventor，“新建”工程圖，這時選用系統默認模板創建的工程圖紙，不論是它的圖框、標題欄還是標注樣式等，可能并不是我們期望的格式。

    1、圖紙（Sheet）大小定制

    在Inventor中，當我們創建一張工程圖時，很多情況下可能發現當前的圖紙大小并不合適，這就需要我們對圖紙大小進行設定。

    在瀏覽器中選定要操作的“圖紙”（Sheet）項目，在右鍵菜單中選定“編輯圖紙（Edit）…”，然后在圖1所示的界面中，選擇合適的圖紙大小或者自定義圖紙的大小，并設置圖紙的方向。

圖1 圖紙大小設置

    2、圖框（Borders）的定制

    1)選中瀏覽器（Browser Bar）中的“圖框”(Borders)選項，右鍵單擊，在彈出的右鍵菜單中，選擇“Define New Border”定義新圖框，或選擇“define new zone border”在已有模板的基礎上更改，如圖2；

圖2 定義圖框

    2)選擇“Define New Border”后，按照自己要求，繪制邊框線，并添加邊框線與邊框頂點間的尺寸約束關系，以便于當圖紙大小變化后，圖框也會作相應的變化，然后“Return”返回，輸入要保存的圖框名字，如“A3”；

    3)若要對圖框再作修改，只需在瀏覽器窗口選中準備修改的圖框，如“A3”，在右鍵菜單中選擇“Edit”即可。

    3、標題欄（Title Blocks）及關鍵字屬性的定制

    對于不同屬性的工程圖，可能需要多種不同的標題欄格式，如裝配件和零件的工程圖標題欄可能就不一樣。

    1）在瀏覽器（Browser Bar）中，可以通過兩種方式定義標題欄：一是定義全新的標題欄：右鍵單擊“Title Blocks”項，在彈出的右鍵菜單中，選擇“Define New Title Block”， 如圖3所示；二是在已有格式的基礎上更改，如選中已有模板GB1，在右鍵菜單中選擇“Edit”，如圖4所示。

圖3 定義新標題欄



圖4 編輯標題欄

    然后利用草圖工具和尺寸約束繪制如圖5所示標題欄，并寫上相應的文字，保存為“test”。

2）設置關鍵字屬性。設置關鍵字屬性即定義標題欄中關鍵字（如零件代號、重量、零件代號等）的繼承和匹配關系。

    如圖5所示，圖中紅色標記的地方，將依次填寫作者、質量、材料、零件名稱等內容。但這些模型屬性，通常在我們三維建模時，就將其添加到了模型的“特性”（iProperties）之中，所以在出工程圖的時候，我們就期望標題欄的這些地方能自動繼承模型的相關屬性，而不用我們手動的填寫。而且，當模型改變后，工程圖標題欄也會自動地做相應地改變，實現屬性的關聯。#p#分頁標題#e#

    以設置上圖5中序號3處的“材料”和序號4處的“ 零件代號”為例：

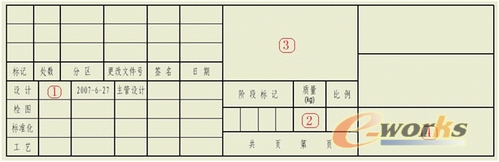

圖5 標題欄

    方法如下：

    a)選中剛才建立的標題欄“test”，右鍵“編輯(Edit)”，選取“文字”工具，點擊圖5中序號4處，出現如圖6所示對話框，在紅色標示1中，選擇繼承的類型（模型特性、工程圖特性等），在紅色標示2中選擇屬性的關鍵字（作者、零件代號、材料等），然后點擊標示3，“OK”。

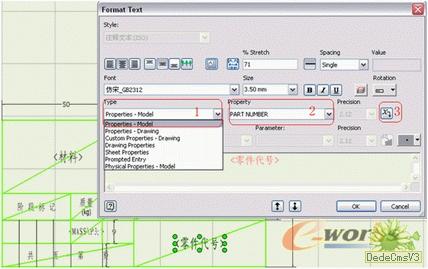

圖6 定義關鍵字屬性欄

    b)用同樣的方法完成其他關鍵字屬性的定義。

    c)對于有些關鍵字屬性，可能不需要從其他地方繼承，而是在出工程圖時再手動的輸入，則選擇上圖6中的類型為“Prompt Entry”即可。

    4、標注樣式（Style）的定制（字體、線型圖層、標注等）

    在Inventor工程圖環境，選擇“Format”菜單下的“Style and Standard Edit…”，就可以對圖層、標注尺寸、剖面線、文字等選項進行詳細的設定，從而定制出符合自己要求的標注樣式。以文字為例：

    □展開界面中 的“文本（Text）”項；

    □在右鍵菜單中選擇“新建（New Style）”或“重命名(Rename)…”

    □設置文本字體的詳細參數，如圖7：

    □最后“保存”并“完成”。

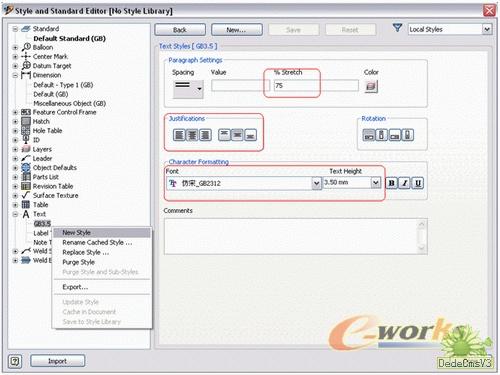

圖7 標注樣式設置

    對于其他項目的詳細的設定，依照參考資料，采用同樣的方法。我們也可以設置幾種不同樣式，以滿足不同地方的需求。如文字，就可以設置字高分別為3.5、5.0、7.0等樣式。

三 工程圖模板的使用

    定制好了一張符合自己要求的工程圖模板后，我們如何方便而正確的使用呢？

    1、首先將模板文件（如test.idw）Copy置于Inventor的安裝目錄中的Templates文件夾下（如C:Program FilesAutodeskInventor 2008Templates）；

    2、將自己的Inventor項目中設置“Use Style Library = No”（圖 8所示），則當我們創建工程圖時，只需在新建時選擇模板文件（test.idw）即可。它就將使用我們設定的模板樣式創建工程圖，用這種方法創建工程圖是簡單而且有效的。但是，當工程圖模板被更新后，那么之前用此模板所做的工程圖則無法得到樣式的更新。

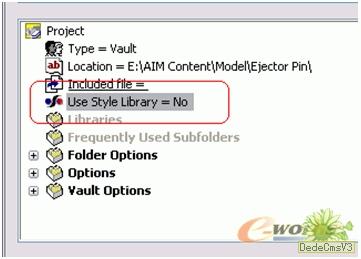

圖 8 設置樣式庫

    3、要想工程圖模板更新后，之前用此模板生成的所有工程圖的樣式都能得到更新，則應當由工程圖模板來定制和更新樣式庫，再由樣式庫去更新新建的或先前的工程圖的樣式。

    實現的具體步驟為：

    1)創建一任意的文件夾，如：X:Autodesksave，用來保存樣式庫數據文件。啟動Inventor 2008，將Tools → Application Options → File → Design Data欄改為指向該子目錄（圖9所示）。這樣就將Design Data文件夾下的全部樣式庫等設計數據文件，備份到了save文件夾下；

#p#分頁標題#e#

    2)設置“Use Style Library＝Yes”（如圖8）。Files → Projects → 選中一個Projects name → 使“Use Style Library＝Yes” → Done ；

    3)將更新后的模板文件(test.idw)Copy置于Inventor的安裝目錄中的Templates文 件夾下；

    4)打開模板文件test.idw，更新樣式庫。File → Open → 選擇test.idw → OK 。（注意：這里是“打開”而不是“新建”）。Format → Save Style to Style Library → Yes to All → OK ，這樣就將模板文件的所有樣式更新到了樣式庫中；

    通過以上步驟，對樣式庫的更新后，當我們創建新的工程圖時，只需在新建的時候選擇模板test.idw即可；對于在此以前創建的工程圖，則需要我們打開這張圖紙，選擇 “Format” 菜單下的“Update Styles”來更新樣式，然后保存。

    四 總 結

    通過對工程圖模板的定制，極大的增強加了企業工程圖紙的規范和統一，提高了企業的生產效率。
