在CAM350 中，可以使用自動讀入對GERBER 文件進行自動讀取。其實這些已設定的方式，就是后綴為.ARL 的文件。而且文件是可以按要求進行適當?shù)男薷暮笤倭泶鏋橐粋€新文件來使用的。

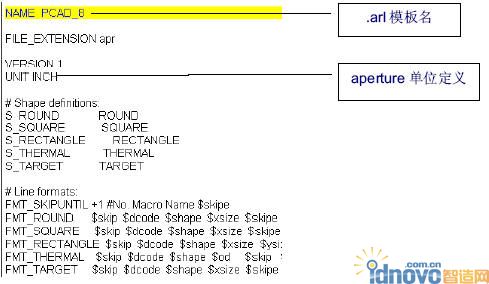

　　以PADS 格式為例來說明：在安裝目錄下，打開Pads.arl 文件。但其單位為MILS，把單位改為MM;NAME 后的模板名改為任意名即可。

　　讀Gerber 文件的操作步驟：

　　1.更改Pads.arl 文件后，另存至CAM350 安裝目錄。

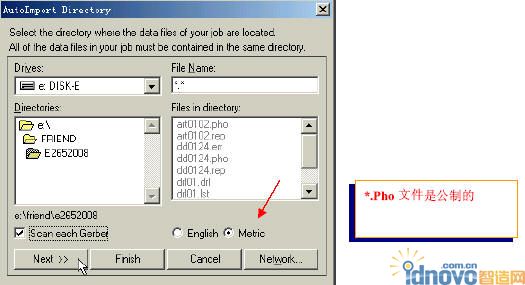

　　2.打開AutoImport 窗口，設置為公制，點擊NEXT。注：*.pho 文件是公制的。

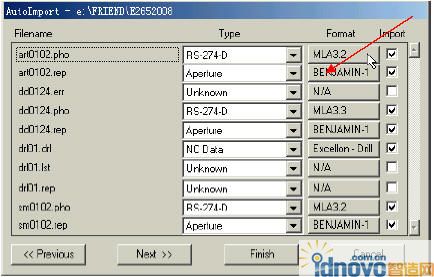

　　3.在Format 那一列，點擊任意一個按鈕。

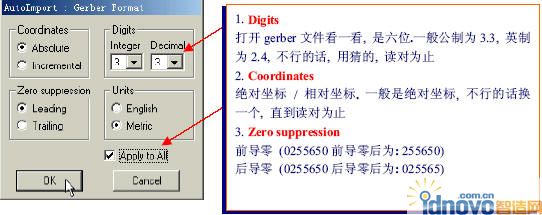

　　4.在出現的對話框中進行設置，選擇Apply to All,然后點擊OK。

　　Digits:打開Gerber 文件看一看，是六位的。一般公制為3：3，英制為2：4。不行的話，用猜的，直到讀對為止。

　　Coordinates:絕對坐標/相對坐標。一般是絕對坐標，不行的話換一個，直到讀對為止。

　　Zero suppression:前導零/后導零。

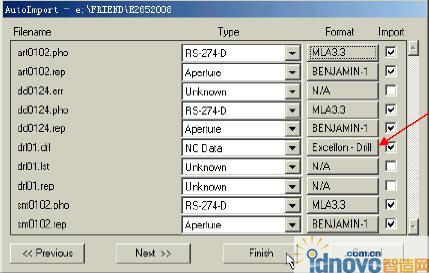

　　5.點擊Excellon.Drill 進行設置.

　　6.然后點擊Finish 完成。

　　7.依照Drillmap(ddo124.pho)或dr101.lst 所標名的孔徑修改NC Tool Table。

　　附注：其實在讀入文件前：

　　在出現的對話框中，察看CAM350 讀入時所用的.arl 模板名是什么。

　　找到此.arl 文件，修改其單位，另存為改名的.arl 文件。

　　*.arl 文件的文件名通常與.arl 模板名類似，上例的.arl 文件的文件名為：

　　pcad8.arl(CAM350 自帶的標準.arl 文件)。
