數控加工中心樣件標準訓練NC編程代碼一例

時間:2011-03-01 09:39:21 來源:

　　本文給出了一則數控加工中心樣件標準訓練的NC編程代碼實例。

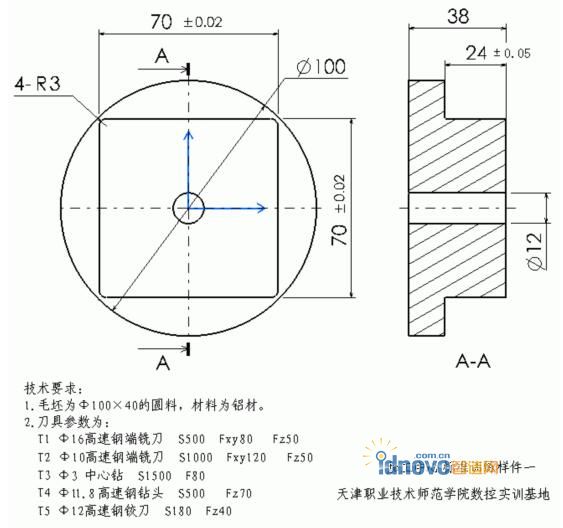

圖1

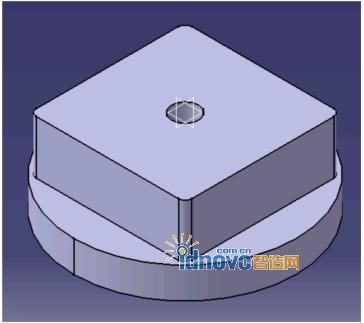

圖2

　　手工編程(適用于FANUC)

　　主程序

　　%

　　o1

　　G91G28Z0.

　　T1M6

　　G90G54G0X0Y0S500M3

　　G43H1Z100.

　　X-65.Y0

　　Z5.0

　　G01Z-8.F50

　　M98P100D1(D=8.2)

　　G01Z-16.F50

　　M98P100D1(D=8.2)

　　G01Z-24.F50

　　M98P100D1(D=8.2)

　　G0Z100.

　　M05

　　G91G28Z0

　　T2M6

　　G90G54G0X0Y0S1000M3

　　G43H2Z100.

　　X-65.Y0

　　Z5.0

　　G01Z-5.F50

　　M98P100D2(D=5.)

　　G01Z-10.F50

　　M98P100D2(D=5.)

　　G01Z-15.F50

　　M98P100D2(D=5.)

　　G01Z-20.F50

　　M98P100D2(D=5.)

　　G01Z-24.F50

　　M98P100D2(D=5.)

　　G0Z100.

　　M05

　　G91G28Z0

　　T3M6

　　G90G54G0X0Y0S1500M03

　　G43H3Z100.0

　　G98G81R5.0Z-5.0F80

　　G80

　　M05

　　G91G28Z0

　　T4M06

　　G90G54G0X0Y0S1500M03

　　G43H4Z100.0M08

　　G98G83R5.0Z-42.0Q2.0F70

　　G80

　　M05

　　G91G28Z0

　　T5M06

　　G90G54G0X0Y0S180M03

　　G43H5Z100.0M08

　　G98G81R5.0Z-45.0F40

　　G80

　　M05

　　M09

　　G91G28Z0

　　M30

　　%

　　子程序O100

　　%

　　G41G01X-65.Y-30.0F100

　　G03X-35.Y0R30.

　　G01Y32.

　　G02X-32.Y35.R3.

　　G01X32.

　　G02X35.Y32.R3.

　　G01Y-32.

　　G02X32.Y-35.R3.

　　G01X-32.

　　G02X-35.Y-32.R3.

　　G01Y0

　　G03X-65.0Y30.R30.

　　G40G01Y0

　　M99

　　%
