本文介紹了對華中I型的數控系統菜單結構說明。

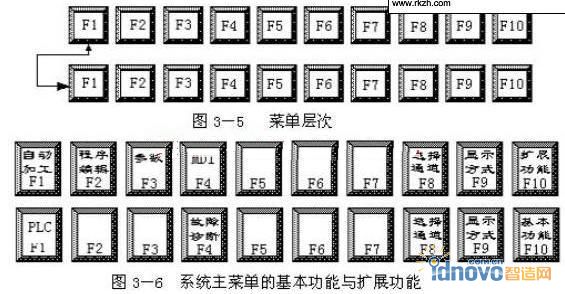

　　華中I型數控系統的各項功能由用戶通過PC鍵盤選擇菜單來實現(參見圖3-5)。菜單采用層次結構，分級顯示功能菜單。如在圖3-5所示的主菜單中，當用戶選擇一種功能(用功能鍵在主菜單中選擇一個菜單項)后，控制系統會顯示該功能項下的子菜單，根據該級子菜單的內容選擇所需的功能，系統又顯示下一級子菜單，用戶再根據該子菜單的內容選擇該功能項下的操作功能。圖中顯示了各級菜單之間的聯系，由圖可以非常清楚地了解各級菜單的內容及其之間的關系，從而可以進行所需的操作選擇。

　　其中F10鍵專用于返回主菜單。軟體鍵F8、F9專用于設置通道及顯示的方式、參數等，在任何畫面中有效。

　　系統的主菜單如圖3-6所示。其中圖示第一行為主菜單基本功能，圖示第二行為主菜單擴展功能，在圖示第一行狀態下按F10，即出現圖示第二行狀態。在此狀態下按F10，即返回圖示第一行狀態。

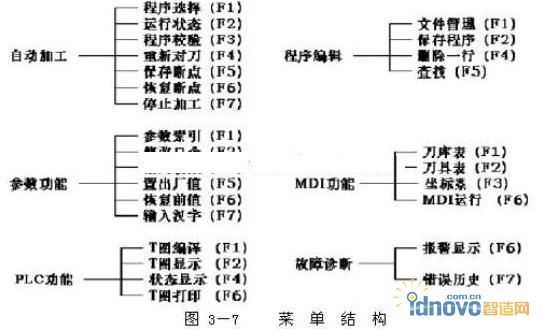

　　系統的菜單結構如圖3-7 所示。

　　當用戶進入菜單功能項后，會有相應的子菜單顯示或如圖3-8，用戶當前所選擇的功能在圖3-8主畫面中的“加工方式”處有相應的提示，同時在命令行的開頭也會有相應的提示(見圖3-8 狀態顯示)。所選菜單不同，屏幕顯示的界面也有所不同，后面將分別介紹。
