針對NNS設計的最新車削斷屑槽型MF5

時間:2011-05-29 15:27:08 來源:未知

所謂NNS，是Near Net Shape的縮寫，中文可以被譯為“近凈尺寸”，代表待加工毛坯與最終的零件在尺寸、形狀等方面非常接近，即總加工余量非常小。

MF5斷屑槽型是山高公司的一種新的敞開式設計，它有一個半鋒利的切削刃，倒棱被分成兩段，分別是+5°和+10°，這些分段在寬度方向遞增，而同時正角變得更小(為了切深較大時有更好的強度)，前角是17°。
這種半鋒利設計的切削刃在加工時可以降低切削力，同時又比傳統“全鋒利”刀片的強度更高，它設計的總體思路是使用高進給量的能力，每轉進給自始至終高達”刀尖圓弧半徑的一半”，而斷屑功能和排屑方向的獲得主要由切削深度和進給量決定。

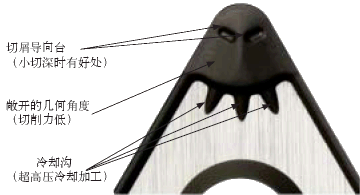

刀片的前端有兩個對稱的切削導向臺，它有助于提高斷屑的能力，尤其是進給量和切削深度較低時。切削導向臺的大小要盡可能的小，以產生盡可能小的附加切削力，但仍然具有使切屑朝一邊彎曲的能力，所以它能朝著切削刃彎曲。通過這種設計，排屑的干涉問題緩和了，而對于用于半精/精加工的傳統斷屑槽，這通常是有問題的。
刀片在設計時還已經考慮了UHPC(超高壓冷卻)。這兩個導向臺之間的小型敞開區域?qū)⒋_保UHPC柱更靠近切削刃附近的高溫區，而且能進一步抬升甚至折斷切屑。從刀片到刀墊的熱傳遞也得到提高，使刀片的溫度更低且更好地抵抗高速高進給時的磨損。
