中望3D是國內領先的CAD軟件廠商全新推出的三維CAD軟件，也是一款功能非常強大的三維CAD軟件：獨創的混合建模技術、支持A級曲面以及二至五軸聯動加工……今天就為大家介紹一下中望3D的點云功能，大家可以與傳統的曲面造型方式進行一下PK。
      首先為大家介紹一下傳統的曲面造型與中望3D的逆向工程的概念。
      在逆向工程技術中，傳統曲面造型方式遵從典型的逆向工程流程，即點-------線--------面及點------面。通過使用Bezier和NURBS曲面，直接由曲線或者測量點來創建曲面的一種曲面造型方式，包括了以往流行的曲面造型方法，需要大量的人工交換，造型質量的人為影響因素較大。
      中望3D的逆向工程是通過對點云的網格化處理、建立多面體化表面來實現的。它順應了當前許多CAD造型系統和快速原型制造系統中模型表示的需要，這類技術已成為目前應用較為廣泛的一類方法。
      傳統的曲面造型方式有以下幾種：
      1.產品模型分析
      逆向產品設計中，為提高逆向工程重建產品數字化模型的二次設計能力，必須進行產品分析以剖析產品模型的設計意圖及造型方法，例如基準數據、產品特征構成和建模順序。然后基于各種測量數據進行原始設計參數還原處理，以便對數據進行處理后導入CAD系統中進行產品的參數化設計，從中發現規律。重建與原始設計意圖一致的產品數字化模型，再進行新產品開發。這是技術消化、吸收和創新的最佳途徑。
      2.特點
      傳統曲面造型方式可以使用多種曲面片模型來創建復雜的曲面模型，而其中最常用的有參數多項式曲面模型、邊界插值曲面模型。典型的參數多項式曲面模型又包括Bezier曲面模型、B-SPLIne曲面模型和NURBS曲面模型。對傳統曲面造型方式來說，曲線是曲面重建的關鍵因素，要用于后續的曲面生成和曲面裁減。因此，曲線的質量直接影響最終曲面模型的質量。
      接下來為大家介紹一下中望3D利用點云快速曲面造型的方式。
      快速曲面造型方式主要通過使用Bezier和NURBS曲面模型來創建復雜的曲面模型，且對于Bezier曲線創建的曲面模型，為了便于計算機的表達和顯示，往往需要進一步的轉換為NURBS曲面表達的格式。對快速曲面造型方式來說，其最大的特點就是快速。它必須要有人工的干預，在曲面創建之初，建模人員必須對所處理的點云對象和生成模型進行一定的處理，同時還必須給系統的執行指定一些預設參數。
      中望3D的點云功能和三維檢測軟件，可輕易地從掃描所得的點云數據經過系列數據處理后創建出完美的網格，并自動轉換成NURBS曲面，其逆向曲面重建模塊能快速地整理點云資料，并自動產生網格以構建任何復雜模型的精確曲面。針對逆向工程各階段的信息（如點、網格斷面線和特征線分析對比等）提供了快速的處理工具。如下圖所示：

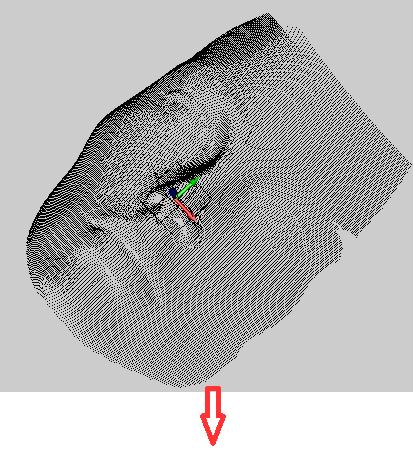

      掃描所得出點云數據


      把數據點做成塊：


       由點塊生成曲面：


      通過上面的介紹相信大家對于中望3D的點云處理功能已經有了一定的了解。一般而言，采用快速曲面模型重構方式具有較強的優勢，中望3D的點云模塊可以廣泛應用于逆向工程，現主要應用于汽車、航空、電子、制造業、醫療建模、藝術領域。
