在最新發布的中望CAD2008i版里，填充功能做了重大改進，功能更豐富，界面更友好，為了能夠使廣大設計人員快速掌握使用方法，分享該最新版本給我們帶來的全新設計體驗，專門撰寫了此專題文章。在前一篇《中望CAD2008i填充功能實用指南（一）》里給大家介紹了新增的邊界選擇方法和漸變色填充等功能，這一篇里將著重介紹新增的輔助選項。

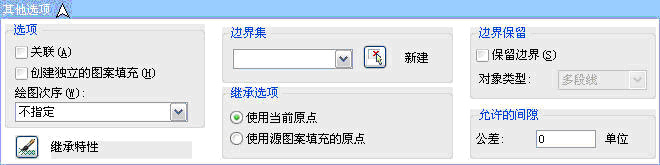

其它選項界面

       初始狀態下，其它選項欄是“收起”的，將其展開后可以看到如下的界面

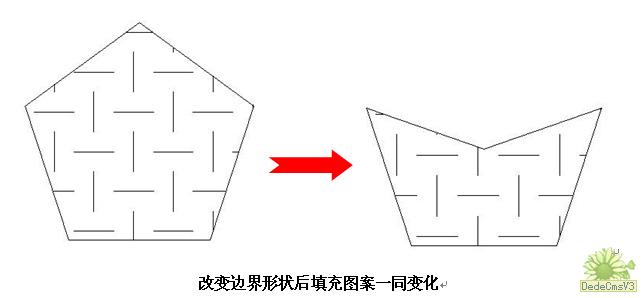

    關聯：選中此項后，創建的填充圖案與邊界關聯，移動邊界位置或改變邊界形狀，圖案將隨之改變。

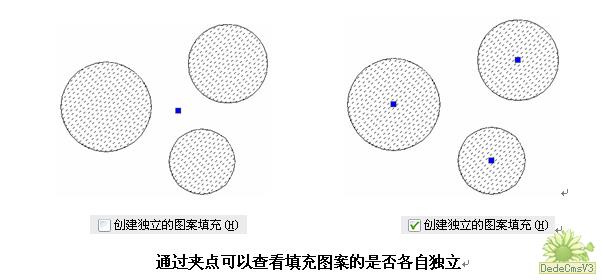

    創建獨立的圖案填充：對于有多個獨立封閉邊界的情況下，中望CAD可以用兩種方式創建填充，一種是將幾處的圖案定義為一個整體，另一種是將各處圖案獨立定義，如下圖所示，通過顯示對象夾點可以看出，在未選擇此項時創建的填充圖案是一個整體，而選擇此項時創建的是3個填充圖案。#p#分頁標題#e#

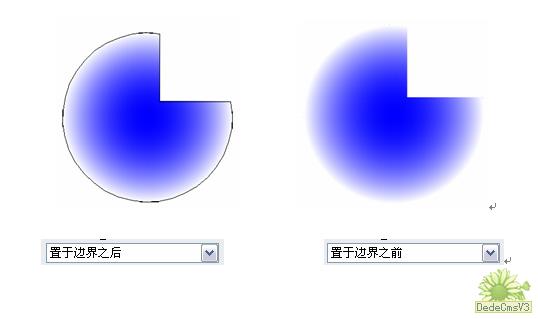

    繪圖次序：當填充圖案發生重疊時，用此項設置來控制圖案的顯示層次，下面的4個示圖展現了指定特定設置的效果，當選擇

時，則按照實際繪圖順序后繪制的對象處于頂層。



#p#分頁標題#e#

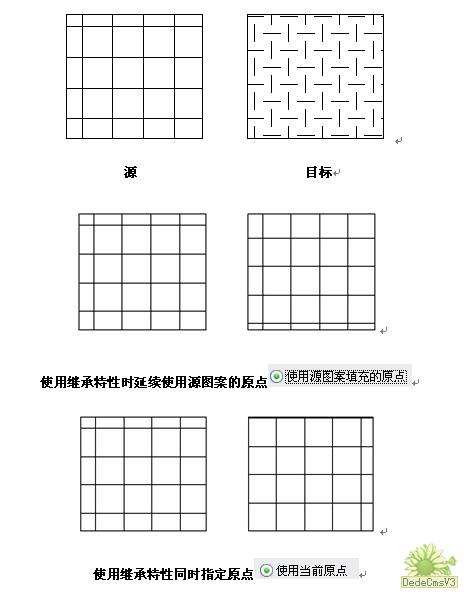

    繼承特性：用于將源填充圖案的特性匹配到目標圖案上，并且可以在繼承選項里指定繼承的原點。






:

     邊界集：定義以“指定內部點”方式定義邊界時要分析的對象集。當使用“選擇對象”定義邊界時，選定的邊界集無效。

默認情況下，使用“添加: 拾取點”選項來定義邊界時，系統將自動分析當前視口范圍內的所有對象。通過重定義邊界集，可以在定義邊界時忽略某些對象，而不必隱藏或刪除這些對象。對于大圖形，重定義邊界集也可以加快生成邊界的速度。

#p#分頁標題#e#

以當前視口范圍內的所有對象作為邊界集，使用


搜索邊界時將計算當前視口內的所有對象。



:

當執行新建按鈕后，選擇部分范圍內的對象，此處出現“現有集合”項，表示當使用




搜索邊界時只搜索新建的這部分對象。

#p#分頁標題#e#

    保留邊界：此選項用于以臨時圖案填充邊界創建邊界對象，并將它們添加到圖形中，在對象類型欄內選擇邊界的類型是面域或多段線

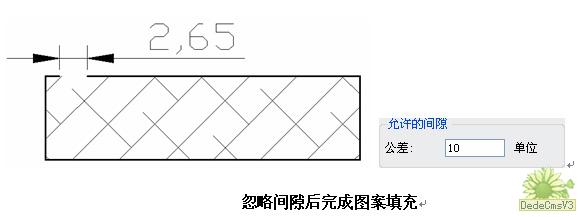

   允許的間隙：一幅圖形中有些邊界區域并非是嚴格封閉的，接口處存在一定空隙，而且空隙往往比較小，不易觀察到，造成邊界計算異常，中望CAD2008i考慮到這種情況，設計了此選項，使得在可控制的范圍內即使邊界不封閉也能夠完成填充操作。例如有一個邊界上存在2.65個單位的缺口，將“允許的邊界”里設置為10，則可以將其視為封閉邊界進行填充。#p#分頁標題#e#

    通過兩篇《中望CAD2008i填充功能實用指南》的介紹，全新的Hatch功能已經展現在廣大用戶面前，這些功能既簡單易用，更提高了繪圖效率，相信掌握以后一定會對實際工作有極大的幫助。事實上，隨著工作壓力的不斷加大，不少設計師都希望能從日常繁雜的設計工作中解放出來，而使用一款好的CAD軟件，既不影響設計效果，又可以有效節省工作時間。
