我們用ACAD作圖，利用拋物線來定位也是一種簡便的方法
下面我把畫圖的過程做一介紹（尺寸的不同無關緊要）。表達不清可參照圖片。

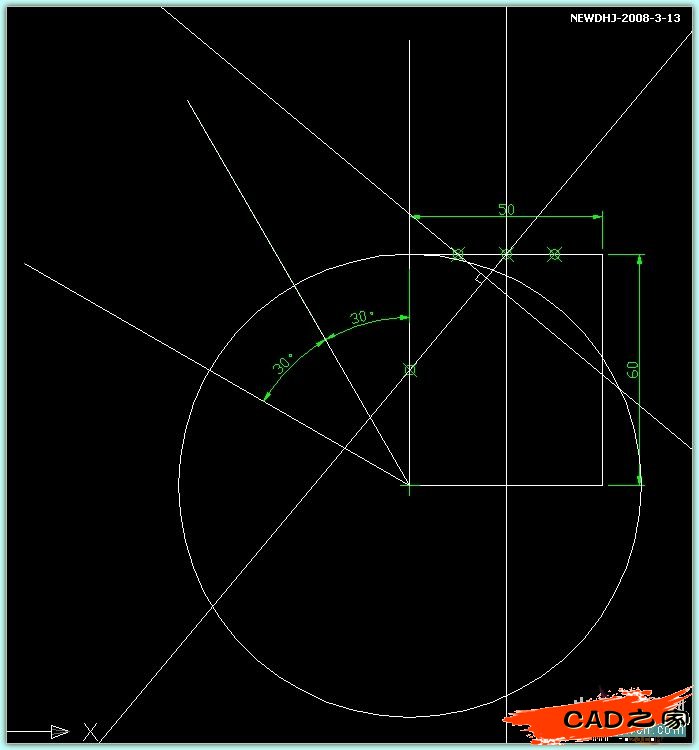

1、作基本圖形和等分點
2、作三條構造線和一個圓
3、矩形邊上畫一長線（大約寬的2倍左右），復制、旋轉30°、60°各一條。60°線與圓有個交點
4、封閉右邊三角形做成面域

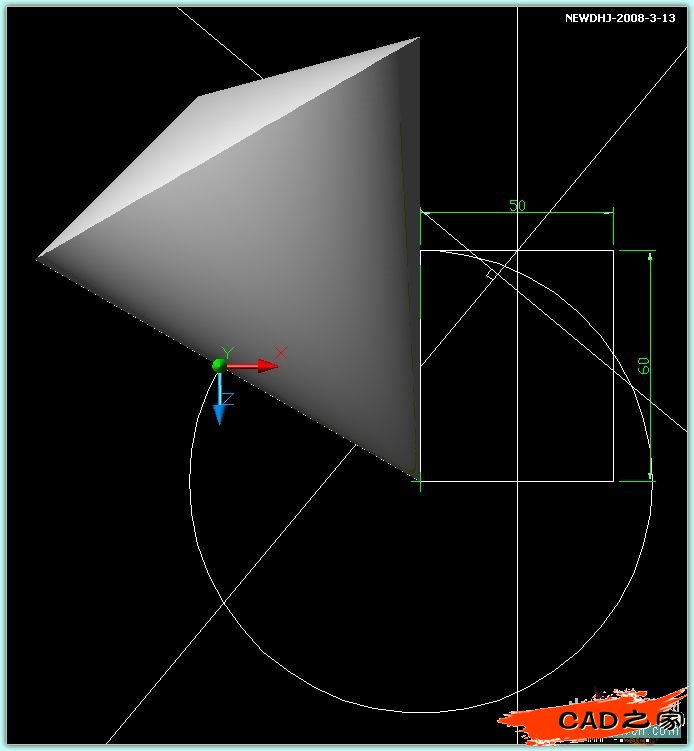

5、旋轉面域成圓錐體

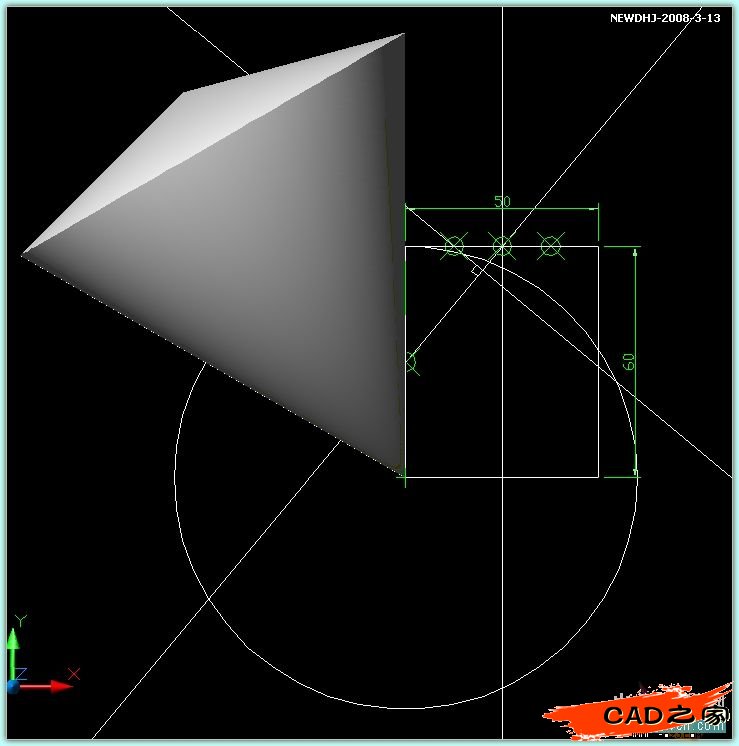

6、移動原點 UCS，X 軸旋轉 UCS 90°（參照圖）
