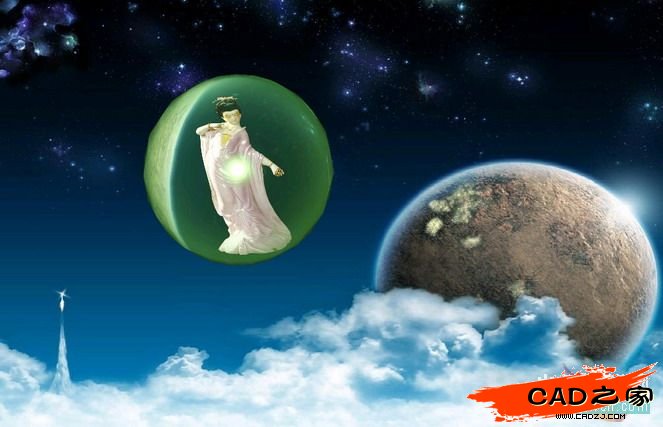

先看用 CAD2006制作和渲染“嫦娥奔月”的配景作品，如下圖所示：

“嫦娥奔月”配景作品的制作方法：

由于AutoCAD自帶的配景庫的配景圖很少，一般都沒有使用它。其實恰如其分的調用它的配景功能，能收到事半功倍或意想不到的效果。為幫助新手更好的應用CAD的渲染功能，特撰寫“嫦娥奔月”的作法如下：

一、創建一個球體

二、插入配景圖：以下內容需要回復才能看到
1、擊“視圖/渲染/配景庫/新建”按鈕，調出“新建配景庫”對話框”：
（1）、“名稱”欄，自己命新建文件名（本例為仙女）；
（2）、“圖像文件”欄，瀏覽自備的透明的圖像文件（本例為藝術品SGDX17.JPG）；
（3）、“不透明文件”欄，瀏覽自備的不透明的圖像文件（本例為藝術品SGDX17A.JPG）；
完成后按“確定”鍵就建立了，但提是問是否存盤為render.lli文件時，回車確認即可。

2、擊“視圖/渲染/新建配景”按鈕，調出“新建配景”的圖庫對話框：
（1）、尋找剛才新建的文件（本例為仙女）；
（2）、“高度”可預設，也可默認后在屏幕修改；
（3）、擊“位置”按鈕，確認插入位置。插入一般在平面內進行。插入的圖片顯示為“△”形，很小，應打scale命令放大。
（4）、用move命令調整三角形到適當?shù)膞/y/z坐標處。（本例是移動到球體內）。

三、對球體附材質：
1、本例選擇CAD自帶的綠色玻璃材質；
2、調整玻璃材質的參數：透明度90％左右；
3、折射：本例采用0.8318，目的是將地球的一小塊折射到月球的左邊。

四、設置天空的背景圖片：本例選擇了有地球在宇宙旋轉的圖片。

五、“渲染/照片級跟蹤渲染”成圖。

經過這樣的構思，就制作成功一幅“嫦娥奔月”的圖片了。

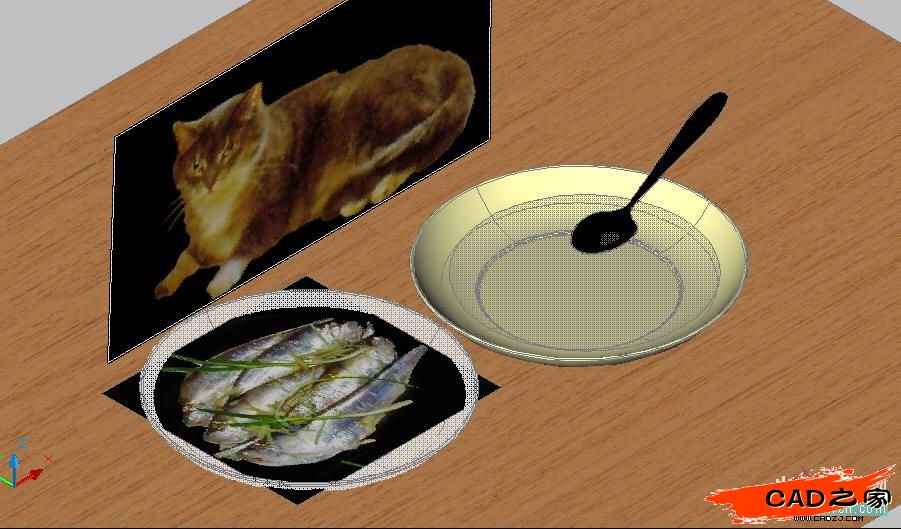

上面所述，僅適用于CAD2006及其以下版本。至于2007~2009版本，因已取新建消配景圖命令，可用透明與不透明貼圖功能實現，這里，僅將最近貼的“盤中餐”效果圖為例，簡單說明一下，為使表現貓和魚就采用了此法：在三維圖中創建一個平面和一個立面的面域，用透明與不透明相配套的貼圖，附材質后如圖1所示

執行渲染命令后就得出了圖2的效果圖了
