大家知道，在沒有建筑軟件的情況下，單純?cè)贏utoCAD中創建多層建筑的三維模型，是非常麻煩的，即使是熟手也要弄得頭暈?zāi)X脹。從AutoCAD2007版本起，增加了許多三維功能，尤其是多段體和掃掠命令，為建筑師快速建模提供了得心應手的工具，現談?wù)劧鄬咏ㄖ目焖俳?wèn)題。

先來一幢兩年前由AutoCAD制作渲染的樓房效果圖

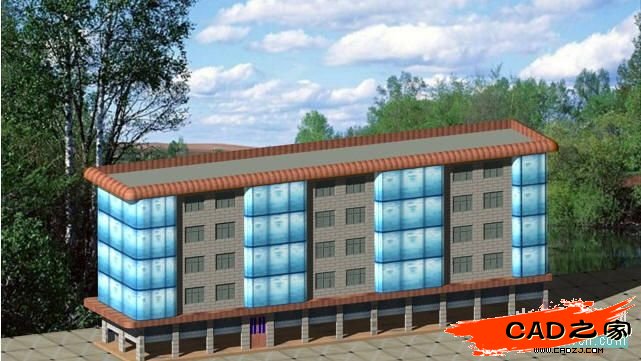

附圖-1：

這幢多層幕墻樓房，沒有用建筑專業軟件，僅僅是用了8個ACAD命令就快速的建立了三維模型。哪8個命令呢？
1、用pline“多段線”命令劃墻的軸線和門窗洞的一條平行線。
2、用Polysolid“多段體”命令，將軸線和門窗洞的平行線生成具有高度和厚度的墻墻和門窗洞口塊實體。
3、用move“移動”命令移動門窗洞口塊或移動一層樓房。
4、用subtract“差集”命令，在墻體中摳出門窗洞口。
5、用insert“插入”命令插入三維門窗塊。
6、用3darray“三維陣列”命令，將一個標準層樓房，陣列為多層樓房。
7、用box“長方體”命令繪制雨蓬、屋蓋和地坪實體。并“差集”命令改長方體屋蓋為帶女兒墻的凹形屋蓋。
8、用fillet“圓角”命令對檐口、雨蓬予以圓角。
