嘿嘿，今天看見一個問題貼，尋求如何自定義線型，自己操作了許久，都不太順，后來轉換一想，即然ＣＡＤ有自帶線型，為什么不利用它原來的文件，加以編改下（不動其它參數，照葫蘆畫瓢），不又是一個新線型！沒想到，一試就成，嘿嘿，現在拿出來分享下！～

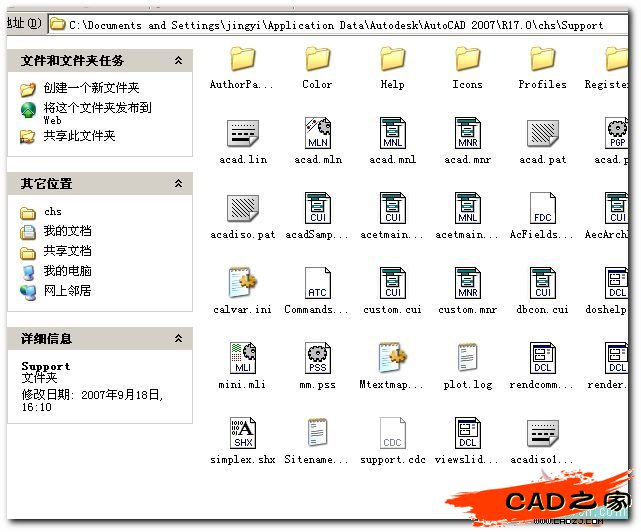

先如何圖，找到以下路徑

再找到這個文件，雙擊打開

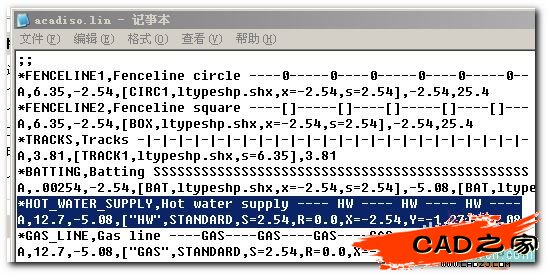

打開文件后，找到和你錄求最相近的線型，我以那個求助問題貼為例，他是要＂熱管---熱管---＂1為線型！我們就找到如下圖這種加以修改下

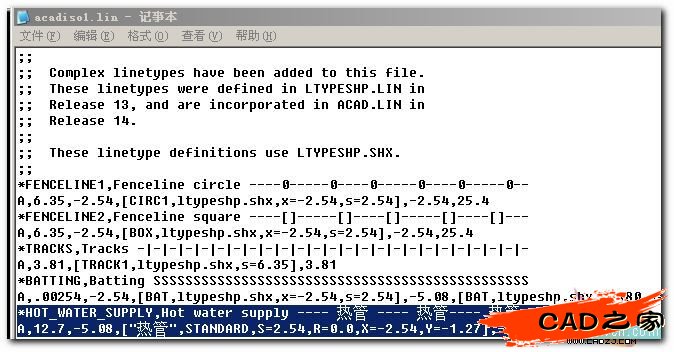

把中間的＂ＨＷ＂兩字改成＂熱管＂，注意，第二行中的ＨＷ也要改成＂熱管＂，第一行是線型的簡單描述．

如下圖

改完后，可另存為，記住文件名！

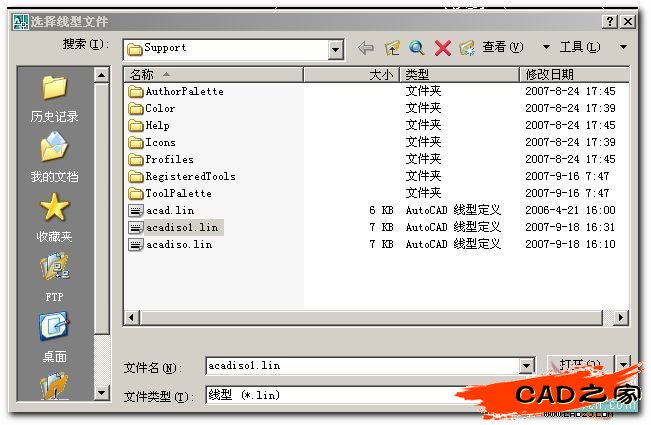

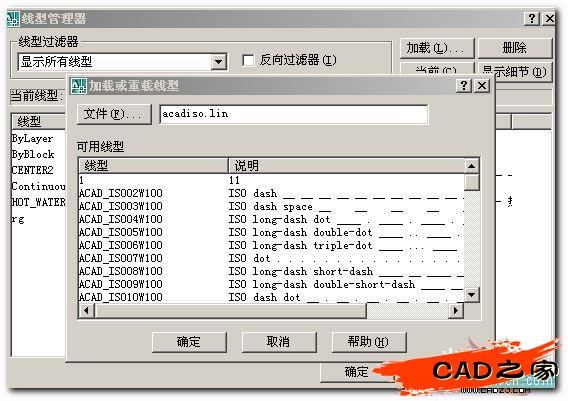

回到ＣＡＤ界面，打開線型界面管理器／加載／文件／找到剛才那個ＬＩＮ文件名

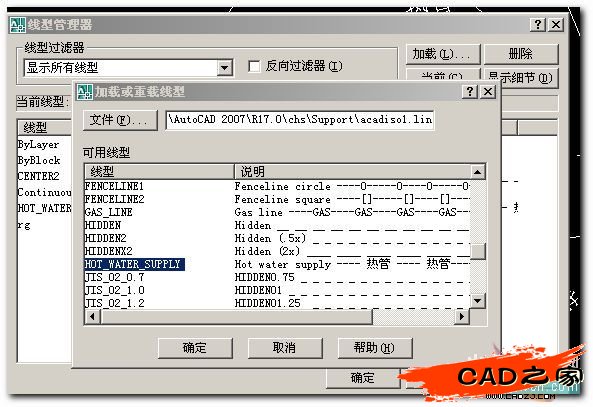

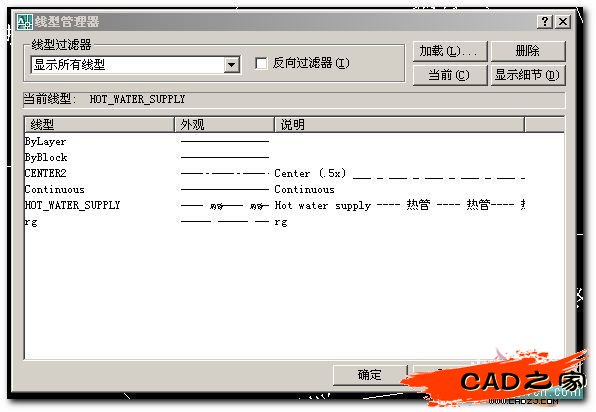

確定后，回到界面，嘿嘿，現在看見了沒

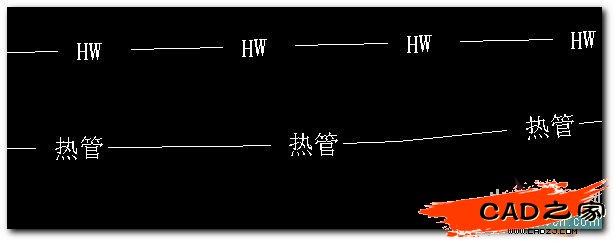

繪制出的效果

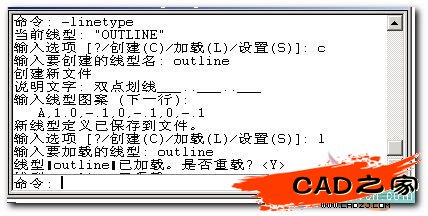

在命令行也可實現自定義型，但有點麻煩

如圖
