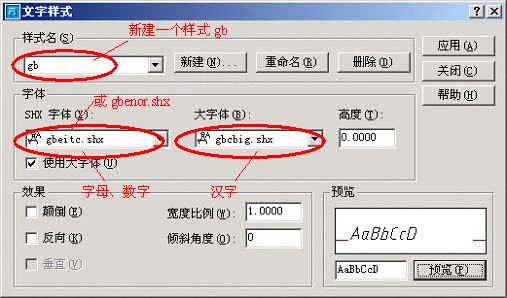

文字樣式設置：AutoCAD中應優先考慮*.shx即AutoCAD的專用字體（SHX字體），下圖是符合國標文字樣式。

（中國國家標準漢字是長仿宋體）

尺寸樣式的設置：第一步設置公共參數，第二步分別設置各子樣式的參數。

第一步：設置公共參數（1~5）

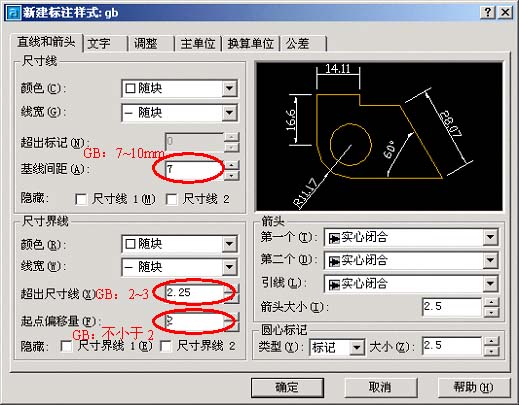

1，新建GB樣式，在“直線和箭頭”卡片上設置尺寸線、尺寸界線等參數如圖。

圖中起點偏移量為建筑圖的標準，如果是機械圖，可以按默認值不變。

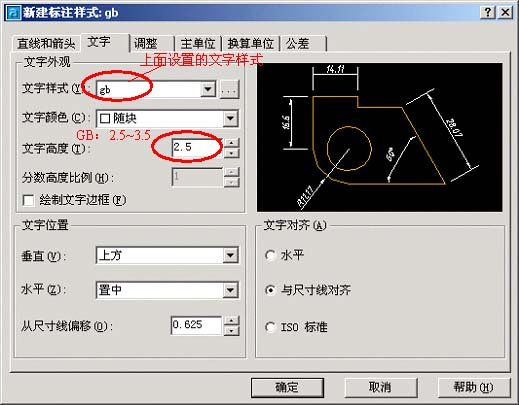

2，選擇尺寸文字樣式

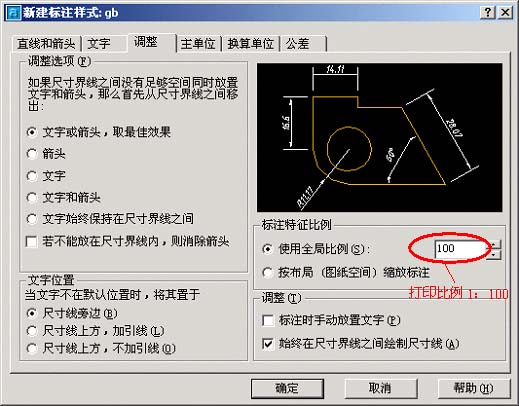

3，考慮標注比例因子 （一般不選擇）

比例因子DIMSCALE取比例的倒數，如出圖比例為1：50，DIMSCALE=50；如 出圖比例為1：100，DIMSCALE=100……，這是在模型空間出圖的情況。如果利用布局，則選擇“按布局（圖紙空間）縮放標注”，不必指定 DIMSCALE的值。

圖4

4，單位可以是缺省值

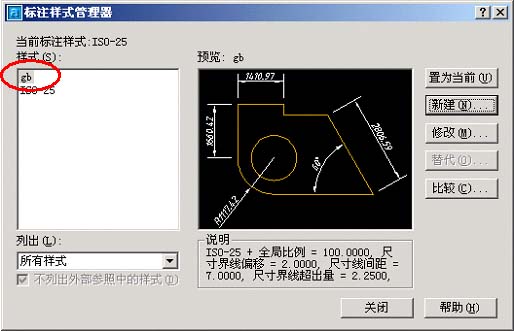

5，公共參數設置完畢，點擊“確定”，返回上一級對話框，看到新建的gb樣式。CAD之家 m.66xx77.com

圖6

第二步：分別設置各子樣式（6~14）：線性標注、直徑標注、半徑標注、角度標注

6，設置線性尺性標子樣式 （機械類圖紙不需 要設置線性尺寸標注樣式）

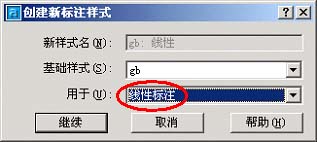

緊接5繼續“新建”，在“用于”下選擇“線性標注”。

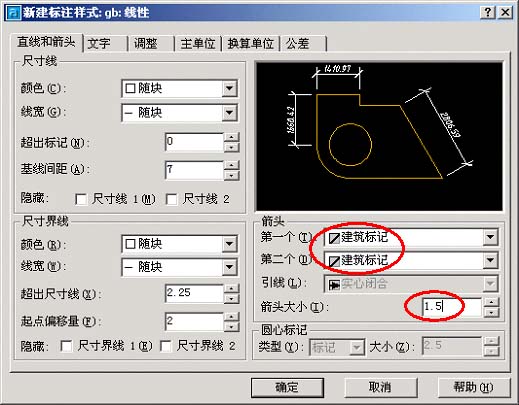

7，點擊“繼續”，為線性標注設置參數。

對于建筑圖，只需修改箭頭為建筑標記，同時將箭頭大小的值改小一些。此處的值為斜線的水平投 影長度，國標要求斜線長2~3mm。

其他所有參數均按公共參數設置，如果為機械圖，箭頭及其大小也不必改。

8，點擊確定，看到gb樣式下的線性標注子樣式。

9，設置直徑標注子樣式。

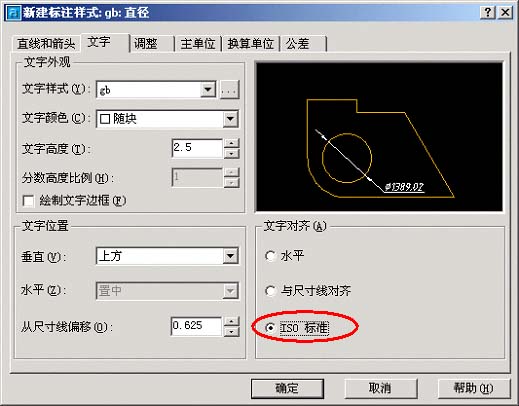

緊接8繼續“新建”，在“用于”下選擇“直徑標注”，點擊“繼續”，為直徑標注設置參數。先 將文字對齊方式選為“ISO標準”，這樣可以使直徑尺寸成水平標注（這只是一種習慣）。#p#分頁標題#e#

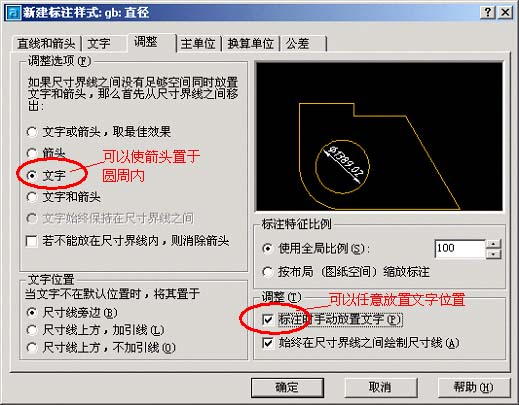

10，對直徑標注的文字及箭頭位置作調整。

11，點擊“確定”完成gb樣式下的直徑標注子樣式。

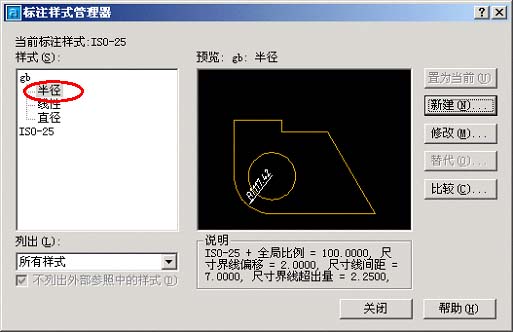

12，半徑標注子樣式與直徑標注的設置完全相同。

注：即使是建筑圖，其直徑、半徑、角度尺寸仍用箭頭。半徑標注子樣式與直徑標注的設置完全相 同。

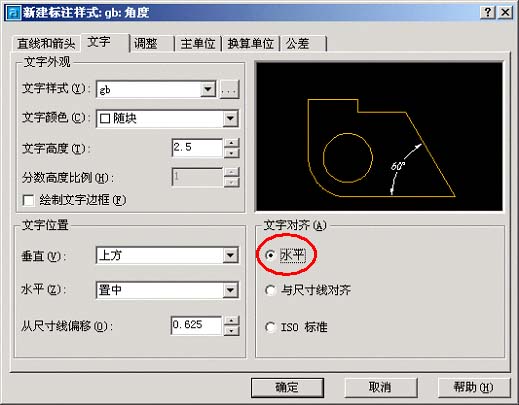

13, 設置角度標注子樣式。

角度標注國標要求文字水平注寫。

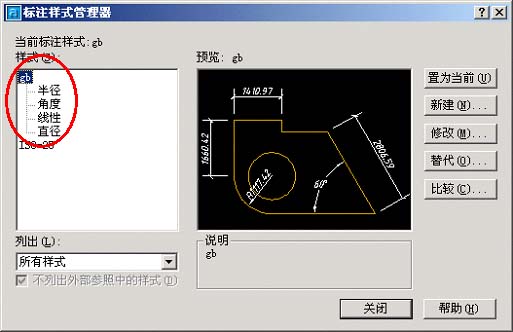

14，OK，符合國標的尺寸標主樣式設置完畢，將gb樣式置為當前樣式即大功告成。

是不是有些麻煩，沒關系，將設置好的樣式保存與自己的樣圖中。

以下是文字詳解：

以下介紹標注樣式修改的各選項卡：

一、線和箭頭： 　　

標注樣式分為三個部分，即標注線、延伸線及標注文本。這三個部分都可以分別設置其顏色，另外標注線、延伸線還可分別設置它們的線寬。在實際應用中， 最好是將它們的顏色設置為隨層，線寬也設置為隨層。在些人喜歡將其設置為某一種顏色(如綠色)，說這樣可以不必轉換圖層就可以標注出不同于當前對象顏色的 標注尺寸，然而卻不便于管理，因為你所有的標注對象頒布在不同的圖層中(雖然顏色相同)，當你需要將標注隱藏起來的時候你就不知用什么方法去處理。如果使 用的是隨塊，則當你將帶有該標注對象的圖形作為圖塊插入其它圖形時(未炸開)，標注對象將會跟隨圖層所在圖層的顏色顯示，而不是標注對象所在圖層的顏色顯 示。

標注線的延伸量的是當箭頭樣式使用的是斜杠線時(建筑上最常用)標注線向外的伸出量，由于機械制圖一般采用的是箭頭，所以些項無效。

基線間距指的是在基線標注時，兩標注對象標注線間的垂直距離，注意該設置只在基線標注時有效，而在手工標注時兩標注線的距離是手工進行而不受限制。 設置值一般為8。

標注線的抑制則為不顯示，可以不顯示標注線的前半段或后半段，或者都不顯示(可以比較少見)，該項主要是針對不同的標注對象而進行局部修改，在標注 型式的設置時一般都保留而不抑制。 延伸線與標注線的延伸量即是延伸線超出標注線的長度。在機械制圖中，一般設置為2。

延伸線與標注點的偏移量指的是當指定標注點時，延伸線起點與該點的距離，如果人指定了一段偏移量，則會看到延伸線不是開始于標注點，而是在標注點之 外出現。一般此值為0，則沒有偏移量。

延伸線的抑制與標注線的抑制道理一樣，一般延伸線與標注線的抑制是配合同時使用，以產生半邊的標注效果。

箭頭的樣式很多，實際的使用不多，對于機械制圖，用得最多的是箭頭，箭頭大小為4，而在短距離的連續標注時，由于箭頭太大，容納不下，可調整為小圓 點(dot)。所以在此設置中使用的是箭頭，大小為4。至于小圓點只是針對特殊的要求進行局部調整(可采用本站提供的箭頭修改程序，具體見“工具下載”中 的“程序下載”)。

中心點標記指的是在進行直徑和半徑標注時的圓心標記，一般不采用，而對于部分小半徑可局部修改為十字叉線。

二、文本

文本指的是標注文本(以前版本稱為注解)，你可以選擇文本的字型、顏色、文本高度以及文本的位置等。

字型一般采用默認的standard就可以，因為標注文本與一般文本一樣，沒有什么特殊要求。

文本高度一般設置為3.5。

小數部分高度一般用于其他單位制，在機械制圖的十進制中，該項無效。

文本的垂直位置一般為上側，對于角度標注也可設置為中心(此時標注線斷開)。

水平位置一般為對中，標注后再根據實際情況進行調整。

與標注線的偏移距離指的是文本底部與標注線的距離，設置為1。

文本的對齊方式有三種：水平、對齊標注線、ISO標準。ISO標準指的是文本在延伸線之間時平行于標注線，而文本在延伸線外時為水平。對于半徑、直 徑標注采用的是“ISO標準”，而其它的標注則采用“對齊標注線”。

三、對齊：　

對齊指的是標注的排列方式。 對于文本及箭頭的排列，主要發生在標注距離小而不能同時容納文本格箭頭在兩延伸線之間時，首先移到延伸線之外的對象。在選項中，一般選擇的為第一項，即自 動調整文本和箭頭，使用該項時，箭頭總是首先移至線外，當你將文本移到線外時，如果線間能容納箭頭，則箭頭會自動移至線內。而直徑標注，不知是 AutoCAD的問題還是故意，在使用自動調整的時候，如果文本在線內時，直徑標注只出現半邊的箭頭，而文本在線外時，才會出現兩端的箭頭，所以在直徑標 注的設置中，此選項使用的是“文本和箭頭”一起調整，這樣才能使文本在線內時出現兩端的箭頭。

文本位置指的是當文本不是在其自動放置的位置上時(即在你填完標注后拖動標注文本)，文本與標注線之間是怎樣進行連接，一般使用的是置于標注線側， 而當進行小尺寸的連續標注時，再進行局部的修改，將其更改為第二項“標注線外，使用引線”。

標注內容的比例是指文本的高度、箭頭的大小等與尺寸有關的項按比例進行而顯示出來。一般為“1”。 細致調整有以下兩項：

標注時手動放置文本指的是在標注結束前還要確定文本的放置位置。一般不選。

始終繪制延伸線間的標注線。如果不選時，當箭頭處于延伸線之外，則延伸線之間的標注線段不會繪出。所以該項應該選中。

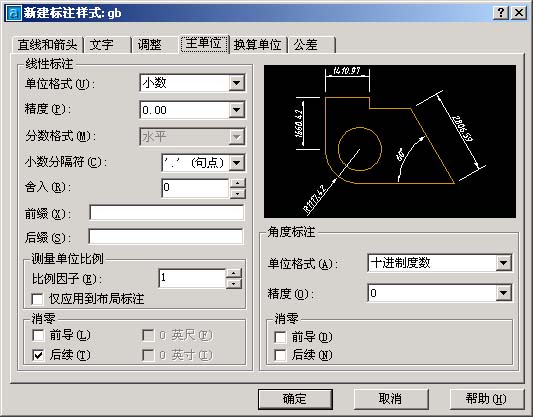

四、主單位：

在主單位選項卡中分為線性標注(包括半徑、直徑、坐標)和角度標注。

單位格式即為單位制，對于機械制圖，使用的是十進制(Decimal)。

精度一般保留小數點后兩位(即0.00),這樣，制圖過程中如圖繪制不準確或標注時捕捉不準時可以從標注的小數部分反映出來。

分數格式指的是分數的堆疊方式(上下堆疊或斜向堆疊)，由于我們采用的單位制為十進制，所以此項無效。

小數點指的是小數點的樣式，可以是逗號“,”或圓點“.”，在中國，還是用圓點好。

舍入規則指的是以所填數字為基數進行四舍五入，即舍入后的尺寸為基數的倍數。比如所填基數為0.25，如果實際尺寸為0.20，所顯示出來的也是 0.25，如果實際尺寸為0.40，由于它較接近于0.25的倍數0.50，故而顯示為0.50。在一般的機械制圖中，由于采用了精度進行控制。抽以此項 填為0，即不采用舍入規則。

前綴和后綴是在標注尺寸的前或后增加一些字符，如直徑符號“φ”，半徑符號“R”或其它文字。

度量的比例因子指的是顯示的尺寸文本與實際的尺寸的比例，由于有些圖形必須縮小或放大以適應圖框的大小，所以圖形中的實際尺寸已不能代表零件的實際 尺寸，通過該項，你可以將圖形中的尺寸乘以一個比例因子以與零件的實際尺寸相配。如果你所繪制的圖形為2：1(放大一倍)，那么你在比例因子項所填的比例 應該為0.5，而如果你所繪制的圖形為1：2(縮小一倍)，則比例因子應為2。通常情況下，如果圖形為1：1，該比例因子為1。

只應用到布局標注中指的是該比例因子的設置只適用于圖紙空間，對于模型空間無效。

零抑制(消零操作)即消除多余的零，一般前導的零不能省略，而小數點后的后繼零可以省略。

角度標注的單位格式有多種可以選擇，在機械制圖中，你可以選擇“十進制”或“度、分、秒”兩種。精度保留小數點后兩位或一位都可以。零的抑制與線性 標注相同。

五、換算單位　

換算單位在機械制圖中一般不采用，其中的選項大致與主單位中相同，不同的解釋如下：

與主單位的倍數主要是針對不同的單位，如毫米和米，它們的倍數是1000，則可填入1000。

位置可選擇換算單位位于主單位的下側或者左側。

六、公差　

公差一般不在此處直接設置，因為不同的尺寸公差值都不同，只能進行個別的調整，但對于一些通用的選項還應該先設置好。

為了設置公差的一些通用格式，你首先應選擇一種公差方法，比如選擇上下差。然后就可以設置以下內容了。

精度一般為小數點后兩位，對于金屬加工的精密件，公差可設置到小數點后的三位或四位。 上標值和下標值不必填寫。 高度比例設置為0.71(即標注文本為3.5高時，公差文本為2.5高)。

垂直位置為“下” 零抑制為“后繼0”抑制。#p#分頁標題#e#

設置完后把公差方法設置為“無”。這樣就又取消了公差的使用。

對于實際尺寸增加公差及公差的修改，可采用本站提供的“塑料公差輔助標注”程序進行，該程序在工具下載中的程序下載可找到。

完成了以上六個選項卡的設置后，也就完成了標注樣式設置。

對于半徑、直徑及角度等三種子標注樣式可在原來的基礎上進行設置：

半徑標注：文本對齊方式為ISO。

直徑標注：文本對齊方式為ISO；文本位置調整選項為文本與箭頭同時移動。

角度標注：文本垂直位置為中心；文本對齊方式為水平。
