在AutoCAD中輸出圖片方式淺談

由于工作需求，經常需要將AutoCAD文件轉換成圖片插入到Word、Photoshop等應用軟件中進行排版。但是前者是矢量圖，后者都是點陣圖，該怎么辦呢？本人經過多次探索，得到了一些經驗，希望給大家?guī)?lái)一些幫助。

方法主要有三種，分別介紹如下：

第一：截屏

相信地球人都能在鍵盤上找到Print Screen這個鍵，在AutoCAD當前窗口中按下這個鍵后，打開畫圖板，編輯菜單下的粘貼就可以使用了。這樣，AutoCAD中的圖形就被轉換成了圖片格式。

提示：Alt+Print Screen可以捕捉當前對話框的圖形。

評定：此類方法圖像大小受限于顯卡分辨率。一般最大只能達到1280X1024。因此不太適合分辨率要求高的產品，如產品樣本。

第二種：直接輸出BMP文件

在AutoCAD命令行中輸入命令bmpout，系統將彈出一個對話框，要求我們選擇輸出位置和文件名稱。

評定：該方法輸出的圖像質量較好，但是使用了微軟的位圖格式，圖像文件偏大。

第三種：虛擬打印機

下面我們以AutoCAD2004為例，講解整個流程。

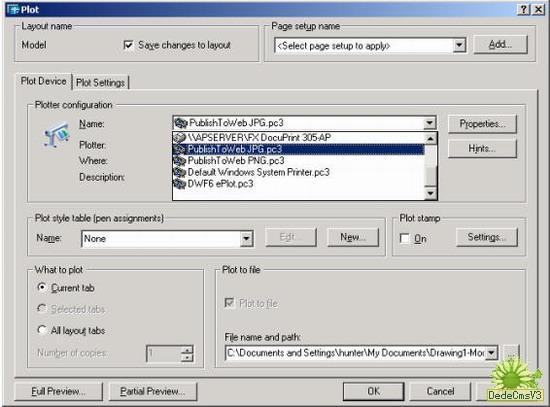

首先我們?cè)诖蛴№?yè)面找到系統配置好的JPG打印機，在右下角選擇好文件存放位置。然后單擊OK確認，系統將把生成的JPG文件保存到您所指定的位置。
