在這篇教程中，作者將使用AutoCAD制作逼真的羽毛球，希望對大家有所幫助。

主要運用到CAD命令如下：L線、REGION面域、RECTANG矩形、C圓 、SPLINE樣條線、REVOLVE旋轉、M移動、ROTATE3D三維旋轉、3DARRAY三維陣列、TORUS圓環。

第一步

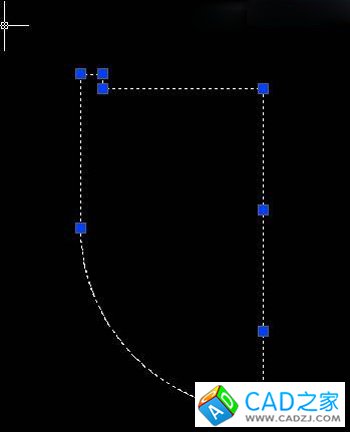

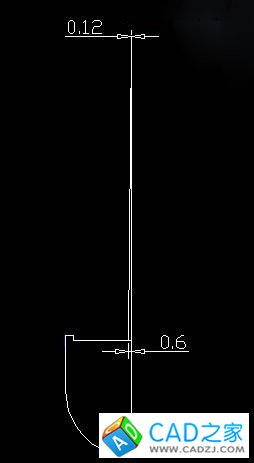

在CAD中按下圖繪一個旋轉面。（圖01）

圖01

第二步

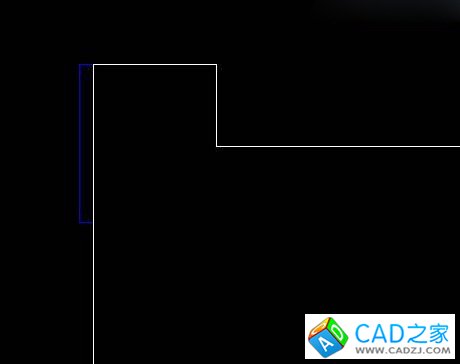

region創建面域，選擇剛做好的圖形。（圖02）

圖02

第三步

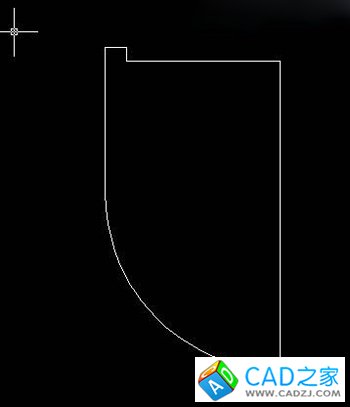

再在左邊,繪一個小四邊形，位置如圖。（圖03）

圖03

第四步

繪羽毛桿旋轉面，上面小，下面大。（圖04）

圖04

第五步

制作羽毛，用spline樣條線繪出形狀，之后創建成面域region，樣式如圖。（圖05）

圖05

第六步

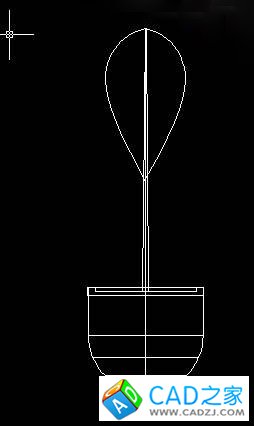

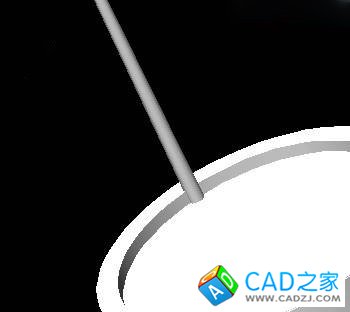

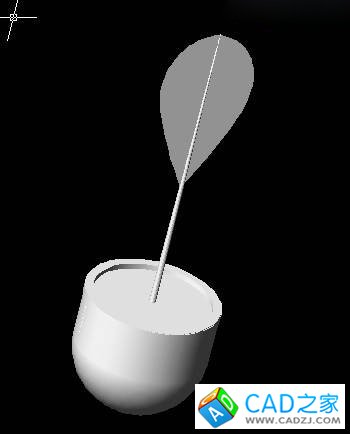

revolve旋轉，選擇所有須旋轉面!EXT拉伸羽毛邊，厚度自定。（圖06、07）

圖06

圖07

第七步

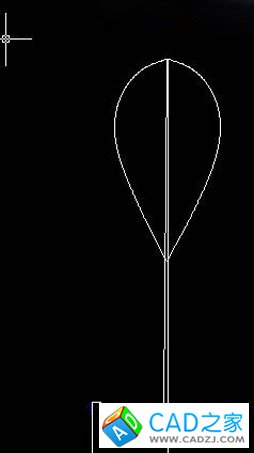

把羽毛桿移動到下圖位置。（圖08）

圖08

第八步

新建坐標，移動坐標到圓桿中心。

rotate3d三維旋轉，指點基點，基點為圓桿中心點，捕捉X軸上兩點，角度為-20（可自定）。

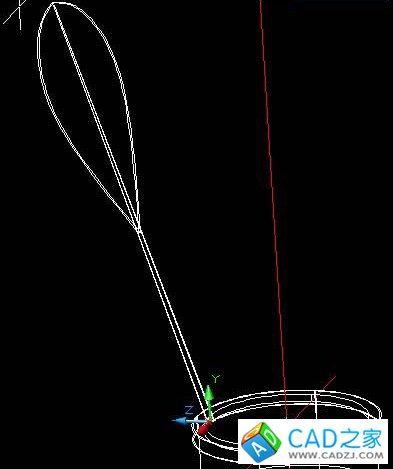

繼續三維旋轉，指點基點，基點為圓桿中心點捕捉Y(jié)軸上兩點，角度為5。（圖09）
