AutoCAD云線的繪制教程

時間:2012-02-24 14:08:06 來源:未知

1.命令格式

命令行：Revcloud

菜  單：[繪圖]→[修訂云線（V）]

工具欄：[繪圖]→[修訂云線]



云線是由連續圓弧組成的多段線。用于檢查階段時提醒用戶注意圖形中圈閱部分。

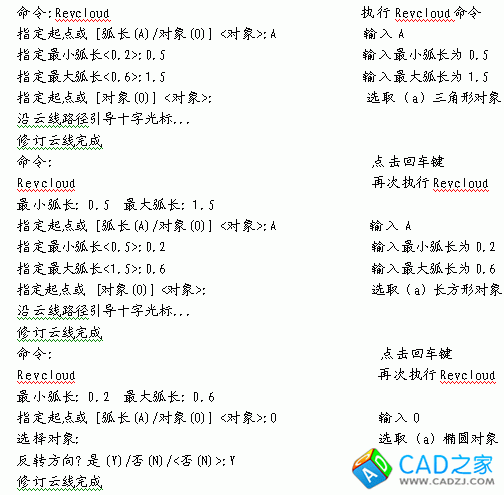

2.操作步驟

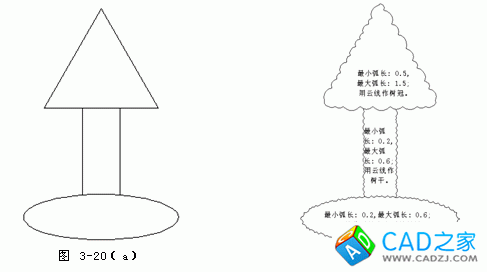

用云線繪制一棵樹，把圖3-20（a）轉化為圖3-20（b），按如下步驟操作：







云線命令的選項介紹如下：

弧長(A)：指云線上凸凹的圓弧弧長。

對象(O)：選擇已知對象作為云線路徑。



3.注意@

云線對象實際上是多段線，可用多段線編輯（Pedit）編輯。
