中望CAD用橋接曲線生成光順過度曲面

時間:2012-03-17 09:08:49 來源:未知

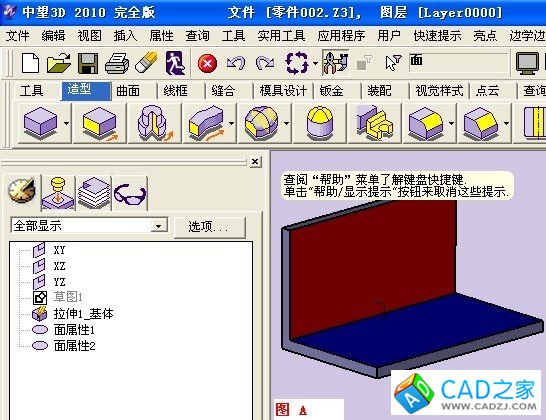

 如下圖所示，需要在紅色面和藍色面之間，創建一個曲面，要求所創建的曲面與兩個面實現相切。最終實現圖B所示效果。

　　



　　

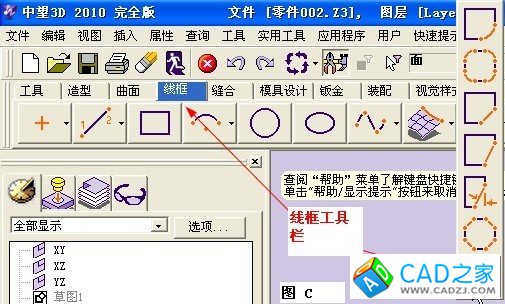

　　要實現圖B所示效果，可以使用中望3D的橋接曲面功能。如下圖所示，在中望3D環境下，新建一空白“零件/裝配”圖檔，選擇線框工具欄下的“橋接曲線”功能按鈕。如圖C所示：

　　

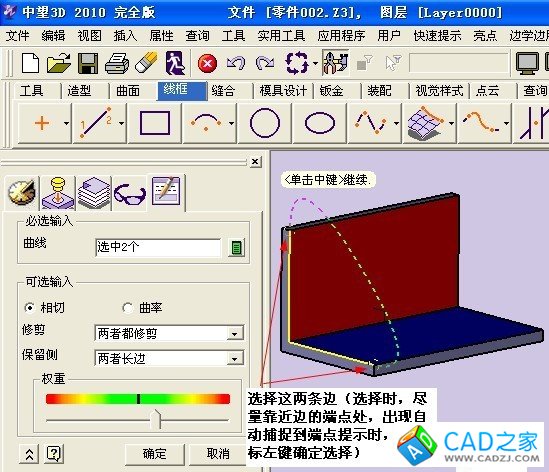

　　依次選擇實體的邊，如圖D所示。

　　



　　這樣就生成了一條橋接兩個邊線的曲線，然后通過拉伸這條曲線，就能夠生成圖B所示的曲面。
