1、標注尺寸公差

AutoCAD提供了標注尺寸公差的多種方法。例如，利用前面介紹過的“公差”選項卡中，用戶可以通過“公差格式”選項組確定公差的標注格式，如確定以何種方式標注公差以及設置尺寸公差的精度、設置上偏差和下偏差等。通過此選項卡進行設置后再標注尺寸，就可以標注出對應的公差。實際上，標注尺寸時，可以方便地通過在位文字編輯器輸入公差。

2、標注形位公差

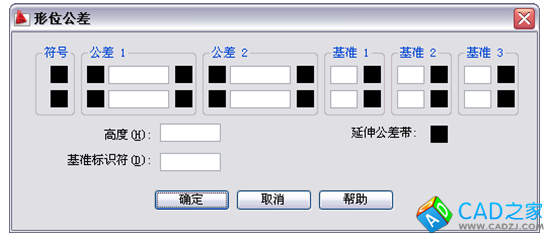

利用AutoCAD 2012，用戶可以方便地為圖形標注形位公差。用于標注形位公差的命令是TOLERANCE，利用“標注”工具欄上的公差按鈕或“標注”|“公差”命令可啟動該命令。執(zhí)行TOLERANCE命令，AutoCAD彈出后面的圖所示的“形位公差”對話框。

其中，“符號”選項組用于確定形位公差的符號。單擊其中的小黑方框，AutoCAD彈出如下圖所示的“特征符號”對話框。用戶可從該對話框確定所需要的符號。單擊某一符號，AutoCAD返回到“形位公差”對話框，并在對應位置顯示出該符號。

另外“公差1”、“公差2”選項組用于確定公差。用戶應在對應的文本框中輸入公差值。此外，可通過單擊位于文本框前邊的小方框確定是否在該公差值前加直徑符號；單擊位于文本框后邊的小方框，可從彈出的“包容條件”對話框中確定包容條件。“基準1”、“基準2”、“基準3”選項組用于確定基準和對應的包容條件。通過“行位公差”對話框確定要標注的內(nèi)容后，單擊對話框中的“確定”按鈕，AutoCAD切換到繪圖屏幕，并提示：輸入公差位置:在該提示下確定標注公差的位置即可。
