(3)插入電磁換向閥的草圖及螺紋孔和定位孔特征

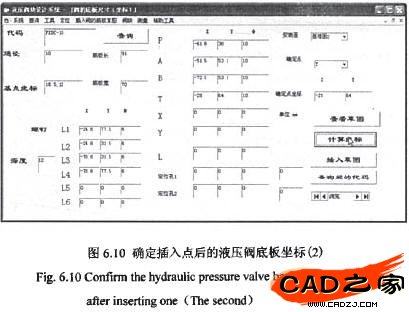

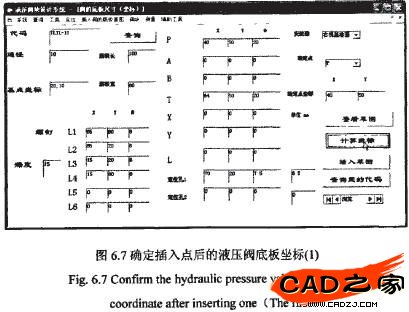

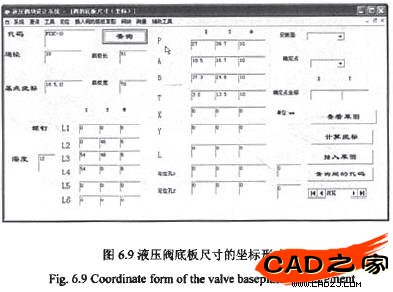

由液壓原理圖可以知道，溢流閥的T口與基準面3上的電磁換向閥的T口相通，通過圖6．7計算后的溢流閥T口的坐標，通過查詢系統查詢換向閥的尺寸坐標，如圖6．9所示，確定電磁換向閥的T口的坐標，然后計算其他坐標，如圖6．10所示，與弳)步驟相同插入電磁換向閥的草圖。
