根據孔道連通要求，可以從3個方向進行剖切，從圖6．15中可以看到剖切位置。經檢驗，滿足連通關系要求，該通的孔都已經通，不通的不通，并且達到安全壁厚。并且不通的孑L道達到了安全壁厚。

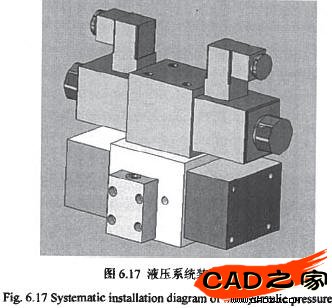

(8)從三維標準件庫調用液壓元件進行虛擬裝配，裝配好的系統如圖6．17所親。

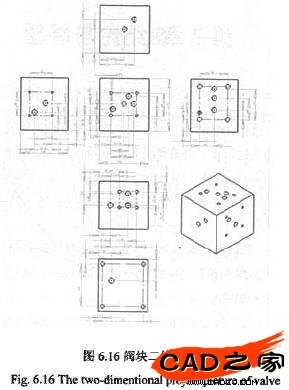

(7)在SolidWorks里為閥塊創建2DT程圖，輸出二維工程圖如圖6．16所示。
