一、COMSOL Desktop——全新的突破性用戶界面

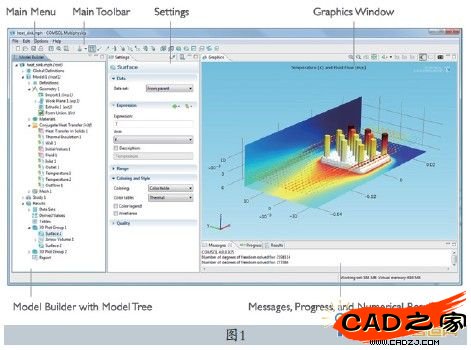

　　COMSOL桌面提供了清晰的模型樹，與當今主流CAD軟件類似的桌面架構，使用戶可以輕松地完成從建模過渡到分析的整個過程，猶如在CAD中建模一樣便捷地掌控仿真分析的每個環節，如圖1所示。其集功能性、結構性、審美于一身，使用戶能夠更加容易地模擬復雜的現實問題。例如，COMSOL桌面提供了豐富的工具欄，可以同時顯示模型、修改、添加或刪除設計仿真參數，并為用戶的仿真生成條理、有序的模型控制樹。COMSOL桌面由多個窗口組成，其中包括模型樹、設置、圖形顯示、消息、求解進程以及幫助等功能窗口，可以根據用戶實際的仿真需要隨時添加或刪除窗口。

　　二、靈活的習慣定制

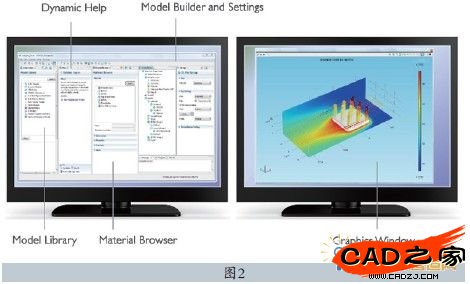

　　桌面定制，能夠帶給設計師最舒適、便捷的工作環境。用戶可以根據自身的工作習慣輕松定制桌面窗口，所有窗口的大小、位置都可以任意、自由的改變。所有窗口都可以脫離操作桌面，在電腦屏幕上可以靈活自如地顯示或隱藏。在COMSOL Multiphysics中，還可以保存用戶的自定義習慣設置，在下次啟動時，會自動按照用戶的習慣設置啟動。值得一提的是，COMSOL Multiphysics還支持多屏系統架構，可同時在不同的顯示器上分別顯示菜單和模型，不僅一目了然，還能提升視野、開拓思路，如圖2所示。

　　三、LiveLink系列與主流CAD軟件融于一體

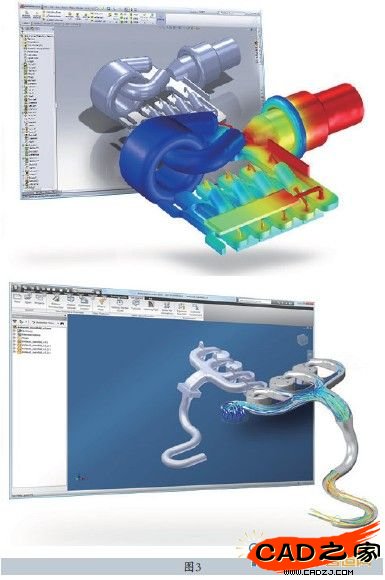

　　V4.0版本中包含的LiveLink系列產品，使CAD用戶可以通過COMSOL平臺精確地模擬出新產品的真實物理效應。每個LiveLink 接口都實現了COMSOL Multiphysics與當前主流CAD軟件的雙向無縫鏈接，以便CAD模型中所指定的每一個特殊參數都能夠與仿真幾何相關聯，如圖3所示。除SolidWorks LiveLink、Inventor Livelink 和Pro/ENGINEER LiveLink之外，COMSOL Multiphysics還為其他CAD軟件提供了單向?qū)虢涌冢热鏢olidEdge、CATIA等。此外，當然還為那些需要將COMSOL Multiphysics模型融入一個擴展計算技術以及開發環境的用戶準備了MATLAB的LiveLink接口。

　　四、更高的效率Streamline

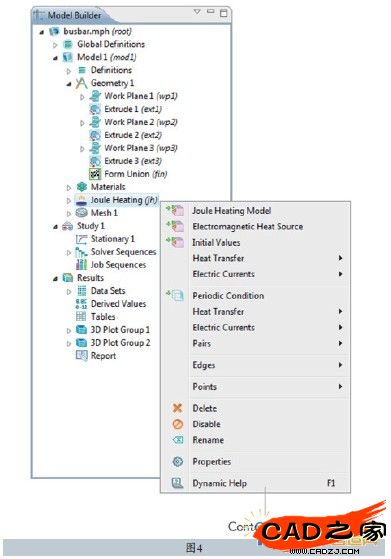

　　COMSOL Multiphysics V4.0用戶界面引入了新的模型創建器，使得建模過程更加流暢、高效。先進的模型樹設計，使得模型創建器遠遠超越了模型大綱的功能。模型創建器為用戶提供了一個 圖形化編程環境，使其能夠動態地控制仿真模擬的各個環節。通過對模型創建器中各個節點的操作，可以使用戶的模擬更直接、更流暢、更靈活，如圖4所示。

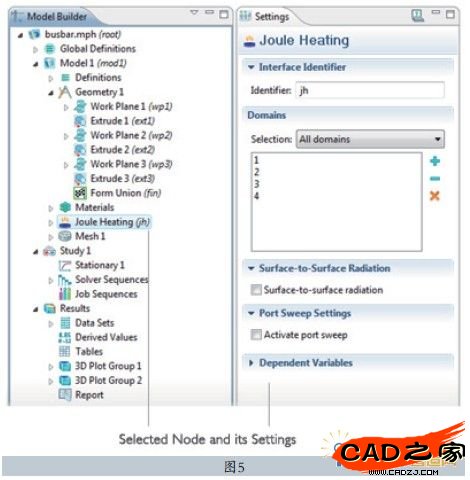

　　在模型創建器窗口中，可以清晰地顯示建模過程中的每一步，從定義全局變量到最后的結果顯示。此外，右鍵點擊模型樹中的任何一個節點，都會出現相應的操作內容菜單，其中包括創建模型過程中所需的全部功能。這樣，用戶只需點擊右鍵就可以進行所有步驟的操作，而不必再通過不同的窗口進行不同的操作設置(如幾何模型、物理場、網格以及結果顯示等)。如果在模型創建器中選擇了具體的操作節點，在相鄰的右側窗口中就會出現相應的參數設置窗口，如圖5所示。

　　通過簡單的左鍵點擊相應的節點，可以回到任何一個特定的設置窗口。顯示結果有獨立的工作區，無需打開多個窗口。當創建一個模型時，每一步都將被記錄在模型創建器中。例如，當用戶的模型需要進行多個步驟才能完成時，這些步驟都將被記錄在模型創建器中以便于將來進行查看和修改(可以查看圖5中幾何創建部分)。用戶可以隨時對這些步驟的每一個環節進行更改，而無需重復整個建模過程。根據不同需要，也可以利用模型創建器自由地設置復雜的求解順序。

　　五、在Windows HPC Server 2008中運行COMSOL Multiphysics

　　COMSOL Multiphysics V4.0完美支持Windows HPC Server 2008 系統，為仿真模擬和虛擬樣機提供了一個可擴展且并不昂貴的高性能計算解決方案。

　　“以COMSOL公司為代表的科學與工程軟件開發商正在積極開發能夠在Windows HPC Server 2008系統下運行的大型工具包，這些性能優異、功能強大的開發工具可以有效地幫助科學家和工程師們大幅提升他們探索和發現新事物的速度，”微軟公司高性能計算事業部高級主管Vince Mendillo說，“科學家、工程師以及分析人員需要易于使用的工具和高性價比的高性能計算平臺以 創造競爭優勢。”

　　COMSOL Multiphysics支持共享內存的多核計算機與分布式集群計算機的并行計算。用戶可以通過集群計算同一模型的不同步長，每個節點計算一個參數，當然也可以利用分布式內存求解一個獨立的大型模型。為了獲得最高的性能，對于基于MPI分布式內存模型，COMSOL集群系統可以充分利用每個計算節點上的多核計算能力。

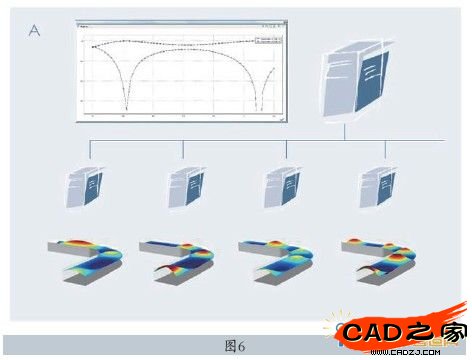

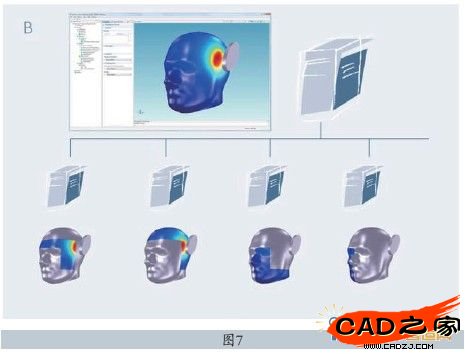

　　Windows HPC Server 2008系統上的多物理場仿真，可以將參數步驟分散到不同的物理節點上以求解同一個參數化問題，如圖6所示，也可以將一個獨立的問題分散到不同節點上以求解不同部分，如圖7所示。

　　當用戶親身體驗這款具有模型創建器的COMSOL桌面時，一定會被獨特的、更具人性化的設計所吸引。通過本文的介紹，讀者應該能了解COMSOL Multiphysics全新操作界面的優點，但只有在用戶親身體驗后，才能完全地體會到新一代仿真軟件的魅力所在。
