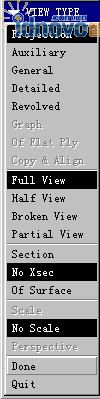

視圖的種類 About the Major View Types 使用 VIEW TYPE 菜單，我們可以建立幾種主要類型的視圖，分別說明如下：

　　基本視圖 general view：不依賴于其它視圖而存在，放置視圖時為默認的放置方式。

　　局部放大視圖 detailed view：是其它視圖的一部分。視圖的放置方式和建立該視圖所依靠的視圖一致。其比例和原視圖不同，邊的顯示方法和原視圖相同

　　投影視圖 projection view：利用另一個視圖按照三角或一角投影關系影而得來

　　向視圖 auxiliary view:沿一軸線或某一定的角度投影而形成的視圖。

　　旋轉視圖： revolved view：由某視圖通過一個平面形成的截面，并且旋轉90度，沿剖切面形成的視圖。這種視圖可以是全視圖，局部視圖，爆炸圖，或非爆炸圖。

　　繪制視圖 graph view：是由草繪的特征和實體形成的視圖。

　　· 4.2.2 添加基本視圖 To Add a General View

　　向圖紙中添加的第一個視圖稱為基本視圖。系統在方式它時，由系統默認的放置方式確定。當移動基本視圖時，其它由該視圖產生的視圖會跟隨移動。對基本視圖的操作，可以移動到任何地方并且可以修改其比例

　　添加基本視圖：

　　選擇DRAWING> Views

　　如果在新建視圖時沒有指定模型名稱，此時可以指定模型名稱。

　　選擇菜單VIEWS > Add View > General 以及在 VIEW TYPE 菜單中選擇其它的視圖的選項

　　點擊 Done ，確定操作。或 Quit 終止添加視圖

　　在圖紙中點擊一下，確定視圖的放置位置。

　　指定基本視圖的放置方式。前面以及參考放置面

　　4.2.3 添加投影視圖 To Add a Projection View

　　選擇菜單VIEWS > Add View > Projection 以及在 VIEW TYPE 菜單中選擇其它的視圖的選項

　　點擊 Done ，確定操作。或 Quit 終止添加視圖

　　根據基本視圖的位置，在圖紙中的指定位置點擊一下，系統會根據視圖的放置位置自動建立俯視圖、左視圖、等等類型

　　4.2.4 添加局部放大圖 To Add a Detailed View

　　選擇 Detailed 及其它相關選項

　　點擊 Done

　　選擇放置視圖位置

　　輸入局部視圖的比例

　　在局部視圖所依賴的視圖中需要放大描述的地方點擊一下，會出現一個紅色交叉點

　　在點的附近繪制一個包圍區域，包含需要放大的部分

　　輸入局部放大的名稱，如I，II等

　　在BOUNDARY TYPE菜單中，選擇 Circle , Ellipse , H/V Ellipse , or Spline 來確定放大區域的類型

　　系統會生成一個包含視圖名稱、比例以及特定區域的局部放大圖。

　　在必要的情況下，可以進行下列操作：

　　修改局部放大區域

　　使用modify-value修改局部視圖的比例

　　使用modify-value修改視圖名稱

　　可以通過修改部分*.dtl文件選項確定視圖中，放大區域圓形的線形，箭頭類型等。

　　detail_circle_line_style

　　detail_view_circle

　　view_note

　　使用 VIEW DISP > Det Indep .取消局部放大圖對某視圖的依賴

　　重新設置依賴視圖，使用 From Parent

　　使用detail-show/erase不顯示視圖的注釋。

　　· 4.2.5 添加向視圖 · To Add an Auxiliary View

　　選擇 Auxiliary 及其它相關選項

　　點擊 Done

　　選擇放置視圖位置

　　選擇視圖的投影方向：通過的邊、軸線、模型表面。

　　在VIEW MODIFY菜單中，選擇 Add Arrows 來顯示投影方向的箭頭，或選擇 Del Arrows 不顯示箭頭

　　· 4.2.6 添加旋轉剖面圖 To Add a Revolved Cross-Sectional View

　　選擇 Views > Add View > Revolved > Section > Done

　　選擇放置視圖位置

　　選擇父視圖(依賴視圖)

　　· 4.2.7 透視圖的操作

　　建立透視圖時，需要注意下列內容

　　可以通過建立general視圖來建立透視圖

　　不能包含刨面

　　不能利用透視圖建立投影視圖

　　尺寸、參考面、軸線不能在透視圖中顯示

　　在透視圖中，不能使用命令來附著項目

　　在part方式下，如果建立了一個透視圖并命名，在圖紙中，不能使用該名稱。

　　建立透視圖

　　選擇VIEWS > Add View > General > Full > No Xsec > Perspective > Done .

　　選擇放置點

　　輸入透視位置

　　輸入透視直徑

　　可以利用放置對話框放置模型，選擇 Done/Return 結束。

　　修改透視圖

　　選擇view-modify views-pwespective,可以分別修改透視位置和透視直徑
