1、零件屬性的編輯

點第三個圖標出現上圖所示，點屬性，進去就可以自定義零件屬性了，下面以材料屬性為例

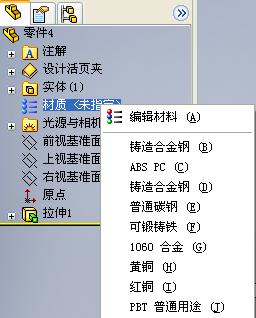

材料可以按上圖修改，設置好材料后，還是進入到上一步，按上一步點屬性后點

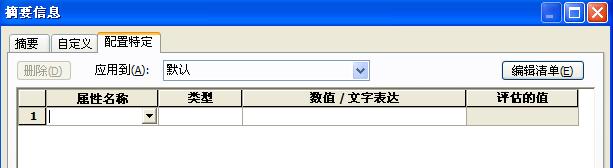

出現下圖：

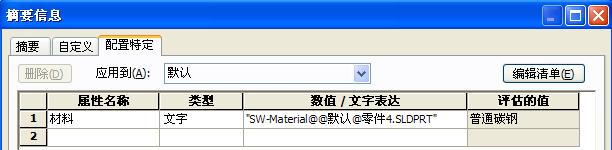

屬性名稱里面輸入材料明細表內我們自己定義的列標題名，這個例子里我們用“材料”

這樣我們自定義屬性的設置就結束了，可以進入工程圖鏈接了

在工程圖中，插入-》表格-》材料明細表，鼠標左擊我們要添加屬性的列里面的任一單元格，這里我們左擊“材料”列下的某一單元格

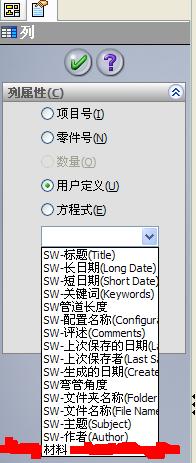

然后點擊“列屬性”，出現下圖：

點“用戶定義”，下拉欄里就會出現我們在零件里面定義過的“材料”，選中后我們要的結果就出現了。
