副標題#e#     機械攪拌式薄膜蒸發器(以下簡稱薄膜蒸發器)，作為一種典型的蒸發設備，具有普通蒸發器無法比擬的優點，廣泛應用于食品、制藥等行業。目前國內薄膜蒸發器的結構設計基本上采用二維系統，工程設計人員需要進行大量煩瑣的繪圖工作，且圖紙不具直觀性。三維模型不僅可以更加全面地反映設計意圖，還可以方便地生成工程圖紙，并在此基礎上進行虛擬裝配、干涉檢查、有限元分析、運動仿真等CAE開發。遠程設計可以快速響應市場變化，減小投資風險，提高設計效率，為網絡化制造和進一步優化分析奠定基礎。本系統以刮板式薄膜蒸發器為研究對象，在自行開發的二維CAD參數化設計系統基礎上，以VB的Web Class技術對SolidWorks進行了二次開發，集成使用了ASP技術、參數化技術和Access數據庫技術，實現了刮板式薄膜蒸發器(以下薄膜蒸發器均指刮板式)遠程三維設計系統，同時為其它類型攪拌設備遠程設計系統的開發提供了技術參考。

     1薄膜蒸發器三維造型參數化設計

     1.1建模方法

     在SolidWorks中參數化建模可以通過2種方法實現;一種方法是用戶通過編程生成需要的模型，稱為程序化參數建模;另一種方法是利用已有的模型，通過修改模型參數的方法得到需要的模型，稱為參數修改法建模。

     從程序編制和用戶角度，結合薄膜蒸發器設備的結構特點，采用參數修改法實現參數化建模。該方法較程序化參數建模具有程序編制簡單快捷、執行效率高、易于軟件維護、便于升級等優點。

     1.2零件庫的建立

     (1)繪制零件模型繪制零件草圖，通過拉伸、旋轉、切除等特征，創建零件模型，標注所有尺寸。

     (2)定義驅動尺寸驅動尺寸是指實體特征的定義尺寸，通過更改驅動尺寸的大小，可以對特征重新生成。

     (3)定義約束與驅動尺寸關系定義約束及驅動尺寸關系的目的是為了在零件重新生成之后仍能保持某些相對的位置關系。采用SolidWorks的方程式工具器定義驅動尺寸關系后，只需更改關鍵驅動尺寸即可重新生成整個零件。

     (4)零件人庫將零件模型以一定的名稱命名，并保存于相應的路徑下;同時把零件的數據文件、關鍵驅動尺寸的名稱存人數據庫中。

     1.3數據庫的建立

     創建零件庫需要尺寸參數數據庫的支持，針對薄膜蒸發器零件多，尺寸參數復雜、工作量大等特點，建立了不同規格的薄膜蒸發器零部件尺寸參數數據庫。只要輸人薄膜蒸發器的規格，就可以查找其相應零部件的尺寸參數，針對某些需要修改的零件，進行尺寸調整，并保存相應尺寸至數據庫中。選用Microsoft Access作為數據庫管理系統。關鍵內容有2方面。

     1.3.1分類建庫

     (1)將薄膜蒸發器中標準件跟普通零件分開建庫。管法蘭、設備法蘭、支座等分別根據國家標準，建立相應的尺寸數據庫。

     (2)確定薄膜蒸發器的各個部件，并以每個部件名字命名建立相應的數據庫，將各個部件下的零件的尺寸參數，建成數據庫下的各個表。

     1.3.2確定各個零件間的關聯尺寸參數數據薄膜蒸發器

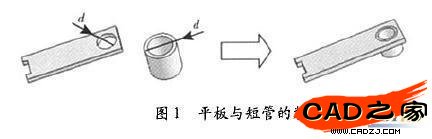

     由幾十個零件組裝而成，其中不可避免出現相連接零件間的零件尺寸關聯。如果僅僅將各個零件的尺寸參數輸人數據庫，不僅數據增多，而且容易造成零件裝配出錯，見圖1。平板與短管裝配時，平板卜孔直徑與短管外徑相等，那么只要確定其中一個d值，就可以同時確定兩個尺寸。取平板上的d值，那么對短管，只要確定短管壁厚占和長度1，就可以繪制出短管的三維圖形。
