副標題#e#    目前，機械設計已從二維發展為三維動態結構設計。SolidWorks是當今最為流行的三維CAD軟件之一，具有基于特征、參數化、實體造型等特點，通過它可以進行零件設計和三維虛擬裝配。結合運用與之無縫集成的運動仿真軟件COSMOS/Motion、有限元分析軟件COSMOS/Work來設計分析零部件及整機裝配，可大大提高設計效率。

    我所從黑龍江引進懸掛式亞麻拔麻機進行試驗，為了解決拔麻機與配套動力的連接問題，采用SolidWords對前懸掛裝置進行設計與分析。

    1拔麻機的結構和原理

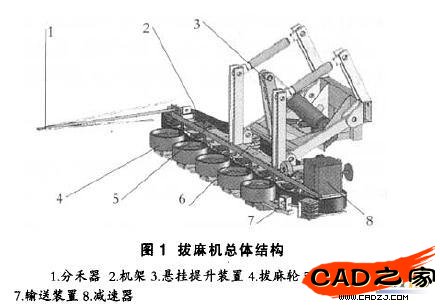

    懸掛式拔麻機主要由機架、變速箱、主動輪、拔麻帶、壓緊輪、輸送裝置、懸掛提升裝置、拔麻裝置等組成(圖1)


    主動輪和被動輪分別安裝在機架兩端，拔麻帶纏繞在主動輪和被動輪上，機架上的變速箱輸出軸與主動輪相連，拔麻輪通過支架和機架相連，壓在拔麻帶外側。一組壓緊輪與拔麻輪相錯位安裝在機架上，壓緊輪安裝在拔麻帶內側。輸送裝置由兩個帶輪和輸送帶組成，安裝在機架一側，將拔掉的麻落向機具一側輸送后在地面形成連續的鋪條。

    2前懸掛架的結構與建模

    采用SolidWorks對拔麻機進行三維建模和裝配。根據設計要求，拔麻機在運輸狀態下需提升到一定的高度，在工作狀態下要求拔麻輪底端離地95 mm，并保證機具水平。設計采用液壓油缸控制機具的升降、平行四邊形機構保證機具升降時保持水平。
