3.1數據庫設計

    本系統采用Access數據庫建庫，存儲的主要數據有孔的極限偏差和軸的極限偏差數值表。輔助數據有標準公差、基本偏差、孔軸公差帶信息。

    軸的極限偏差數據來源于國家標準GB/T1800.4-1999。確定一個尺寸的上下偏差需要基本尺寸、偏差代號、公差等級3個必要條件，因此國家標準中軸的極限偏差表是三維的。根據數據庫規范化的理論，數據庫無法建立三維表。如果要實現三維形式存儲，需要建立多個表，各表之間要依據條件關系用主鍵建立聯系，編程時用復雜的SQL語句聯合查詢，這樣會降低數據庫訪問的速度，浪費存儲空間，而且維護性差。為解決以上間題，筆者重新設計數據表的字段，將國家標準中的三維表離散為符合數據庫格式的二維表。

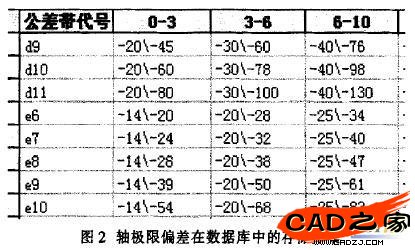

    表中的第一行為數據表的字段名，這些字段是國標中的基本尺寸。第1列為偏差代號，從第2列開始，分別是相應的上下偏差信息。上下偏差值用""間隔開，""前面為上偏差的符號信息和數值信息，""后面是下偏差的符號信息和數值信息。


    程序采用ADO數據訪問接口技術與標準件尺寸參數庫進行連接。ADO (Active Data Object)是一種高性能的數據訪問接口，它的對象模型是所有數據訪問接口對象模型中最簡單的一種。通過應用程序可實現軸上下偏差查詢、孔上下偏差查詢、基孔制配合公差查詢、基軸制配合公差查詢。在底層數據庫的基礎上，利用VB開發的尺寸公差動態查詢模塊，為公差標注奠定了基礎。

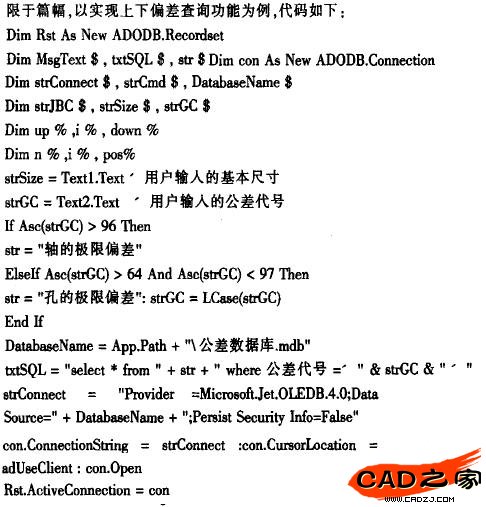

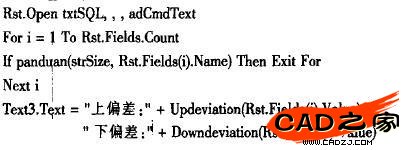

    限于篇幅，以實現上下偏差查詢功能為例，代碼如下:
