3 繪制任意節角度90°圓管彎頭平面展開圖

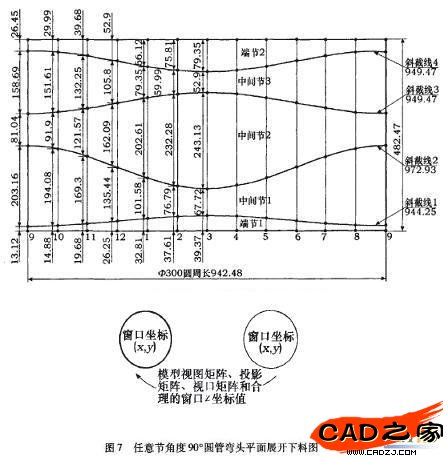

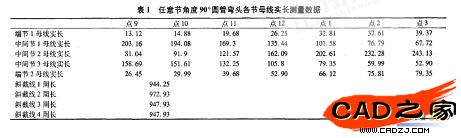

    依據表1的數據，繪制彎頭平面展開圖，如圖7所示。按照?qǐng)D7，可進行任意節角度90。圓管彎頭各節的平面展開下料。


    4 圓管彎頭造型展開放樣步驟

    1)根據彎頭幾何尺寸，使各節反向排列，繪制出彎頭的立體圓柱視圖。
    2)根據立體圓柱視圖的幾何尺寸，利用SolidWorks實體造型命令，1：1生成彎頭各節反向排列的空間輪廓線。
    3)利用"參考幾何體"中的"點"命令，等分端面圓周若干等份，利用"3D草圖"繪制"中心線"命令，繪制各節母線。
    4)退出"3D草圖"狀態。用"智能尺寸"命令測得各母線長，分類列表。
    5)依據所測各母線實長，繪制彎頭各節平面展開圖形。

    5 結語

    綜上所述，可以看出利用三維CAD Solidworks軟件對圓管彎頭進行立體放樣簡單快捷。只要熟悉掌握軟件的幾個相關命令，對零件進行1：1的三維造型，形成各節空間輪廓線并繪制出數條母線，然后進行"智能標注"，就能準確地計算出母線長度。對于彎頭構件，不管其尺寸大小、各節夾角如何，只要參照上述步驟進行，均能快速地計算出結果，為進行平面放樣下料提供了可靠依據。相對于傳統的放樣方法，該方法不僅提高了效率，而且準確度大大提高。在計算機輔助設計三維CAD應用越來越廣泛的今天，該方法是值得推廣應用的一種新的立體放樣模式。
