3仿真參數設置

    模型仿真運動時，各部件必須剛好完成1個周期的運動，由表l所示頂桿1個循環的時間為4秒，因此要把仿真模擬時間設置為4秒，并把凸輪的轉動速度改為90deg／sec，這樣凸輪運行4秒后也剛好是1個循環；在結果分析項設置要求輸出頂桿頂點對運動軌跡，即凸輪輪廓曲線。仿真運行后得如圖5所示結果。


    4凸輪輪廓曲線后處理

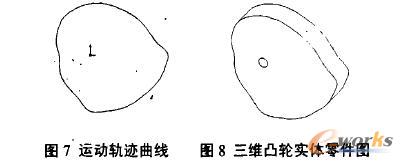

    仿真后得到的凸輪輪廓曲線在SolidWorks中不是實體輪廓曲線，不能直接構建實體零件模型，要在SolidWorks中構建凸輪實體零件模型，可如圖6所示選復制運動軌跡曲線到SolidWorks選項，把仿真后得到的凸輪輪廓曲線插入到繪制SolidWorks零件模型界面，如圖7所示。然后選擇前視基準面為草圖平面構建實體零件模型，選【轉換實體曲線】按鈕將運動軌跡曲線轉換為實體輪廓曲線，在繪制凸輪軸孔等后，選[拉伸凸臺／基體]按鈕就可得到三維凸輪實體模型，如圖8所示。


    5結束語

    在凸輪機構頂桿件只明確若干個位置的精確值情況下，也用SolidWorks及COSMOS Motion設計凸輪輪廓曲線，并能把在生成的凸輪輪廓曲線輸入到SolidWorks，在此基礎上創建三維凸輪實體模型。
