(3)分析結果

    根據所指定參數，在連桿的分析及計算中找到的最低安全系數(FOS)為1.77113。

    安全系數(FOS)是材料的屈服強度與實際應力的對比值.在SolidWork;中的有限元分析工具COSMOS中，使用最大等量應力標準來計算安全系數分布:當?shù)攘繎?yīng)力(von Mises應力)達到材料的屈服強度時，材料開始屈服，COSMOS中對某一點安全系數的計算是屈服強度除以該點的等量應力。

    當某一位置安全系數小于1.0.表示該位置的材料已屈服，設計不安全。
    當某一位置安全系數等于1.0，表示該位置的材料剛開始屈服。
    當某一位置安全系數大于1.0，表示該位置的材料尚未屈服.
    連桿的安全系數大于1.0，從前面對零件結構分析和簡化的原則，以及從零件的工藝性角度考慮，有必要對連桿的結構作進一步的優化設計。

    4.時結構優化設計后的連桿進行檢查分析

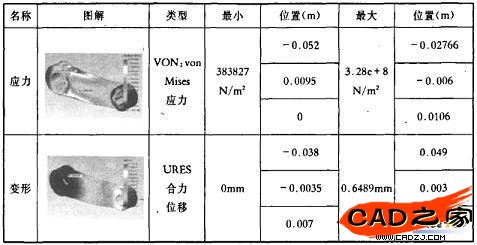

    在對零件結構在優化的過程中，主要是從零件的工藝性角度去除材料來考慮，連桿改變后的結構為，那么重要的一個環節就是在材料、載荷和約束信息不變的情況下，對其結構重新進行有限元分析和檢查。應力及變形結果如下:


    根據所指定參數，在連桿的分析及計算中找到的最低安全系數(FOS)為1.52，連桿的安全系數大于1.0,

    四、有限元分析及結構優化結論

    從分析結果來看，應力及變形情況結構改變前后變化不大，修改后的分析結果安全系數大于1.0，工藝性后者明顯比前者要好的多，所以，連桿的優化設計是成功的。

    在此次的結構設計過程中，有限元的分析、計算和檢驗對優化結果的肯定起了至關重要的決定性作用。
