(2)Mastercam手機外殼模擬加工
    打開Mastercam操作界面，點擊File／Converters／IGES／Read file，找到所存文件并打開，即可完成Solidworks與Masteream圖形文件的轉換，如圖5所示。

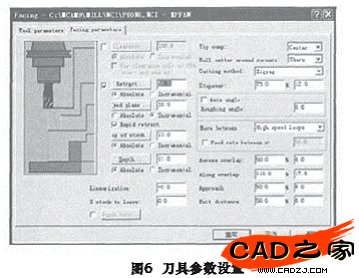

    然后經過不同步驟的①加工部位選取、②刀具選擇、③刀具參數設置(圖6)、④加工路徑設置、⑤粗加工參數設置、⑥精加工參數設置等設置，最終完成手機殼的數控自動編程。選取圖示邊線并按圖進行設置。

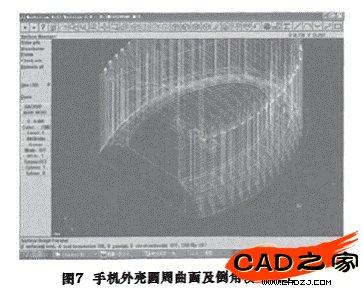

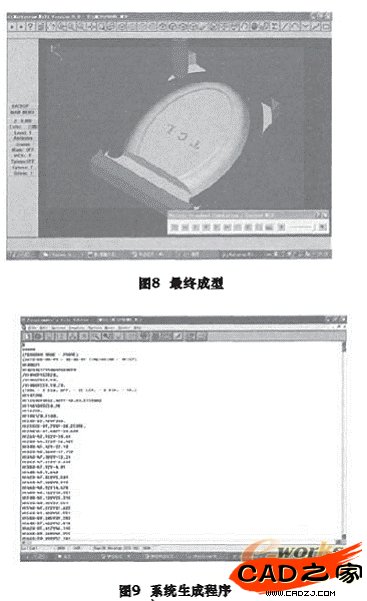

    完成上述各種工藝參數設置，經過下述加工步驟仿真(圖7)，最終成型如圖8。①外形銑削；②文字上表面銑削；③殼體上表面銑削；④圓周粗加工；⑤系統生成程序(圖9)。


    利用MasterCAM9. 0后置處理模塊，選用機床對應數控系統的后置處理程序來生成數控程序。選用MPFAN.PST文件則MasterCAM9. 0將生成適合該機床運行的數控程序。MastexCAM軟件系統針對許多數控系統開發了與之匹配的后處理文件(如FANUC,SIEMENS,MITSUBISHI等)，選取相應后處理文件，即可直接生成特定數控系統所需的數控加工程序。由于此系統是國產的南京華興21M數控系統，MasterCAM軟件系統中沒有與之相匹配的后處理文件，自動生成的NC程序不能直接傳送給數控機床進行加工，需要進行簡單的修改。修改完畢即可將文件傳輸給數控機床，完成工件的加工。

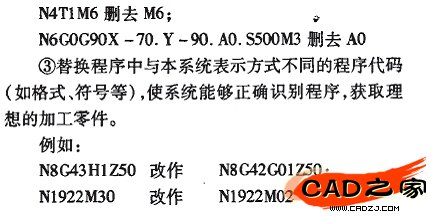

    對自動生成的數控程序主要進行了以下三方面的修改。

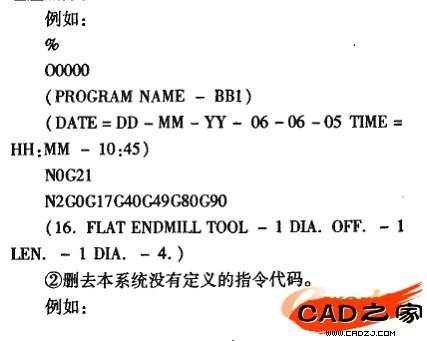

    ①刪去程序開頭、段尾一些相對于系統沒必要的說明解釋性的程序代碼，在程序中間換用刀具的說明也應刪除。


    3 結語
    介紹了SolidWorks軟件和MasterCAM 9．0軟件的功能模塊和工作流程。以手機外殼教學模型為例詳細介紹了SolidWorks軟件和MasterCAM 9．0軟件的一些基本操作，包括CAD零件的幾何造型、CAM零件的模擬仿真加工、NC代碼的后處理過程三部分。此外，還介紹了SolidWorks軟件與MasterCAM軟件圖形文件的轉換。將其智能化的3D繪圖功能和MasterCAM軟件具有的圖形文件轉換接口功能緊密結合起來，實現優化設計。
    將SolidWorks軟件的CAD優勢和MasterCAM軟件的CAM優勢有機結合，可以大大縮短用戶精確設計與加工凸輪的時間。
