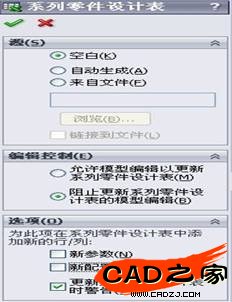

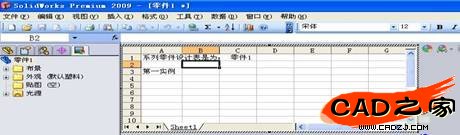

單擊確定，這時在solidworks工作界面出現一個表格。如下圖所示

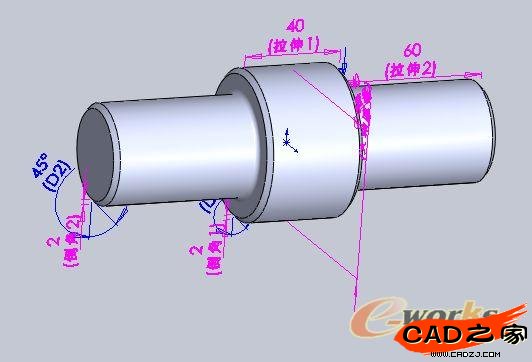

    首先是將基本零件的尺寸全部顯示，再將各特征尺寸填入表格當中如下圖所示


    然后分別雙擊需修改的尺寸，這時尺寸就被填入到表格當中了。其中，被填入表格當中的尺寸會變成紅色，如圖所示


    在成功輸入基本零件各尺寸后，接著就要輸入其它各相似軸的尺寸參數，以第一實例輸入的格式，各參數對號入座。完成并保存后零件配置欄出現系列零件圖標。如下圖所示

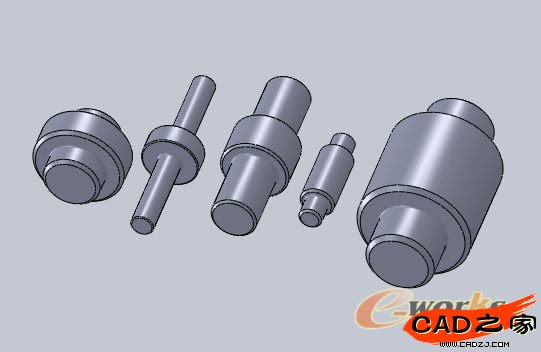

    完成的表格及系列零件如下圖所示


    經過一系列的工作，系列軸的設計至此就完成了。
    小結：利用solidworks對零件進行系列化設計優點在于能夠大大減少工作的重復性，大幅提高產品設計質量，設計效率及企業對市場的快速反映能力。
