隨著經濟全球化和信息化時代的到來，制造企業面臨著日益激烈的市場競爭。企業為提高自身競爭力，必須開發更多的新產品，以最好的質量、最低的成本、最快的上市速度來滿足不同顧客對產品的需求。常柴股份有限公司針對企業產品設計的結構特點，適時提出以三維CAD技術為核心，以PDM技術為企業信息化的基礎，逐步實現企業設計、制造、管理的全面信息化構想。引入先進的信息技術，優化企業的研發流程，提升企業的新產品研發能力，對研發人員積累的知識和經驗進行更好的管理和共享，為企業在未來幾年的高速穩定發展打下良好的基礎。

一、企業實施信息化管理的規劃與需求

    由于歷史原因，以往二維設計軟件在企業設計部門中一直作為主流繪圖工具，并已經積累了大量的二維電子圖檔。但二維軟件不善于表達和驗證設計者的設計意圖。三維軟件已日益成為產品設計中的主流，三維軟件能夠為工程師提供一套完整的解決方案，從CAD到CAE、CAM甚至是CAPP（三維軟件能更好的描述產品的結構）。

    通過企業產品設計平臺的轉換，可以更加直觀、完整、準確地體現產品設計意圖，有利于對整機和動力總成及零部件展開系統分析、細節分析，進而提高產品設計質量，縮短產品的開發周期。通過企業信息化管理，可為企業內部各環節、零部件供應商、整機配套企業等提供必要的準確信息。

    隨著PDMworks Enterprise(以下簡稱PDMWE)的推出，SolidWorks公司已經有了一套完整的企業信息化整體解決方案。結合企業的現狀，我們適時地引入了SolidWorks公司的軟件產品作為我們產品設計及數據管理手段。

二、PDMWE的實施步驟

    1. 項目導航平臺的建立

    建立項目導航平臺包括組建項目實施小組和網絡運行環境的構建。PDM的項目實施小組通常由企業和軟件服務商兩方面的人員組成，包括雙方項目經理、實施和開發工程師及實施顧問。

    PDMWE采用的是服務器+客戶端的工作環境，網絡建議采用域服務器進行管理。PDHWE系統由數據庫服務器、存檔服務器和客戶端組成。根據需要可以選擇安裝異地存檔服務器和WEB服務器以實現分布式的工作環境。

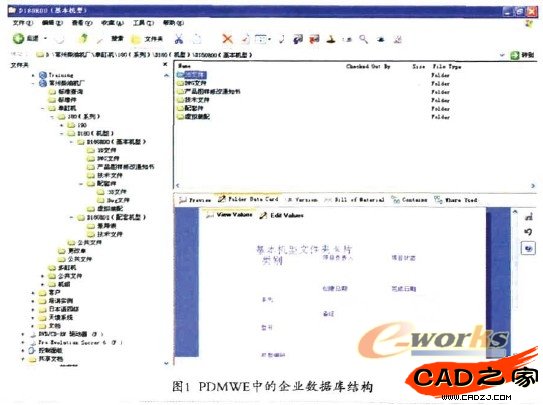

圖1 PDMWE中的企業數據庫結構

    2.企業數據庫結構的建立

    PDM的數據庫結構通常可分為按文件類型分類和按產品種類分類兩種方式構建。根據對現有檔案制度的分析，今后常柴POH數據庫結構主要根據產品種類分類。我們現有的產品類型單缸機、多缸機、機組。另外還存在一些公共數據，如各類設計標準、標準件、通用技術文件等。在PDMWE中可以實現根據文件的存貯位置或?qū)傩孕畔ξ募詣舆M行歸類，文檔的歸類有助于實現產品數據的自動分流和查找。

    根據產品種類分類的好處是便于實現項目管理，在PDHWE中可以為不同的產品型號指定不同的項目組成員分派不同的工作職權。項目組的指派使產品數據的訪問變得更為安全、準確。

    3.產品數據的輸入

    PDHWE支持各類文件的檢入檢出，并且支持約400種文件格式的瀏覽。PDHWE的高度集成性使工作人員可以在同一界面下對文件進行觀閱和審批。PDHWE可以完全集成于SolidWorks，工程師可以在設計產品的同時對產品數據進行同步管理。

圖2 PDMWE中的產品結構樹和cDrawing瀏覽器

    當三維CAD產品數據檢入時，PDMWE可以自動構建產品結構樹，這有別于以往對二維CAD數據進行管理的PDM系統。根據一般企業二維歷史數據眾多的特點，PDMWE的復制參考功能可以在非三維數據之間建立參考鏈接，從而實現了非三維數據的結構樹管理。再利用Solidworks公司免費提供的DWGEditor，使企業能夠在不依賴二維CAD軟件的情況下對二維數據進行管理。

    4.審批流程

    由于固有企業體制的制約，要在制造企業內部實現流程管理非常困難。很多PDM產品都具有流程管理，但由于各流程之間的數據交流不暢，往往造成實施流程管理后企業效率降低的情況。

    PDHWE提供了簡潔直觀的流程編輯器，PDMWE的流程包括狀態和變換兩類節點。狀態節點控制著項目組成員在文件處于該流程節點下的訪問權限。變換節點主要包括文件篩選和流程任務，如文檔的自動分流、信息提醒和實現數字簽名等。PDMWE支持流程間的嵌套，能夠?qū)崿F(xiàn)多流程的并行發展。

#p#分頁標題#e#

圖3 PDMWE中的圖樣修改流程

    PDMWE的優勢還在于其可通過內嵌的eDrawings模塊實現各流程階段間的數據交換，通過eDrawings可以實現設計數據的瀏覽、審核和批閱。圖紙修改流程中設計變更清單與工程圖紙之間的掛靠關系是流程管理中的難點，利用建立文件之間的參考鏈接PDM怔實現了兩者之間的流程和屬性信息的共享，保證了變更清單與工程圖紙的對應關系。

    PDMWE提供了數據庫和SMTP兩種郵件系統，通過其自帶的數據庫郵件系統，用戶之間可以實現自動或手動的信息傳遞。工程師可以不必再為等待一份變更通知單的到來而固守在辦公桌旁了。

    5.版本修訂及文檔查找

    在PDMWE系統內部，用戶可以為每個文檔指派不同的自定義屬性卡片，通過屬性卡片的填寫來定義文檔的變量信息。PDMWE中的變量可以與不同格式文件原有的屬性建立雙向映射，在檢入文件的同時實現變量信息的錄入。通過搜索卡片的編制，用戶可以根據變量信息、文件路徑、檢入狀態、版本數據、流程狀態及文本內容等進行文件查找。

    PDM的版本通常伴隨著流程而產生，PDMWE的版本包括Version和Revition。在整個流程中的每次更改系統都可以自動產生Verslon，而Revision的生成則需要用戶結合流程自定義生成規則，如文件歸檔后產生的正式版本就應來源于Revlsion。在客戶端，用戶只需選擇相應文件的版本號就可以查看文件的歷史信息，瀏覽文件的不同歷史版本。結合強大的搜索功能和版本管理方案，PDMWE使工程數據的重復使用變得更為容易。

圖4 經二次開發后的企業報表系統

    6.報表處理

    PDMWE作為產品數據管理軟件，直接面向設計者與設計軟件也有很好的集成性，根據產品的樹結構信息可以產生各類報表。且隨著設計數據更新，PDMWE的報表數據會跟著一塊做時事的更新。利用搜索功能，PDMWE還能夠為工程師提供各類匯總報表。PDMWE現在提供了XML的通用數據接口，能夠為企業ERP系統提供準確時事的數據源頭。

三、總結

    通過前一階段的實施，Solidworks、PDMWorks Enterprise作為設計與管理軟件。很好地實現了優化研發組織與流程，培養了優秀的研發團隊，實現了高效的項目管理，提供了方便有效的知識、技能、資源共享及開發協同期望通過下一階段項目實施的開展，實現快速響應市場、縮短研發周期、降低開發成本、提高產品質量并提高模塊重用率的目標，實現企業對產品信息的科學化管理。
