有的時候為了便于分辨尺寸線，我們可以調整工程圖的尺寸線的顏色。如何在SOLIDWORKS工程圖環境中更改尺寸的顏色呢？

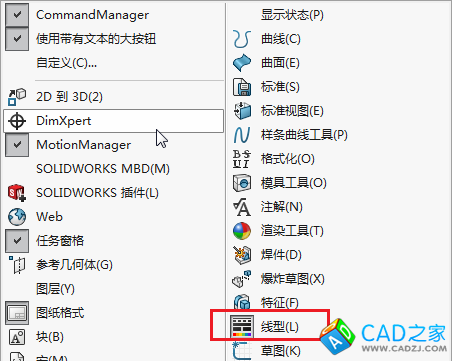

我們可以使用【線型】來更改尺寸顏色。 要啟用啟用線型工具欄，首先鼠標右鍵單擊CommandManager欄，然后從快捷菜單中選擇線型。



啟用“線型”工具欄后，出現如下圖所示工具欄。 工具欄包含圖層，線寬和顏色工具，用于繪制實體和注釋：

一、改變顏色

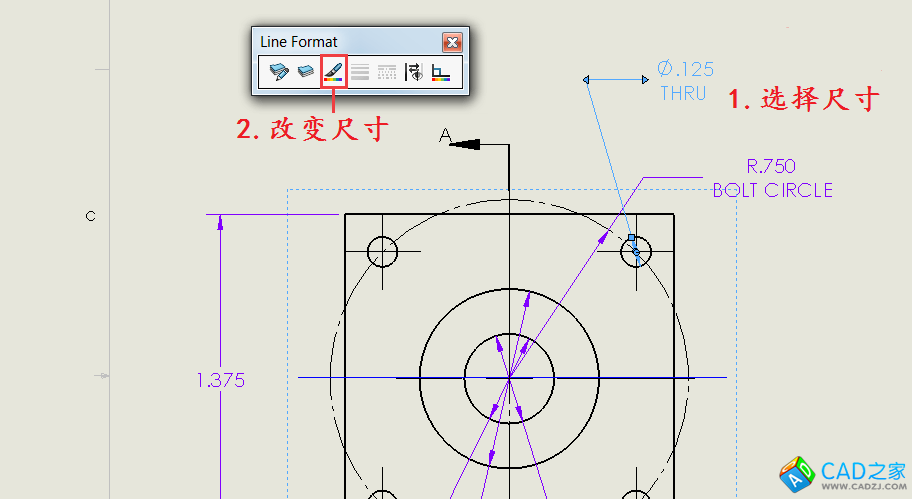

我們可以一次選擇一個或多個尺寸/注釋，然后從工具欄中選擇“線色”

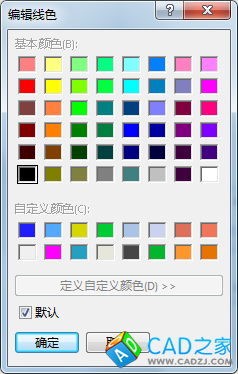

然后從“編輯線色”對話框中選擇所需的顏色。 選擇確定完成。

二、使用圖層屬性

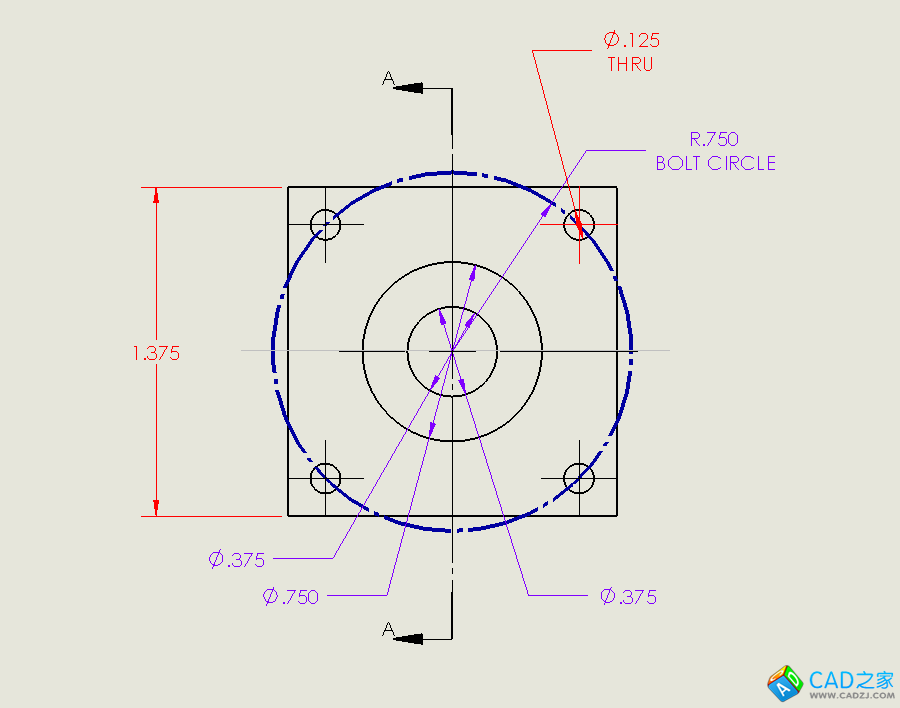

另一個選項是使用圖層，類似AUTOCAD，我們可以創建繪圖圖層，然后選擇要添加到圖層的項目。 將多個圖層設置不同的屬性（如顏色），圖層中的項目就會產生不同的顯示效果。

1.點擊“線型”工具欄中選擇“圖層屬性”按鈕

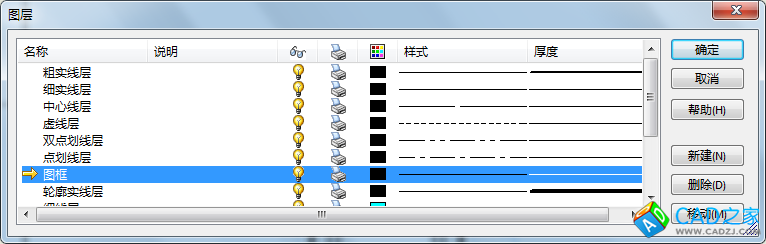

2.在圖層對話框中選擇【新建】按鈕，創建一個新圖層

3.輸入圖層名稱

4.選擇圖層所需的顏色

5在對話框上選擇OK完成

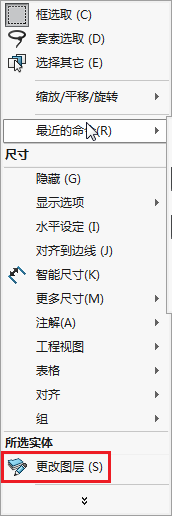

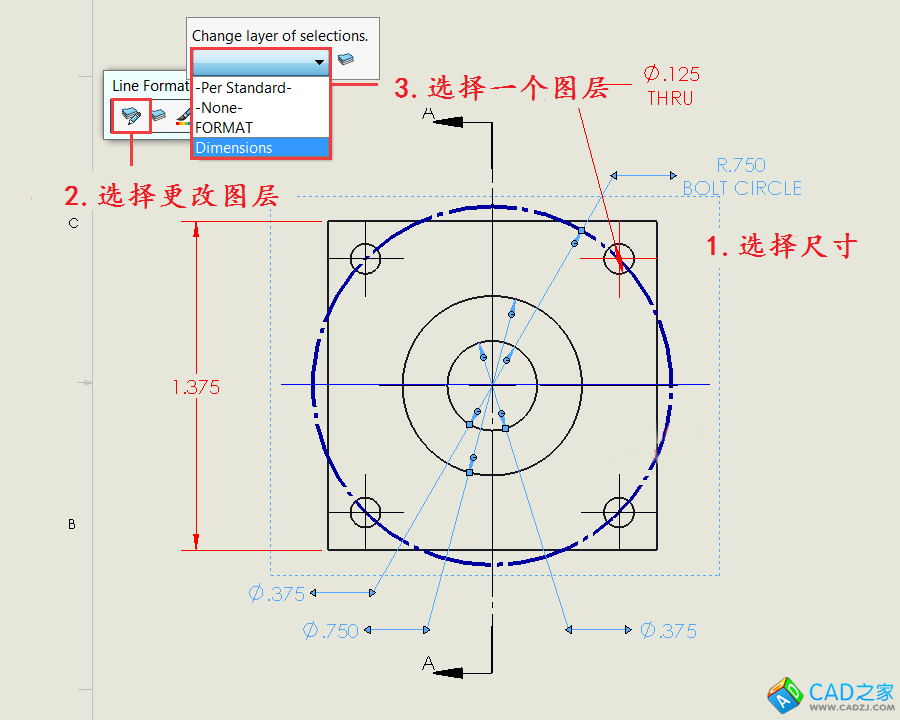

然后選擇要添加到圖層的尺寸或者注釋，并選擇更改圖層按鈕，并從選擇框中選擇一個圖層。 然后，尺寸將更改為圖層的應用顏色。
