UG10.0教程：天圓地方繪圖實例詳細操作解析

時間:2015-03-04 15:11:38 來源:未知

今天教小伙伴們繪制一個天圓地方的三維零件，（上端是圓形，而下端是方形），從而為你講解一些在進行三維零件設計中的技巧。

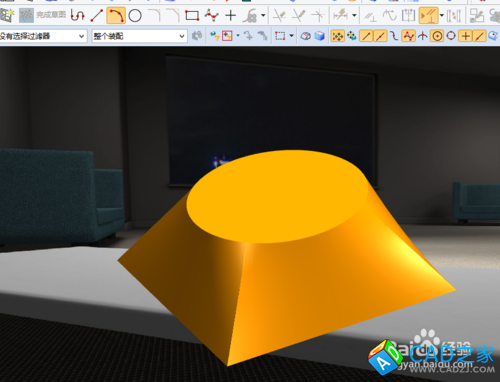

本節10.0教程講解到指令為：曲線陣列、創建基準平面、曲線組等，下圖為天圓地方三維圖；

新建一個零件，把其名稱訂為：天圓地方；

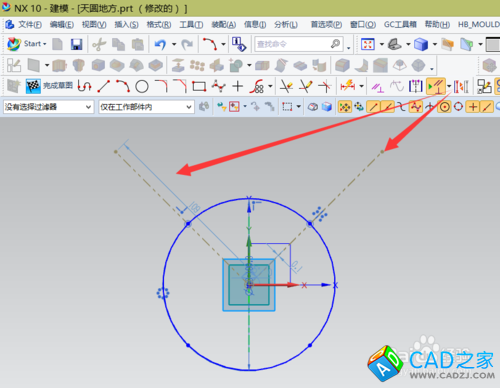

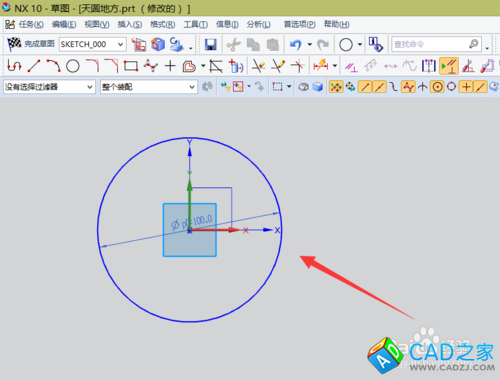

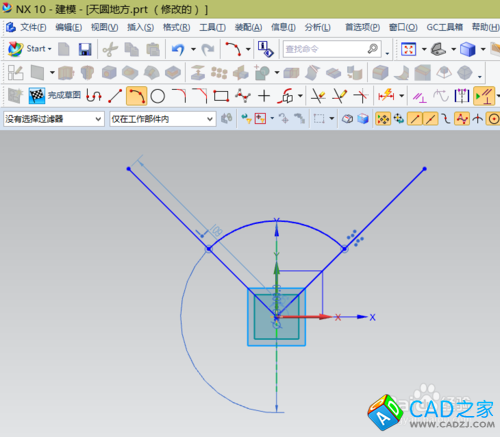

進入到草圖中，繪制一個圓，以圓心為原點，繪制兩條45度線，然后使用修剪曲線剪去其4分之三；

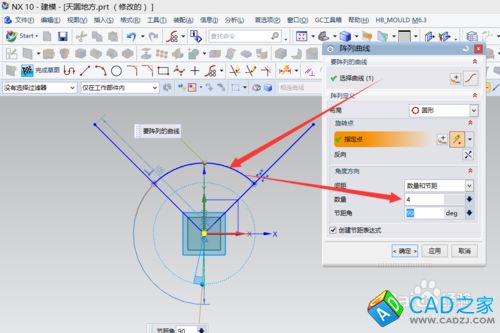

使用曲線陣列命令，選中剛裁減剩下的圓弧進行陣列；
把剛繪制的兩條45度直線使用轉換參考線命令變成虛線，然后完成草圖；得到如圖2的最終圖形；（此步一定要把圓分成四段，否則在使用曲線組命令時，設計出來的零件不合格）

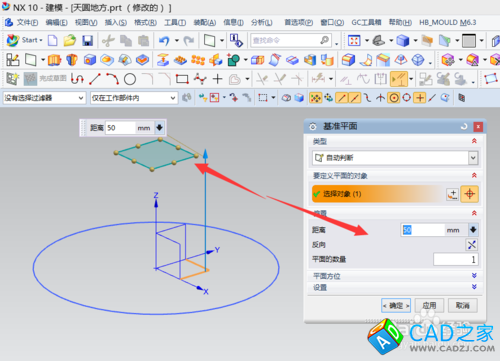

創建一個基準平面，其高度輸入50mm；

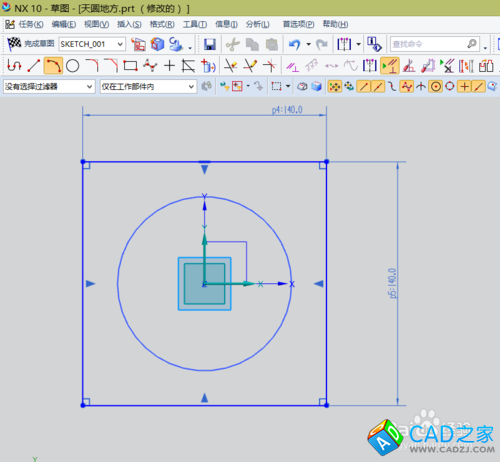

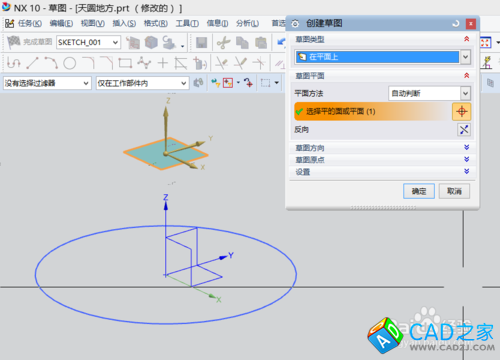

以剛創建的基準平面為草繪平面繪制草圖，在其平面上繪制一個矩形；

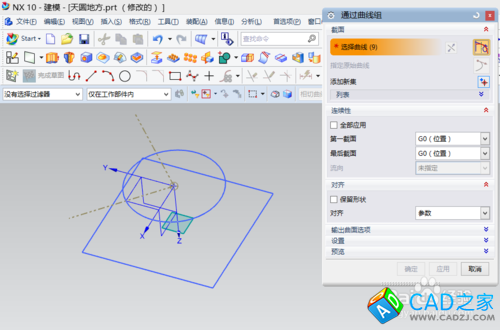

到此構建天圓地方的曲線已經設計完成；使用曲線組命令創建實體，最終得到的三維圖形如圖2；
