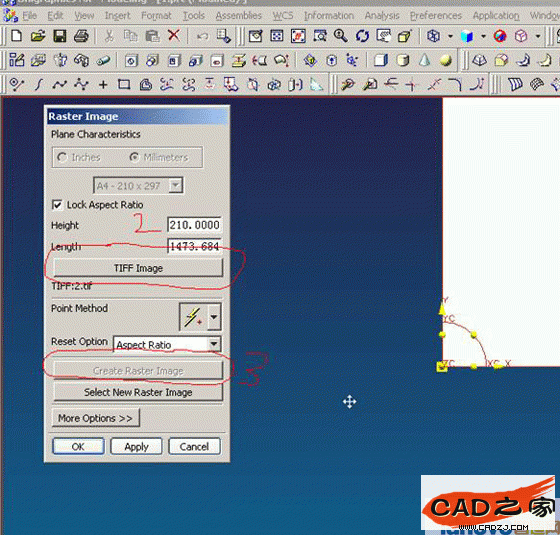

1.首先導入牙刷的tiff格式圖片，操作如圖1，調整好圖片位置后按ok鍵即可。

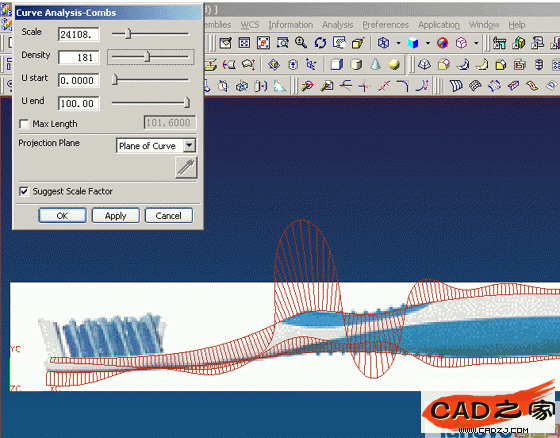

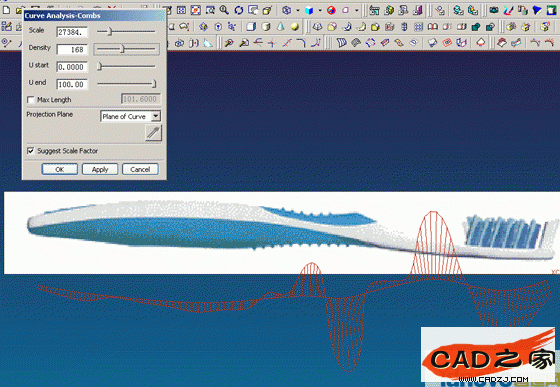

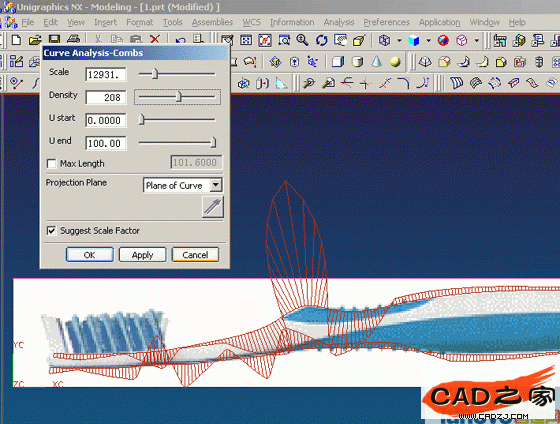

　　2.雖然這是自由曲面教程，但曲線做的好壞將直接影響后期曲面的質量和可操作性，所以在前期做線的時候就要仔細做好關鍵的曲線。這次的課也主要是曲線的一些作法。取點做樣條曲線，注意在有彎角的地方既曲率變化大的地方多取幾個點，以提高曲線的正確性，做好曲線后用曲率梳分析曲線曲率情況，如圖2分析結果不太好，通過調整做必要的修改。

　　3.調整后并用曲率梳分析得到如圖3結果，注意在調整的過程中最好調整極點控制，這樣做的好處是可以比較好的控制線條的整體性，調整好后順滑一下,這樣就可一保證曲線的G2連續。

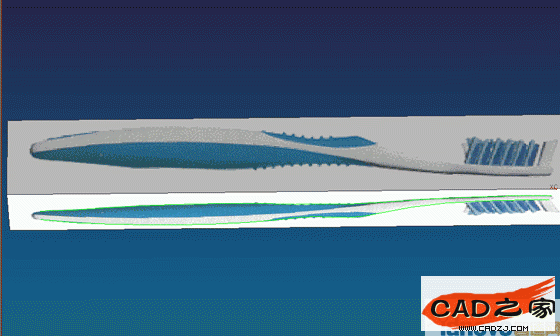

　　4.再次導入先前的圖片(因?yàn)闆](méi)有另一視圖的的圖片，只能再次導入這張圖片做一點的參考)如圖4

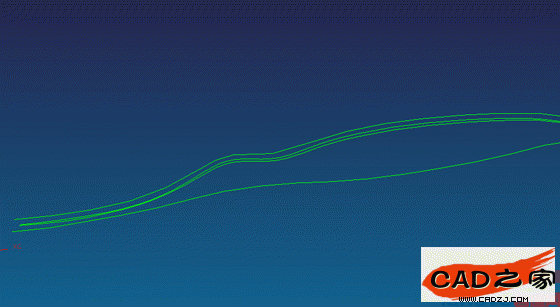

　　5.做出正面輪廓線，并曲率梳分析如圖5。

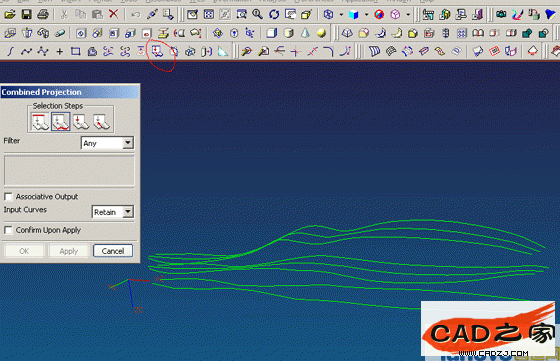

　　6.用組合投影命令做出圖6曲線

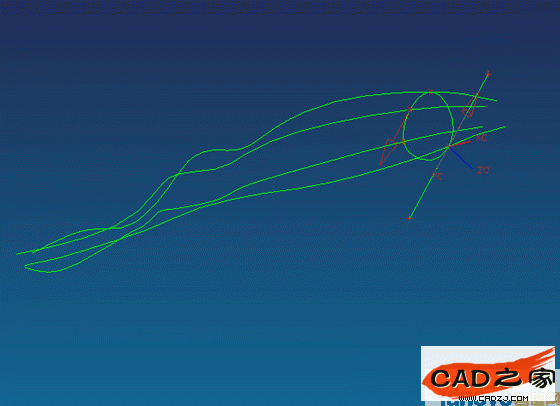

　　7.留下圖6的線，將其余的曲線移到60層，并將上面一層曲線向下移到(Transform)圖7位置

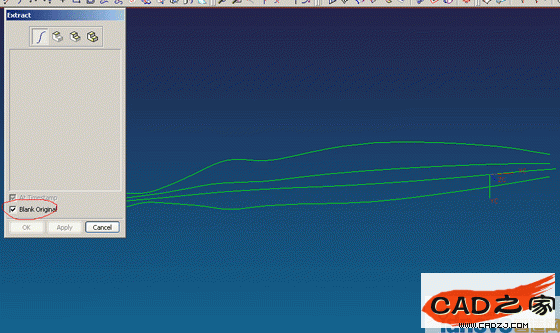

　　8.析出所有曲線備份,并隱掉原始曲線如圖8

　　9.打斷曲線如圖9

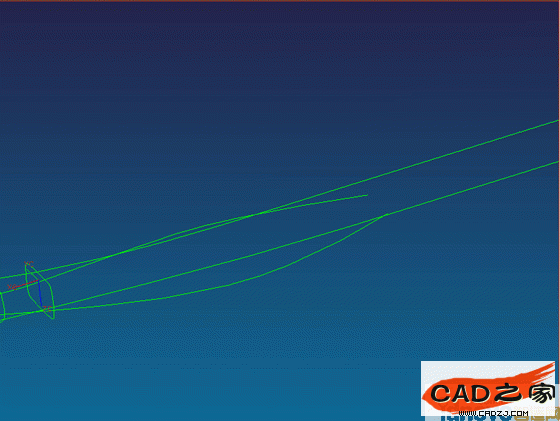

　　10.作出一條輔助直線如圖10,作出樣條曲線,并控制上下兩點斜率如紅色箭頭所示

　　11.同理,斷線作樣條曲線并控制斜率如圖11

　　12. 相應的作出如圖12曲線

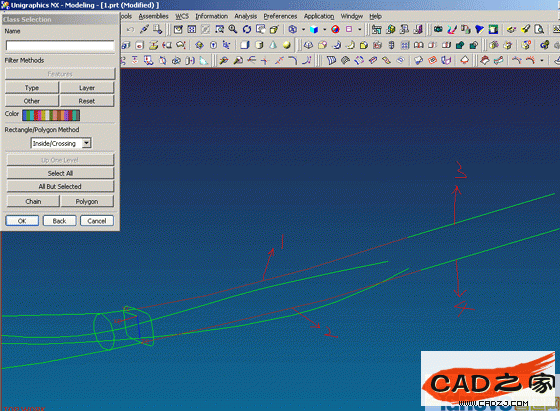

　　13.因曲線1,2不理想,以1,2線端點重新作出兩條平行于X軸的直線3,4,然后刪掉曲線1,2如圖13

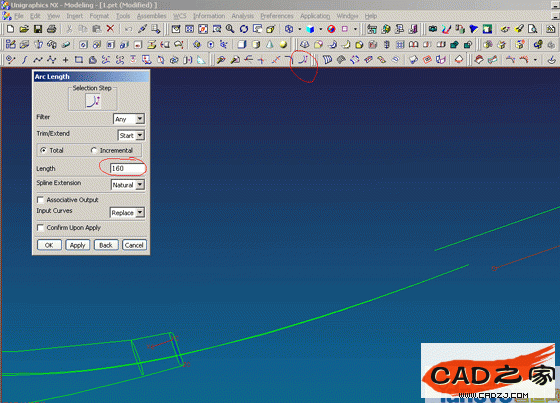

　　14.延伸曲線如圖14

　　15.橋接曲線如圖15

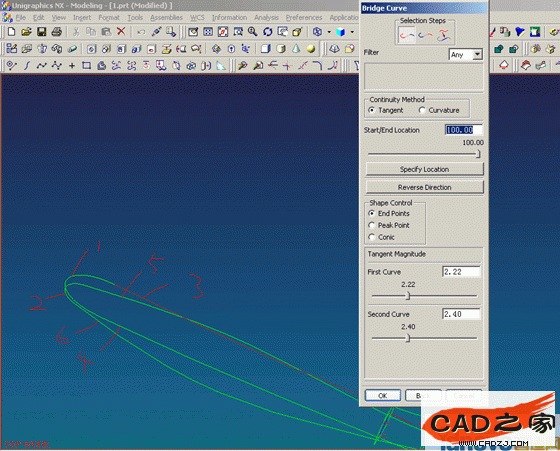

　　16.橋接曲線5,6,端點斜率控制為1得到曲線2,橋接曲線3,4,端點斜率如圖16示,得到曲線1,注意使1和2盡量有個交點

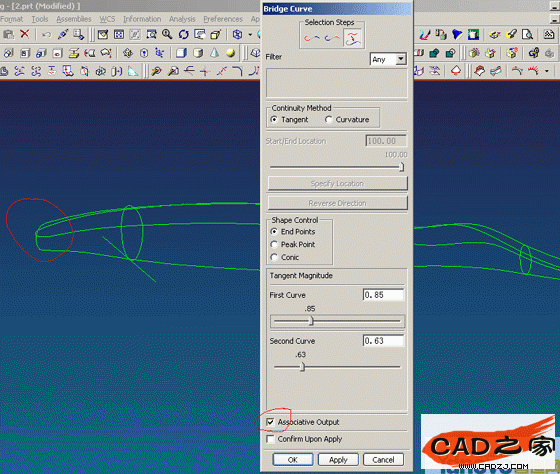

　　17.同理，橋接尾部曲線，控制端點斜率如圖17所示

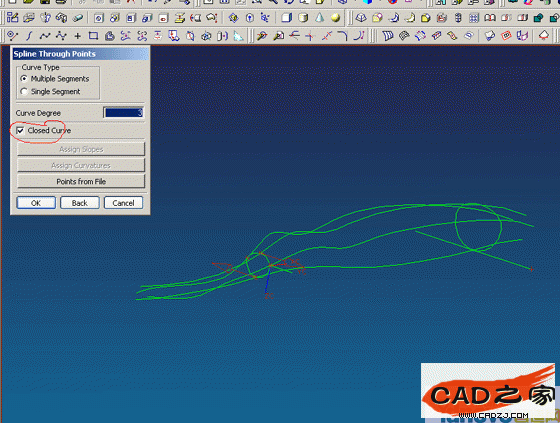

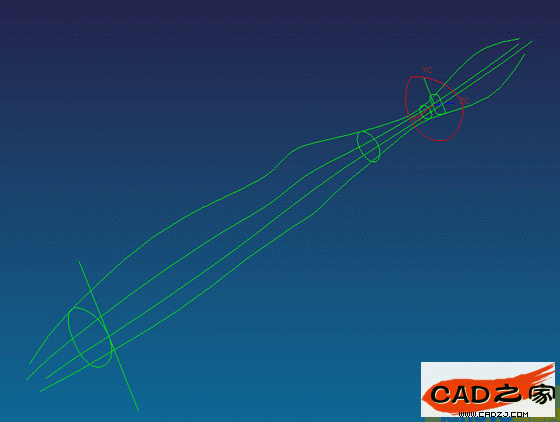

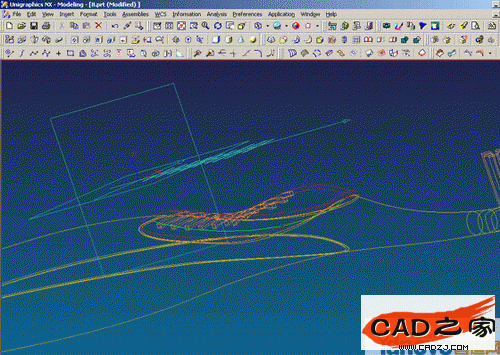

　　18.作出紅色截面線如圖18

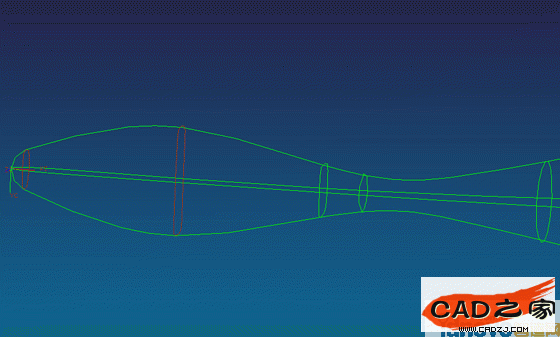

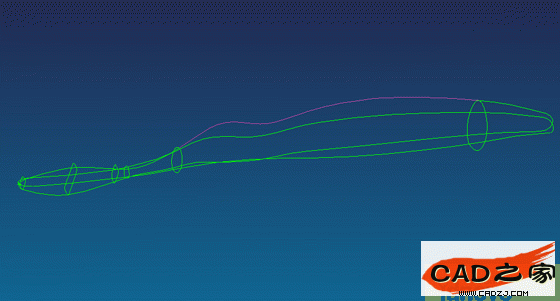

　　19.至此，大部分曲線已完成如圖19，剩下的就是曲面的建模和編輯了.

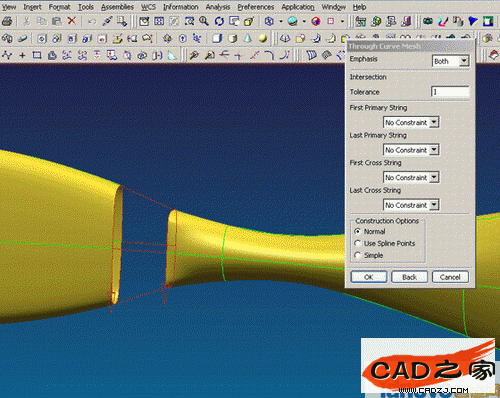

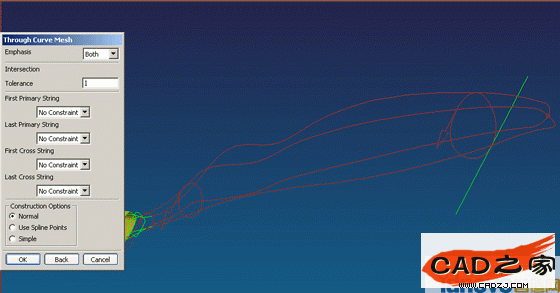

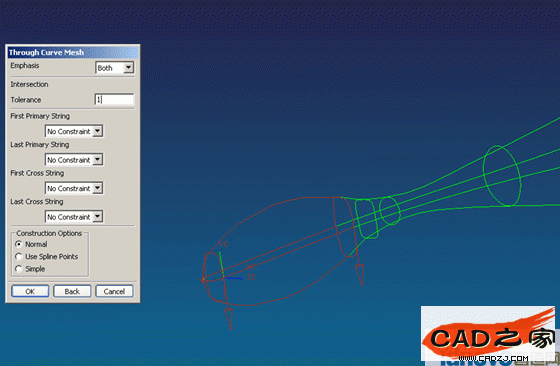

　　20.首先用過曲線網格命令，并選取如圖初始線和截面線，注意方向要一致

　　21.得到如圖曲面，并再次用過曲線網格命令選取如圖初始曲線和截面線(為什么用過曲線網格命令呢，因?yàn)檫@個命令可以很好的保證曲面的精確性，而且可以設定邊界連續條件，在曲面建模里這個命令用的是比較多的)

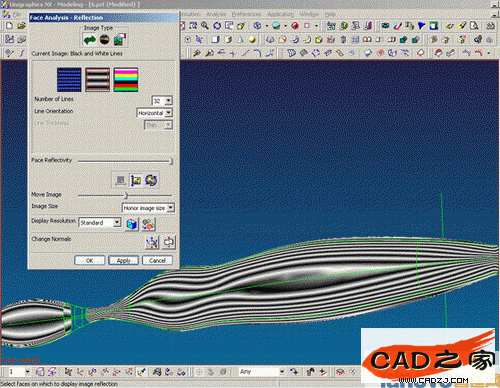

　　22.得到如圖兩個曲面，并用反射分析曲面質量

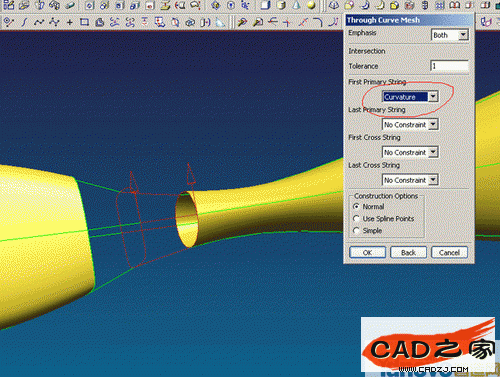

　　23.再一次用過曲線網格命令，選取初始線和截面線，并設定第一條初始線為曲率連續，如圖所示

　　24.得到如圖曲面，并用過曲線網格命令，選取初始線和截面線，可以發現這次沒有設定邊界約束，因?yàn)檫@里曲線做的不好，如果設定邊界約束將做不出要求的曲面。從這里我們可以發現做好曲線的重要性了，正好當個反面教材所以就沒去改了。那怎么辦，難道就沒有其他的補救的辦法了，不，還是有的，只不過做出的效果不太好，當然可以達到G2連續。

　　25.這個曲面就是沒能做到約束的曲面，明顯的不連續

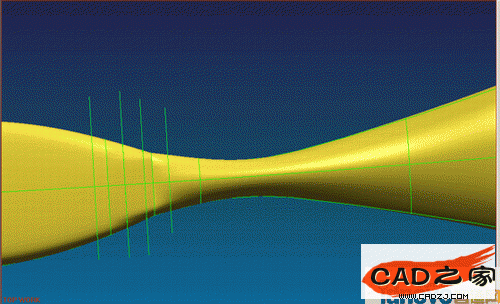

　　26.采用的方法是做出四條線，如圖所示

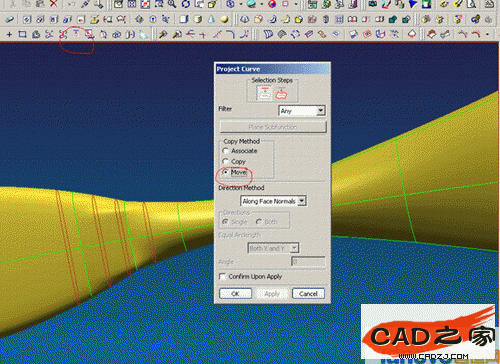

　　27.將做出的線投影到三個曲面，注意紅圈的地方

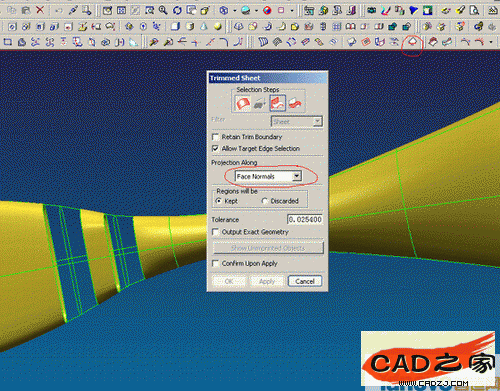

　　28.然后將曲面截掉，如圖所示

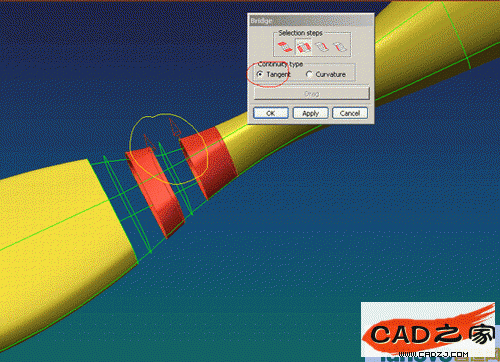

　　29.剩下的就是將兩個曲面橋接一下，注意紅圈的地方用G1連續，不是說用G2就不能做出來，

　　考慮到用G2將有比較大的變形，所以就用G1的了

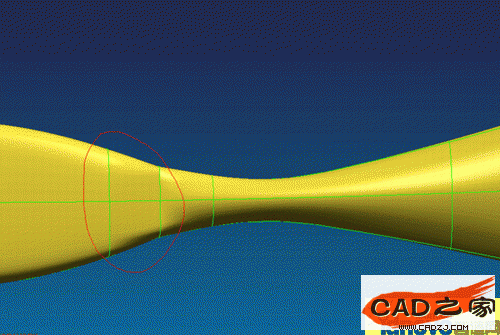

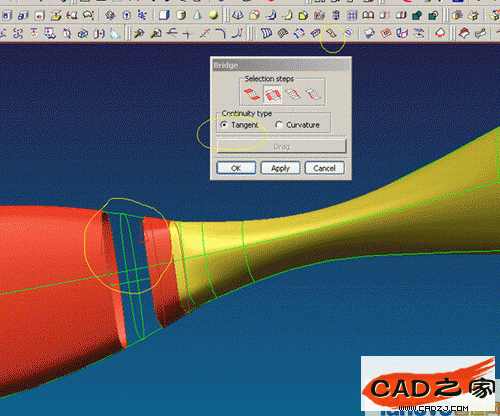

　　30.同理，做出另一邊的橋接曲面

　　31.可以看到紅圈處效果并不好，這也是用橋接的一個不好的地方(有時候變形比較大)，但橋接

　　確實可以做到使曲面連續

　　32.這樣曲面部分已差不多了，然后是把所有的曲面都縫合好成一個實體，如圖建立草圖

　　(因?yàn)橛袑ｉT(mén)的模塊講草圖，我就不在這里越俎代庖了)

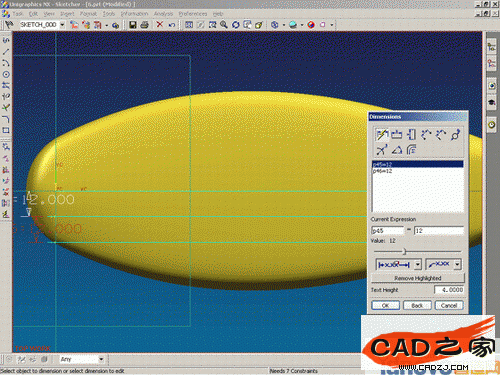

　　33.做出如圖草圖

　　34.拉伸草圖得到如圖實體

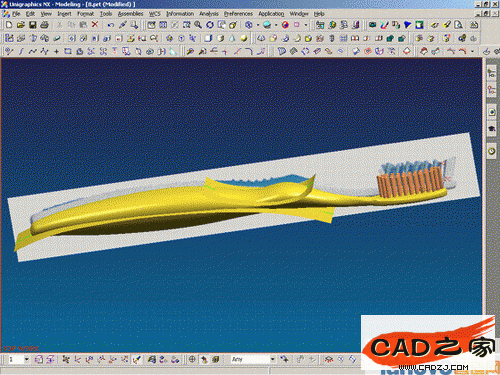

　　35.做出一曲面如圖

　　36.切掉上面部分得到如圖結果

　　37.根據光柵圖象，大體做出如圖兩個曲面

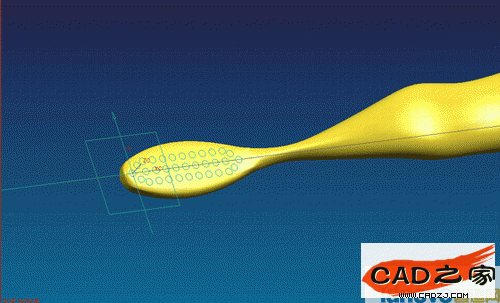

　　38.分割實體成三部分，并對上下兩個實體邊界做0.5mm的倒圓角，對中間實體做2mm的倒圓角，得

　　到如圖結果，然后建立另一草圖，作出如圖9個矩形

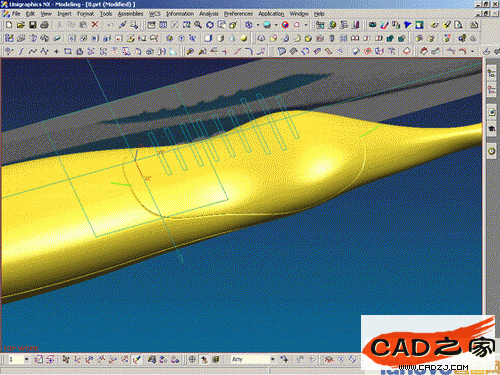

　　39.將矩形往-Z方向拉伸一定的距離，析出上面實體的上表面，將此片體往Z方向5mm考備一份作為

　　修剪面，然后以剛得到的兩個片體修剪拉伸的8個長方體得到如圖結果

　　40.shade后

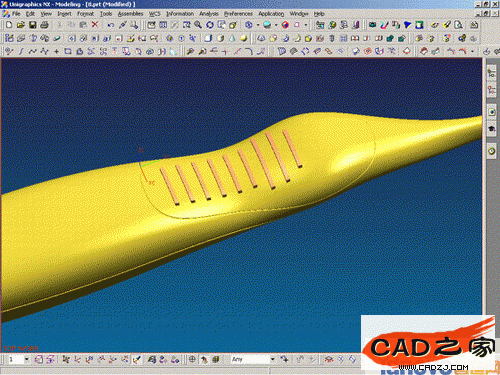

　　41.將修剪后實體以最上方的倒圓角得到如圖所示結果

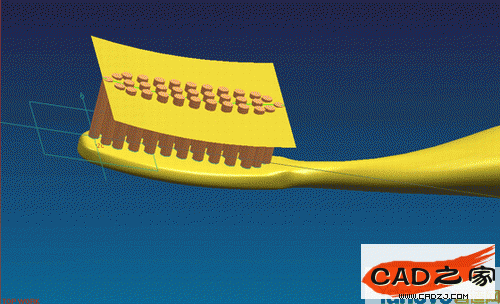

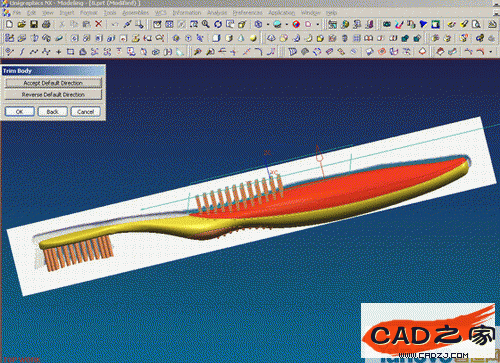

　　42.同理，作出背面的的矩形，并拉伸，析出表面，并向-Z方向5mm拷貝一張，然后以這兩張面為

　　工具面修剪掉實體

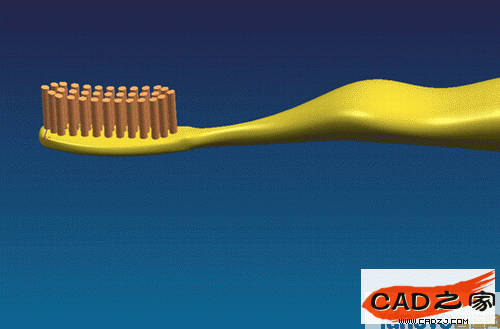

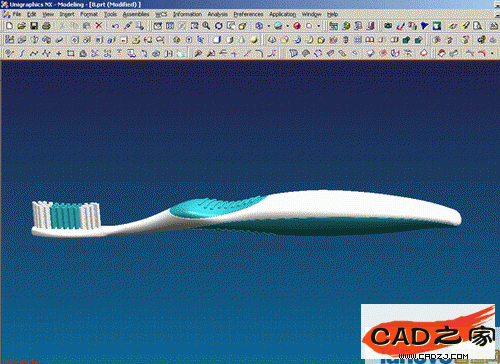

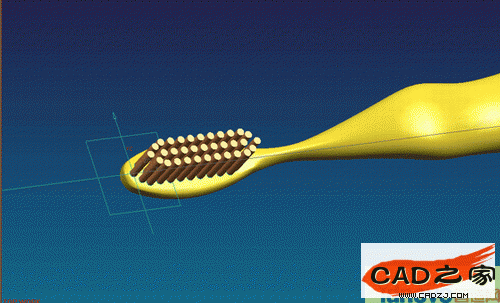

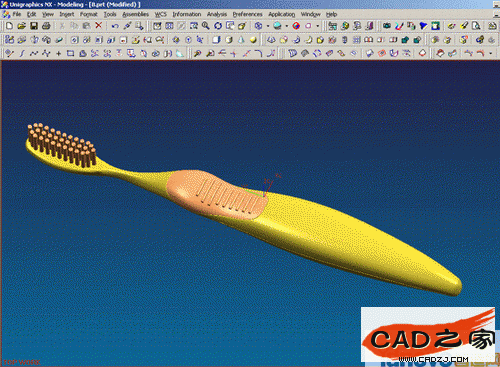

　　43.同樣給剛修剪的實體倒同樣的圓角，再改變一下實f體的顏色得到最后的圖(沒渲染)
