Inventor創建工作平面的最常用方法（1）

時間:2010-11-14 20:28:39 來源:未知

1、三點創建工作平面

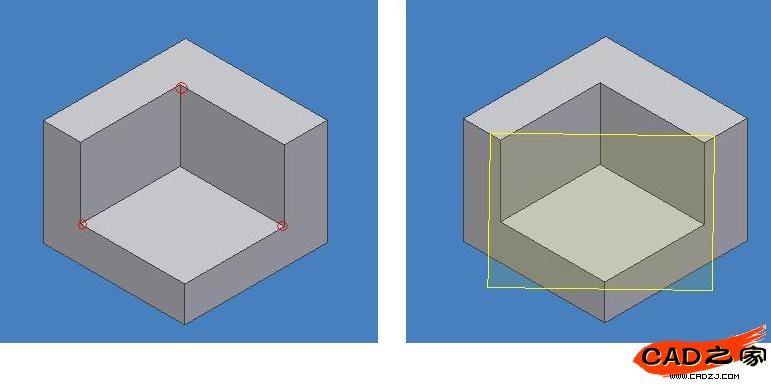

選擇任意三個不共線的點來建立工作平面，其中這些點可以是幾何圖元端點、交點、中點或者是建立的工作點定位特征。圖1所示為選擇立方體內三端點，來建立唯一的工作平面。

圖1 三點創建工作平面

可以得到如下結果，創建的工作平面的X軸的正方向是從第一點指向第二點，Y軸的正方向是經過第三點與X軸正方向垂直。

2、過邊并與圓柱面相切創建工作平面

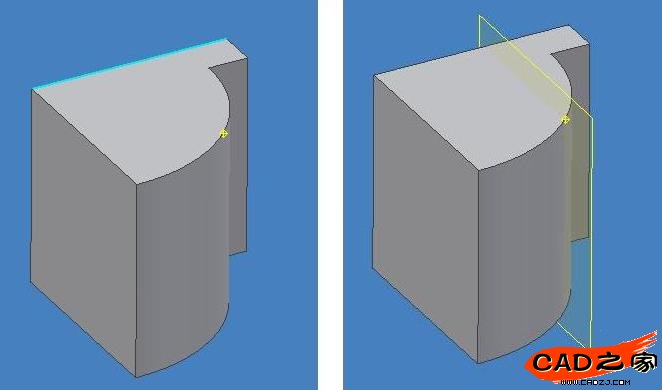

選擇一條邊和不以該邊為母線的圓柱表面來建立工作平面，其中這些邊可以是幾何體的棱邊或者是基準的坐標軸。圖2所示為選擇正方體的一條棱邊和一個圓柱表面，來建立唯一的工作平面。

圖2 過邊并與圓柱面相切創建工作平面

可以得到如下結果，創建的工作平面的X軸由與圓柱相切的直線定義，而Y軸正方向則被定義為從X軸到該邊的方向

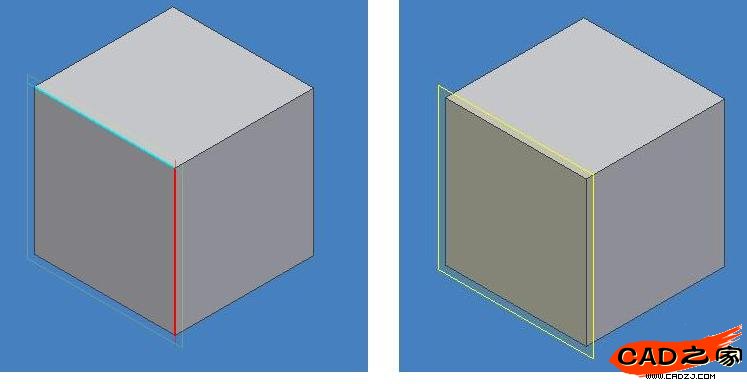

選擇一條邊（或者軸）和一個點（或者工作點）來建立工作平面，其中邊（或者軸）和點（或者工作點）的選擇可以不分先后順序。圖3所示為選擇立方體的條棱邊和一個工作點，來建立唯一的工作平面。

圖3 過點并與軸垂直創建工作平面

可以得到如下結果，創建的工作平面的X軸正方向就是從平面與軸的交點到所選點的方向，依照選擇順序指定Y軸的正方向

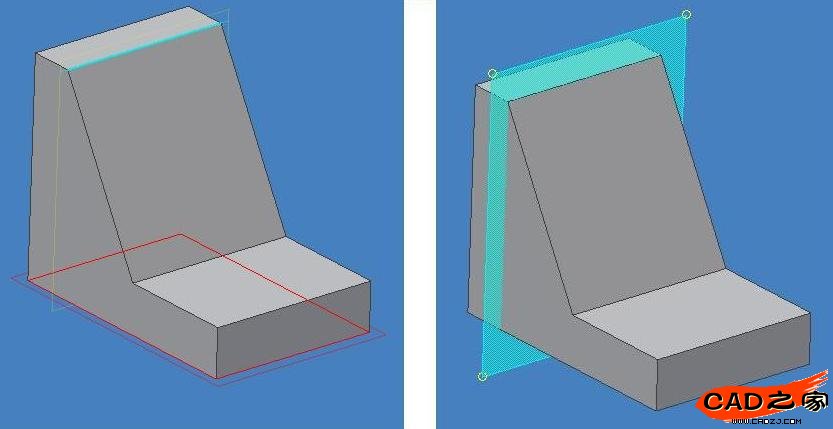

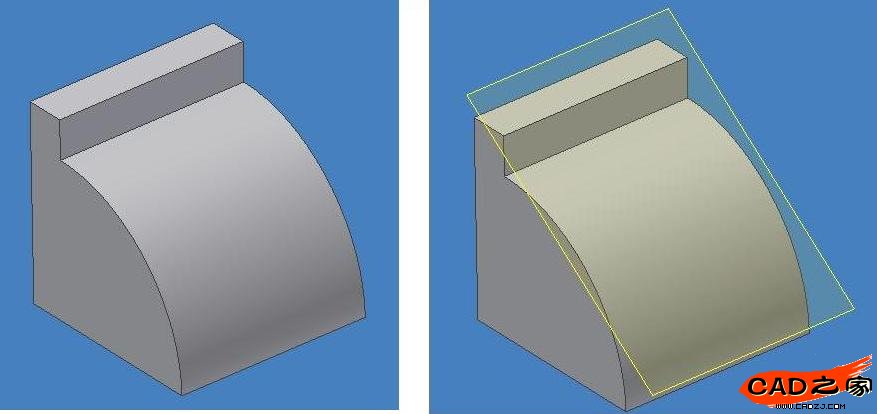

選擇一條邊和一個平面來建立工作平面，其中這些邊可以是幾何體的棱邊或者是基準的坐標軸，平面不可以是曲面。圖4所示為選擇立方體的一條棱邊和一個平面，來建立唯一的工作平面。

圖4 過邊并與某平面垂直創建工作平面

可以得到如下結果，創建的工作平面的X軸的正方向由邊/軸定義，Y軸正方向指向面的法向。

選擇兩條共面的邊來建立工作平面，其中這兩條邊可是是幾何體的相交棱邊或者是基準的兩個坐標軸。圖5所示為選擇立方體中兩條相交的棱邊，來建立一個唯一的工作平面。

圖5 過兩條共面的邊創建工作平面

可以得到如下結果，創建的工作平面的X軸的正方向指向第一條所選的邊，工作平面的方向和邊的選擇順序有關。
