Step7.鍵盤建模5

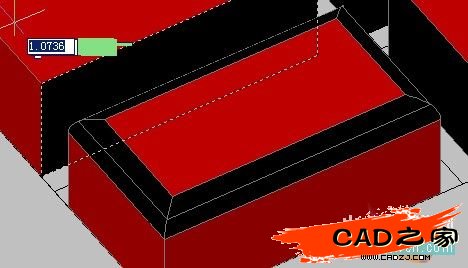

首先用分割命令（修改-實體編輯-分割）將整個鍵盤分成單個的按鍵以便于編輯，用圓角Fillet命令對鍵盤進行細部處理，倒圓角半徑根據觀察靈活設定，圓角處理后如果還不夠圓潤可以在原來的基礎上再用一次圓角命令，直到足夠符合需求為止

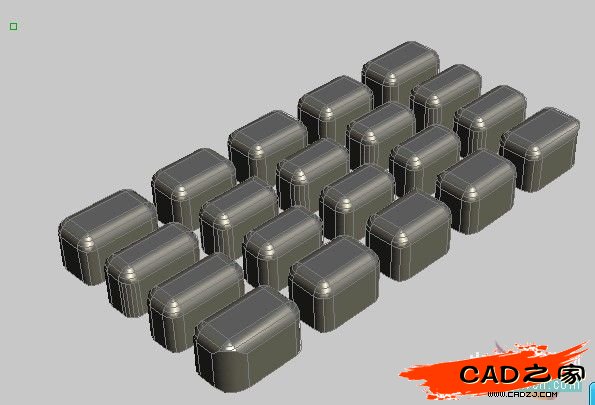

編輯完成如圖

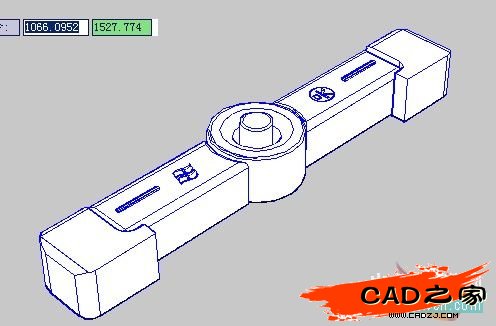

Step8.上鍵盤區建模，思路與主鍵盤區一樣，仿照上一步做就行

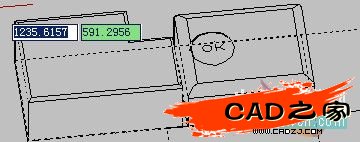

這部分的區別在于鍵帽上有凹刻的標志，所以在做好鍵帽后，先在表面上畫出標志的框架，然后往下拉伸成實體
再用差集命令減去這些實體，凹刻的標志就做成了

鍵盤區結果如圖

Step9.屏幕建模

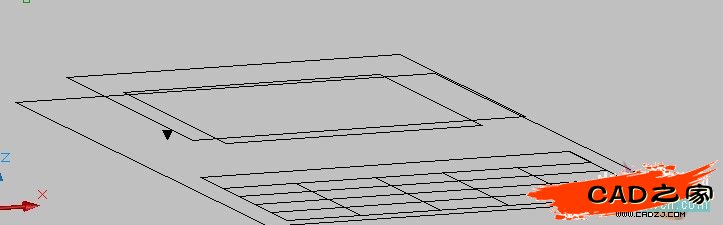

用移動命令move向上移動屏幕邊框，外框要高于內框，便于下一步放樣

Step10.用放樣loft命令對屏幕框進行放樣，做成屏幕框體，具體步驟是先選定外框，再選定內框，類型是“僅橫截面”

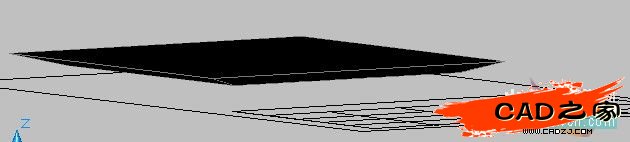

做成如下的類似于梯形體的樣子

Step11.屏幕抽殼

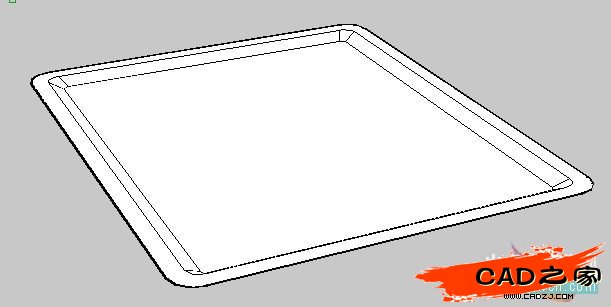

用抽殼（修改-實體編輯-抽殼）命令將上一步建立的梯形體做成像凹陷的餐盤的樣子。

步驟：抽殼命令-選定實體-刪除上面（點擊即可刪除）-輸入抽殼距離（約為頂面到底面距離的一半，根據實際情況可以更改）

Step12:屏幕建模

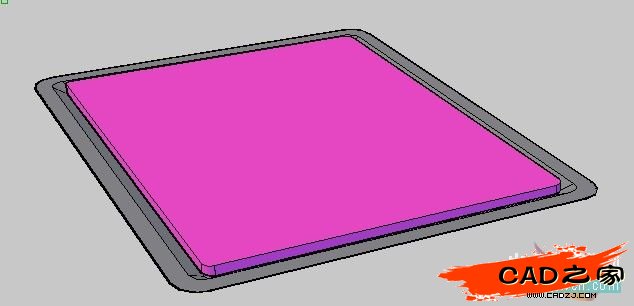

在屏幕框凹下去的部分畫一個矩形，拉伸1-2mm成為實體，倒圓角，結果如下圖（紅色部分）
